ATTENTION
Ne pas actionner le levier de frein arrière
après avoir enlevé la roue, car les
pistons pourraient sortir de leurs
logements en causant une fuite du
liquide des freins. Si cela arr ive,
s'adresser à un Concessionnaire Officiel
aprilia qui effectuera l'intervention
d'entretien.
ATTENTION

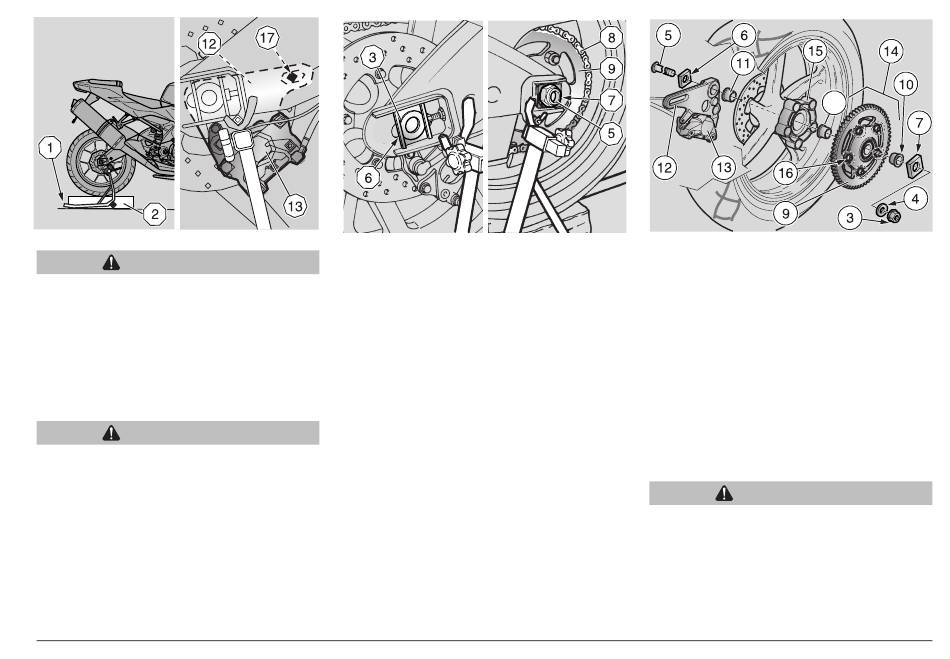

L'entretoise gauche (10) et l'entretoise
droite (11) restent positionnées dans les
logements de roue correspondants ; si
elles sortent, il faut les repositionner
correctement (voir REMONTAGE).
IMPORTANT
Sur le côté droit du
bras oscillant la plaque (12) de support de
l»étrier de frein (13) reste installée.
Agir avec précaution. Si le groupe de la
transmission finale (14) est installé sur le
support de l»amortisseur de couple (15), ne
pas renverser ni tourner en position
horizontale du côté de la couronne (A) la
roue arrière, le groupe de la transmission
finale pourrait s»extraire en tombant avec la
possibilité d»endommager la couronne
crantée (9).
IMPORTANT
La dépose du groupe
d e l a t r a n s m i s s i o n f i n a l e n » e s t p a s
nécessaire si la roue est placée en position
de marche (verticale) ou en position
horizontale avec la couronne crantée
dirigée vers le haut et bien fixée, dans les
deux cas, pour éviter le renversement.
IMPORTANT
Ne pas dévisser en
aucun cas les cinq écrous (16). Le groupe de
la transmission finale s»extrait complètement
du support de l»amortisseur de couple.
◆
En agissant (B), à l»aide des deux mains,
sur le diamètre extérieur de la couronne
crantée (9) extraire, parallèlement à l»axe
de roue, le groupe de la transmission finale.
REMONTAGE
Si le groupe de la transmission finale
(14) est ôté:
IMPORTANT
Insérer le groupe de
la transmission finale, parallèlement à l»axe
de roue, en introduisant les amortisseurs
d e c o u p l e e n c a o u t c h o u c d a n s l e s
logements correspondants se trouvant sur
le support de l»amortisseur de couple (15).
◆
En agissant (C), à l»aide des deux mains,
sur le diamètre extérieur de la couronne
crantée (9) insérer le groupe de la
transmission finale dans le support de
l»amortisseur de couple (15).
ATTENTION
Lo rs d u remo nta ge du gr ou pe de
transmission finale veiller à ce que
l'entretoise (18) du groupe transmission
finale ne sorte pas.
IMPORTANT
Exécuter l»opération
suivante, uniquement si l»entretoise
gauche (10) et/ou l»entretoise droite (11)
sont sorties de leurs logements.
