Manuel d'instructions RH11 et RH12

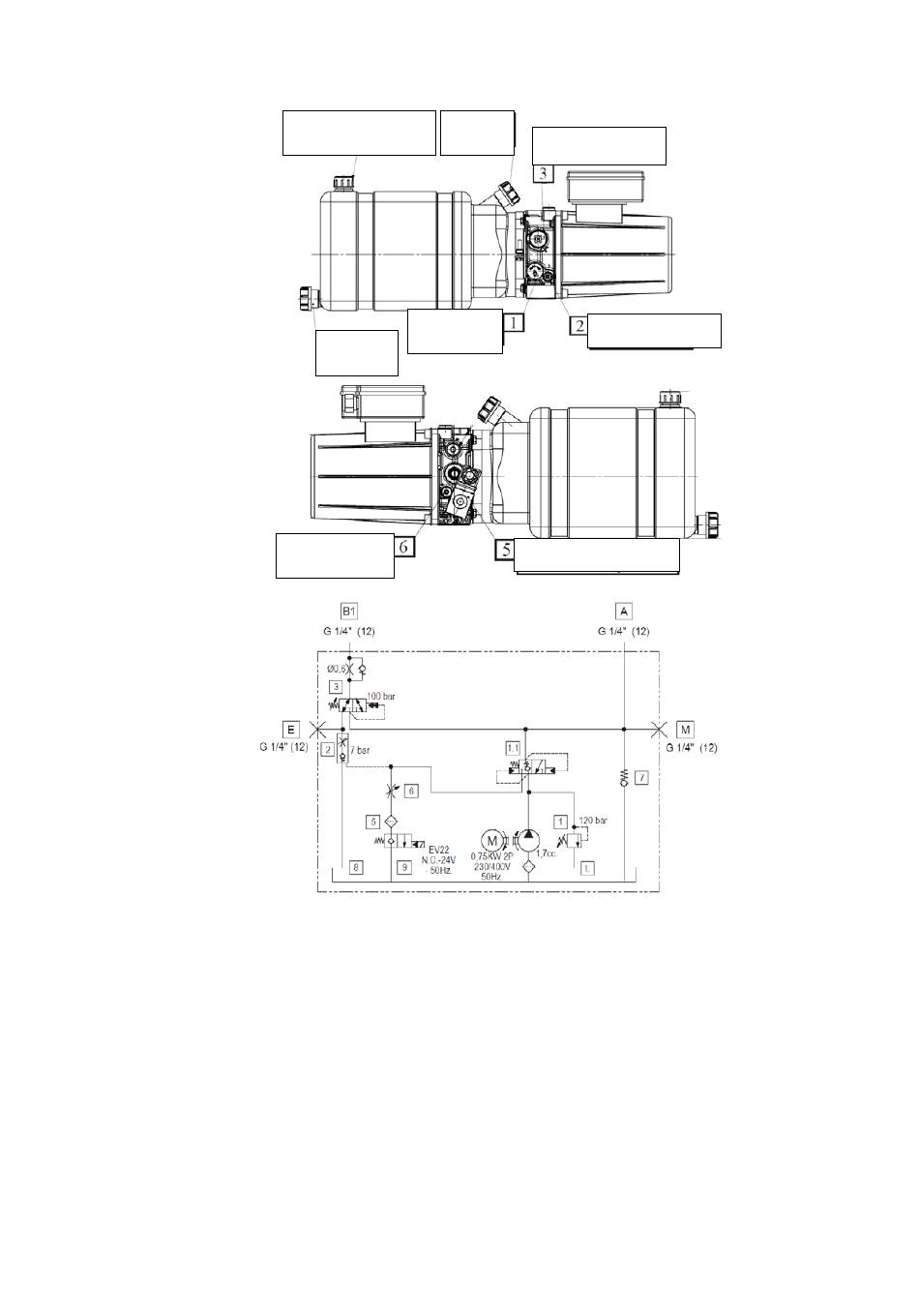

02.07.04 – Groupe hydraulique version 07
Régulation de
niveleur
02.08 – Boîtier électrique
(Voir branchements du cadre électrique, page 19)
 Transformateur pour circuit de manœuvre à 24 V courantg alternatif.
 Lumière verte de déclenchement.
 Arrêt d'urgence/interrupteur
 Thermique.
 Fusibles.
 Réglette de connexions
 Boîtier 190X*240Y*105Z (IP-55)
02.09 – Systèmes de sécurité
 Électrovanne d'urgence et/ou arrêt de l'alimentation électrique
 Arrêt d'urgence/interrupteur
 Clapet de sécurité sur vérin de levage
 Jupes latérales
 Surface antidérapante.
V03 – 2014
Boucher de remplissage Boucher
et ventilation drainage
Vanne
limiteuse
Boucher
drainage
www.inkema.com
Vanne de sèquence
Régulation de lèvre
Electro vanne de sécurite
