Manuel d'instructions RH11 et RH12
02.07 – Groupe hydraulique
 Moteur électrique de 1,0 CV. 0,75 kW 230/400 Volt 3F 50 Hz.
 Pompe hydraulique avec un débit de 5 litres/minute.
 Réservoir de 7 litres avec oculaire de niveau d'huile.
 Bloc renfermant tous les éléments (y compris l'électrovanne de 24 V).
 Vérin avec une tige de Ø50 mm pour le levage de la plate-forme, avec soupape de sécurité de type parachute.
 1 vérin avec une tige de Ø 30 mm pour le levage de la lèvre.
 Flexibles, raccords, etc.
La machine peut être fournie avec l'un des deux groupes hydrauliques, les deux sont équivalents et réalisent la
même fonction.

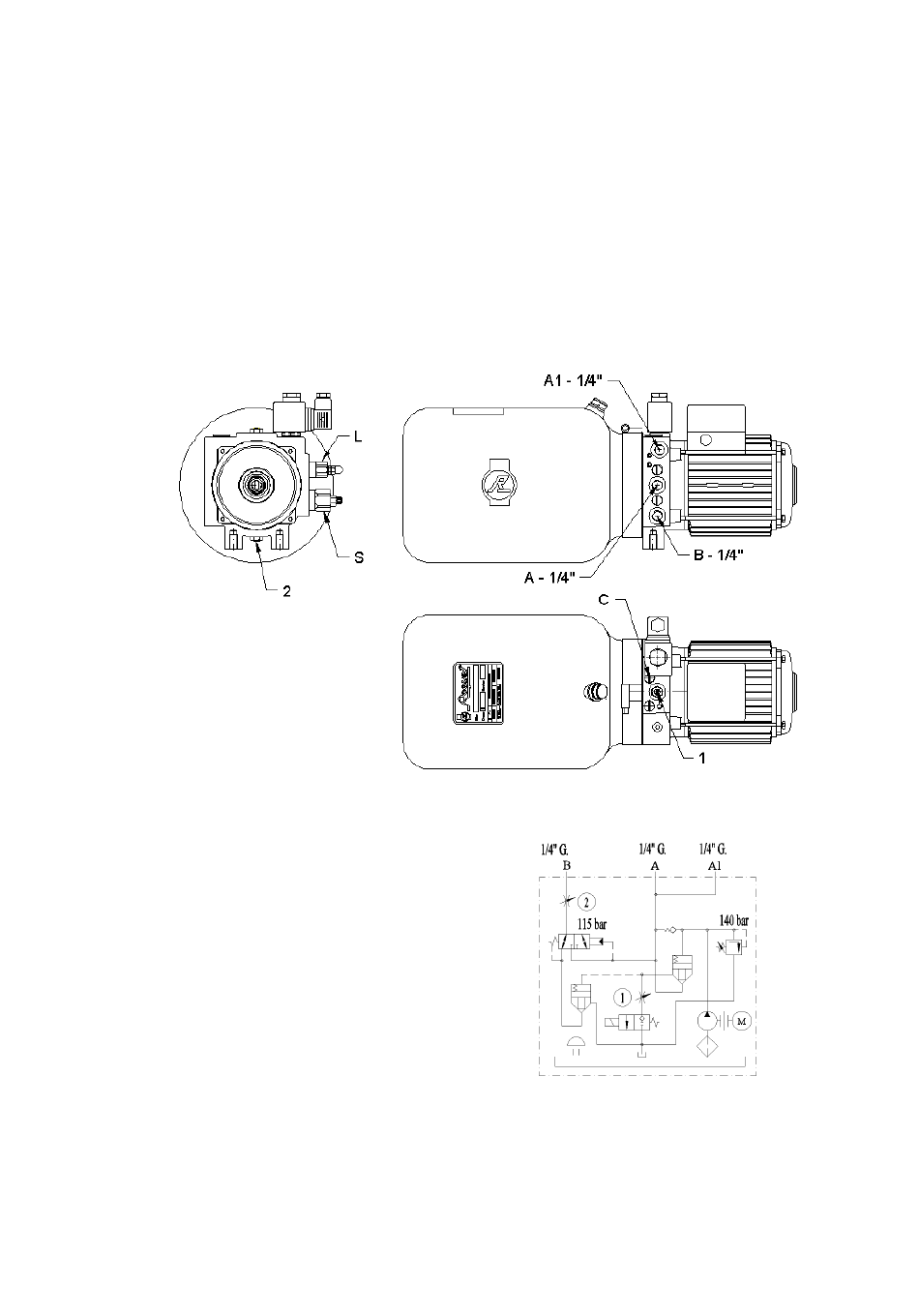

02.07.01 – Groupe hydraulique version 01
1
Contrôle de la rampe
2
Contrôle de la lèvre
A
Vérin de levage de la rampe
A1
Vérin de levage de la rampe
B
Vérin partie télescopique
C
Vis et ressorts
L
Soupape de limitation
S
Soupape de séquence
V03 – 2014
www.inkema.com
Inkema
6
