Manuel d'instructions RH11 et RH12

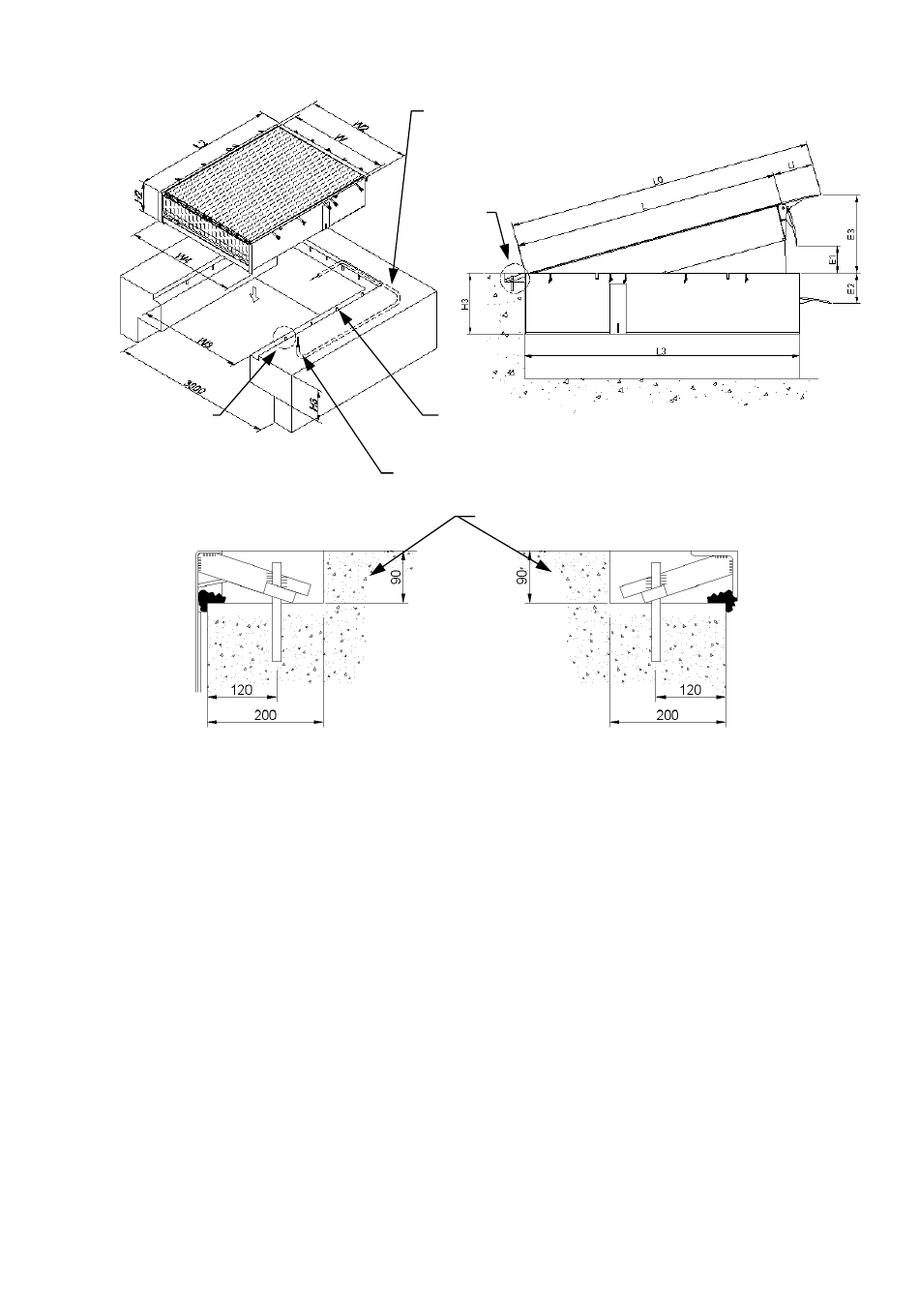

02.03 – Fosse machine autoportante RH12
Détail A
Détail A
Note : Jonctions des profils métalliques avec un cordon de soudure continu de 6 mm de largeur.
Radier de béton H250 minimum et épaisseur plus grande ou égale à 200 mm
02.04 – Plateforme
 Tôle supérieure l'armée (Épaisseur 6/8 mm), qualité ST-37.
 10 profilés laminés à froid
 2 profilés latéraux laminés à froid (jupes de sécurité anti-cisaillement).
 Ensemble de charnières avant (articulation de la lèvre).
 Ensemble de charnières arrière (articulation de la plate-forme).
 Barre de sécurité pour réaliser des travaux de maintenance.
02.05 – Lèvre
 Tôle l'armée (Épaisseur 13/15 mm), qualité ST-37.
 Plié de l'extrémité de 5° sur 150 mm (pour une parfaite adaptation au camion).
 Fraisage des extrémités (pour atténuer le passage des charriots).
02.06 – Structure
 Ensemble arrière (tête) composé de profilés laminés.
 Ensemble avant avec profilés pour l'appui de la lèvre.
 Profilés latéraux, union de l'ensemble frontal avec l'ensemble arrière.
 Les mouvements de la plate-forme et de la lèvre se font avec l'aide du groupe électrohydraulique.
V03 – 2014
Encastrer un tube de Ø50 mm pour les fils électriques
jusqu'au pied du boîtier électrique.
Prévoir un câble guide à l'intérieur du tube.
Détail B
Attentes en acier ondulé Ø20 encastrées dans le béton et
réparties de chaque côté.
Placer le tube pour fils électriques à 500 mm de
l'enfoncement de la porte
Gros oeuvre (Voir
