Manuel d'instructions RH11 et RH12 Inkema
05.03 – Emplacement du boîtier électrique
L'emplacement du boîtier électrique dans le mur doit être du côté correspondant à celui du conducteur du camion,
pour permettre que l'opérateur de la rampe puisse voir et parler directement avec le conducteur si nécessaire. (Voir
branchements du boîtier électrique, page 19).
Fixer l'armature du boîtier électrique au mur, à hauteur voulue et parfaitement aligné avec la sortie des fils de la
rampe à approximativement 1 300 mm du sol.
Mettre en place le tube pour le passage des fils électriques à la distance qu'il y a entre le boîtier électrique et le sol.
Fixer le tube au mur (avec 3 colliers au minimum), il doit être perpendiculaire au sol du quai de chargement et
aligné avec la sortie des fils de la rampe.
Le tube en plastique est fixé sur un des côtés du châssis de la rampe.

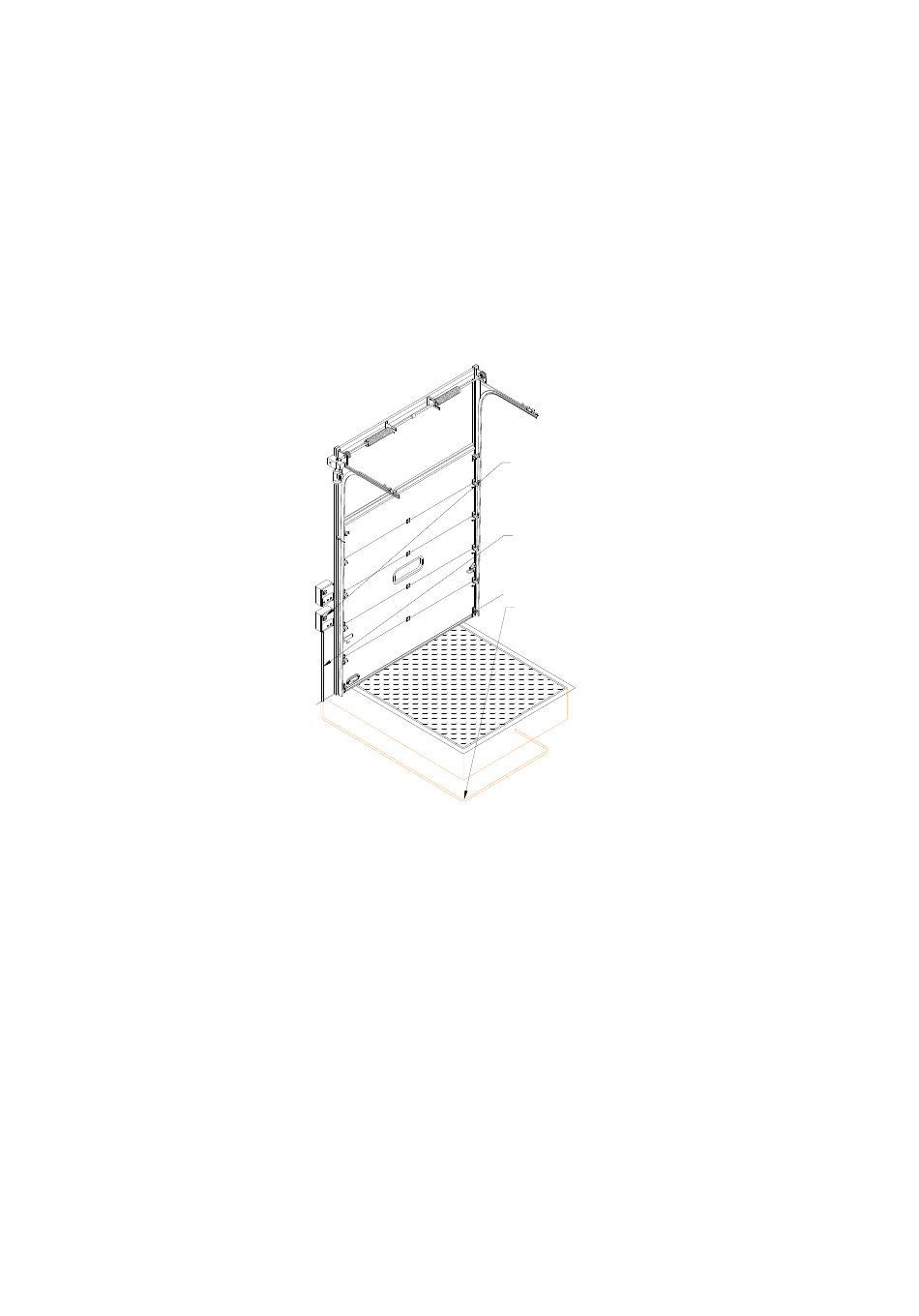

Cuadro eléctrico rampa
Dock leveller control box
Conduccion eléctrica vista
Electric pipe on the wall
Conduccion eléctrica bajo tierra
Electric pipe under ground
Cuadro eléctrico rampa : boîtier électrique rampe
Conduccion eléctrica vista : conduite électrique visible
Conduccion eléctrica bajo tierra : conduite électrique sous terre
Une fois bien fixé, passer les fils et les brancher selon le schéma électrique qui se trouve à l'intérieur du boîtier
électrique. (Voir branchements du boîtier électrique, page 19).
05.04 – Installation terminée
Enlever les feuillards avant relier la lèvre au châssis.
TRÈS IMPORTANT : Défaire les jupes latérales, en enlevant le rivet qui les tient et vérifier leur mouvement et
leur fonctionnalité.
Enfin, vérifier le bon état de la peinture de la rampe, en contrôlant les défauts (y compris les fers plats de la mise à
niveau).
L'installation peut être considérée comme terminée lorsque l'installateur autorisé par INKEMA remplit la fiche de
contrôle de montage correspondante.
