Manuel d'instructions RH11 et RH12
02 – Fiche technique
Niveleur de mise à niveau conçu en conformité avec les normes européennes EN 1398.
Calculé pour une charge nominale maximale de : (Voir la plaque signalétique de la rampe).
02.01 – Conditions et limites d'utilisation
Capacité nominale de charge 6 t
Tension électrique du moteur 230/400 volt 3 F 50 Hz
Puissance du moteur électrique 0,75 KW.
Tension électrique de sortie aux électrovannes de secours 24 V CA.
Pression max. de travail du circuit hydraulique 140 kg/cm² (Bar)
Amplitude de température de travail (-10 °C + 40 °C)
Niveau de bruit produit < 70 db
Vitesse max. de circulation 10 km/h
Pente max. de travail 12,5 % (7°)
Ne pas travailler avec la machine lorsque l'arrêt de secours est activé ou l'alimentation électrique est arrêtée.

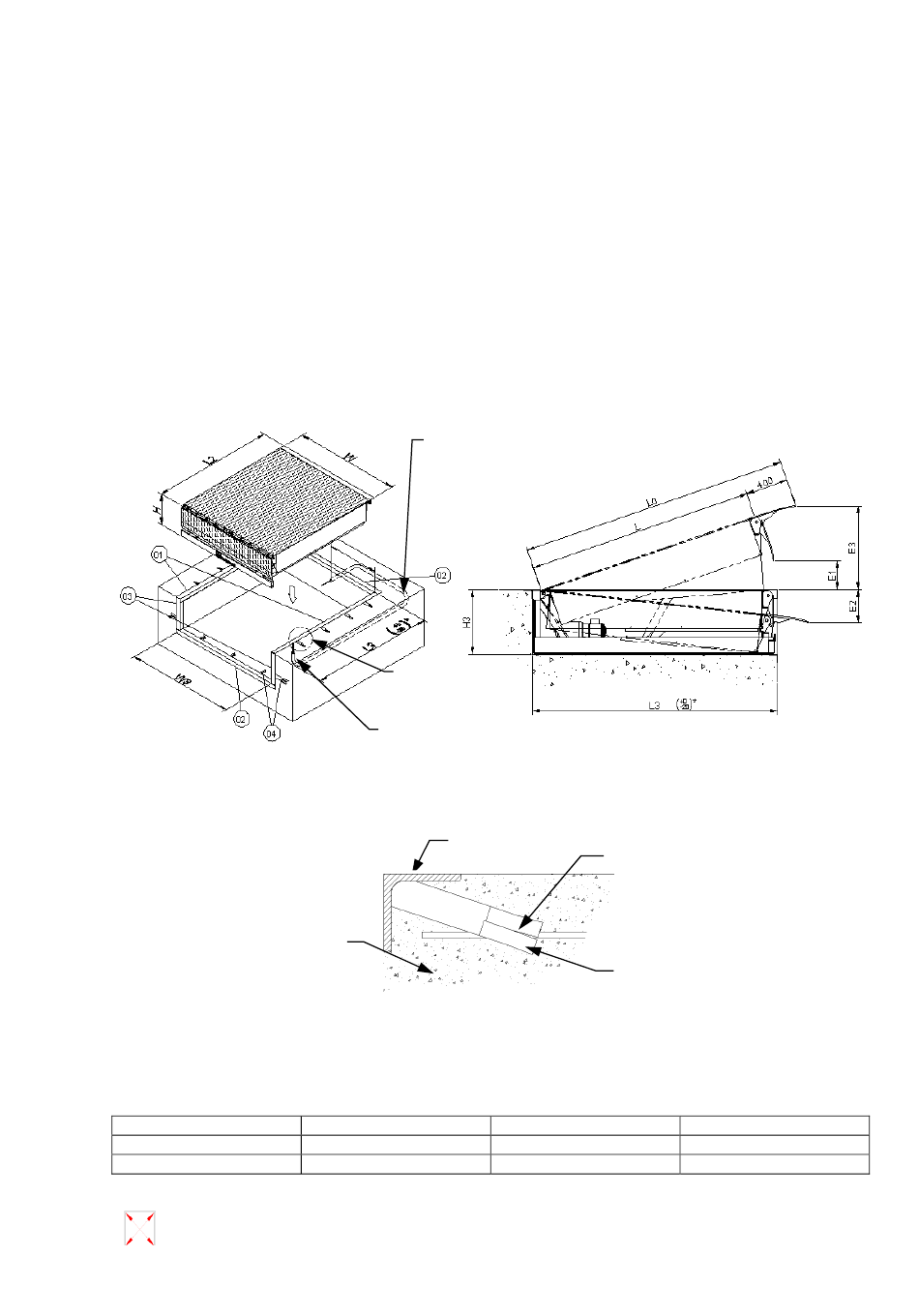

02.02 – Fosse machine encastrée RH11
(*) Tolérance de la fosse
Gros oeuvre (Voir note)
Note : Jonctions des profils métalliques avec un cordon de soudure continu de 6 mm de largeur.
Radier de béton H250 minimum et épaisseur plus grande ou égale à 200 mm.
01
2 unités
LPN-80.8 x (L3 – 10)
(**) Pièces avec mécanisme. (Demander les plans au Département Technique).
Il est indispensable que les diagonales de la fosse soient égales à ± 5 mm
V03 – 2014
Encastrer un tube de Ø50 mm pour les fils électriques
jusqu'au pied du boîtier électrique.
Prévoir un câble guide à l'intérieur du tube.
Détail A
Placer la conduite électrique à 500 mm de l'encadrement
de la porte
01- LPN-80.8
Détail A du pré-cadre
PRÉ-CADRE DE LA FOSSE
02
2 unités
LPN-80.8 x (W3 + 160)
www.inkema.com
Souder dans le treillis
04 - Griffe
03
(1+1) unités **
LPN-80.8 x H3
Inkema
04
15 unités **
#3x40x200
