ÉDITION 01/2013
MODE D'EMPLOI
Tous les tuyaux, tubes et composants raccordés à la conduite de décharge doivent être prévus pour
le mode dynamique avec la pression maximale de la pompe.
Les pièces raccordées au distributeur d'aspiration ne doivent pas être détruites suite à la sous-
pression produite par la pompe.

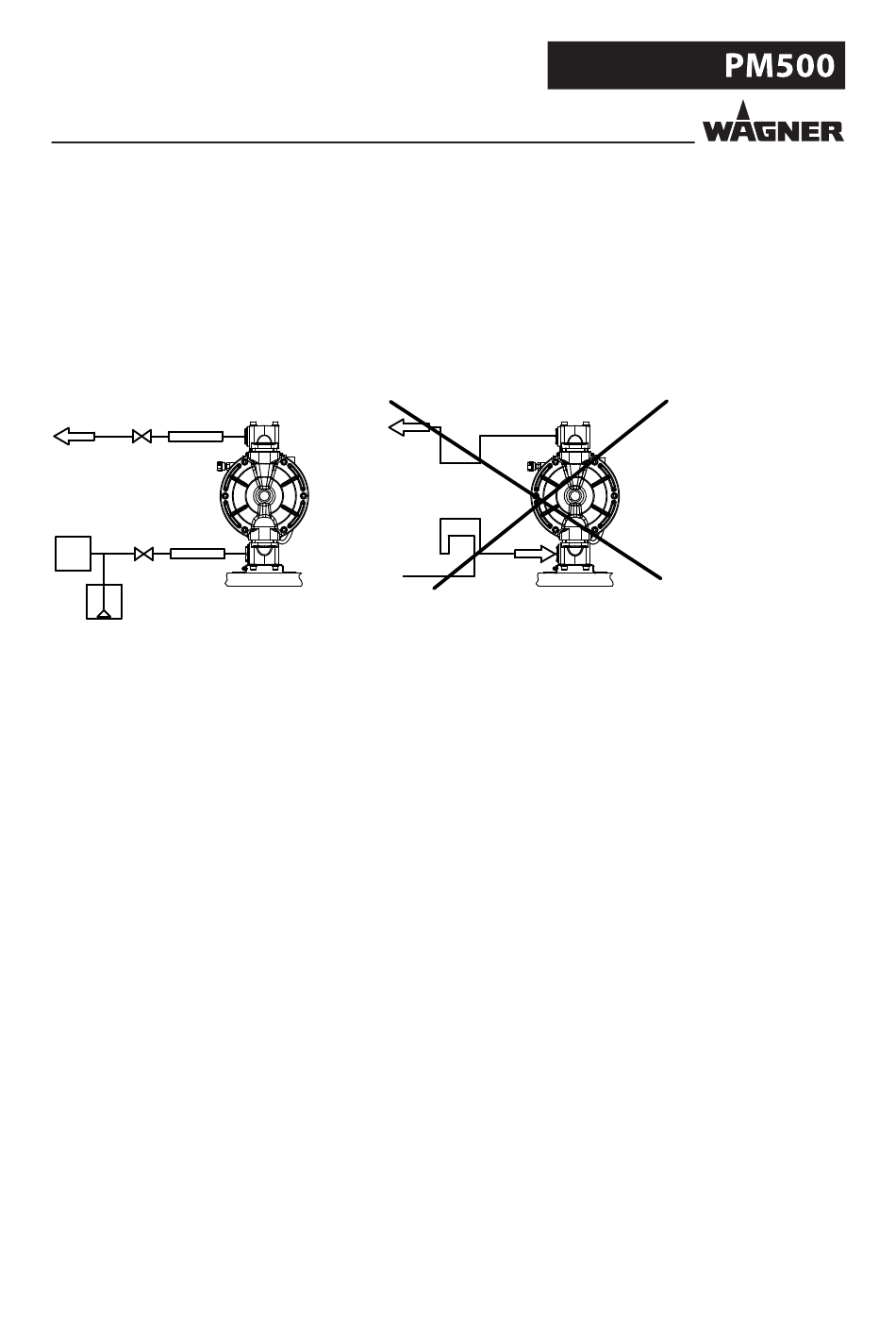

Les tuyaux et tubes de matériau et d'aspiration doivent posséder un diamètre proportionnel au taux
de débit et à la viscosité du liquide pompé. Éviter les tubes longs et coudés, tout particulièrement
lors de l'aspiration.
B_04206
Raccordement d'air comprimé :
L'arrivée en air comprimé doit être correctement dimensionnée.
Connecter le raccord de la pompe au réseau de pression du distributeur.
La connexion doit se faire sur l'armature de la pompe. Ne pas remplacer la connexion d'origine.
Pour le raccordement, utiliser une conduite avec un diamètre adapté.
Monter toujours une valve de garantie de l'isolement et un dispositif de traitement de l'air (unité de
fi ltre/de régulateur).
La pression ne doit pas dépasser la valeur maximale indiquée sur la plaquette signalétique.
Qualité de l'air comprimé :
le moteur pneumatique doit être alimentée en air industriel propre et sec. S'assurer que des systèmes
de fi ltrage et de séparation de la condensation effi caces sont installés sur la conduite d'air.
La pompe peut être exploitée avec de l'air non-lubrifi é.
Air comprimé : 5.5.4 = 40 μm / +7 / 5 mg/m³
Soupape de commutation :
la soupape de commutation de la pompe est lubrifi ée en usine et n'a pas besoin de lubrifi cation.
Soupape de sécurité :
Les modèles PM500 sont équipés d'une soupape de sécurité interne s'ouvrant lorsque la pression
maximale autorisée pour l'alimentation en air comprimé est dépassée.
Soupape de retenue :
Si la pompe a été montée à un niveau supérieur à celui du liquide à pomper, prévoir une soupape de
retenue à l'extrémité inférieure du tube d'aspiration.
RÉFÉRENCE DOC 2335750
25
