Raccordement électrique
Exemple : CM44x comme "maître du nettoyage"

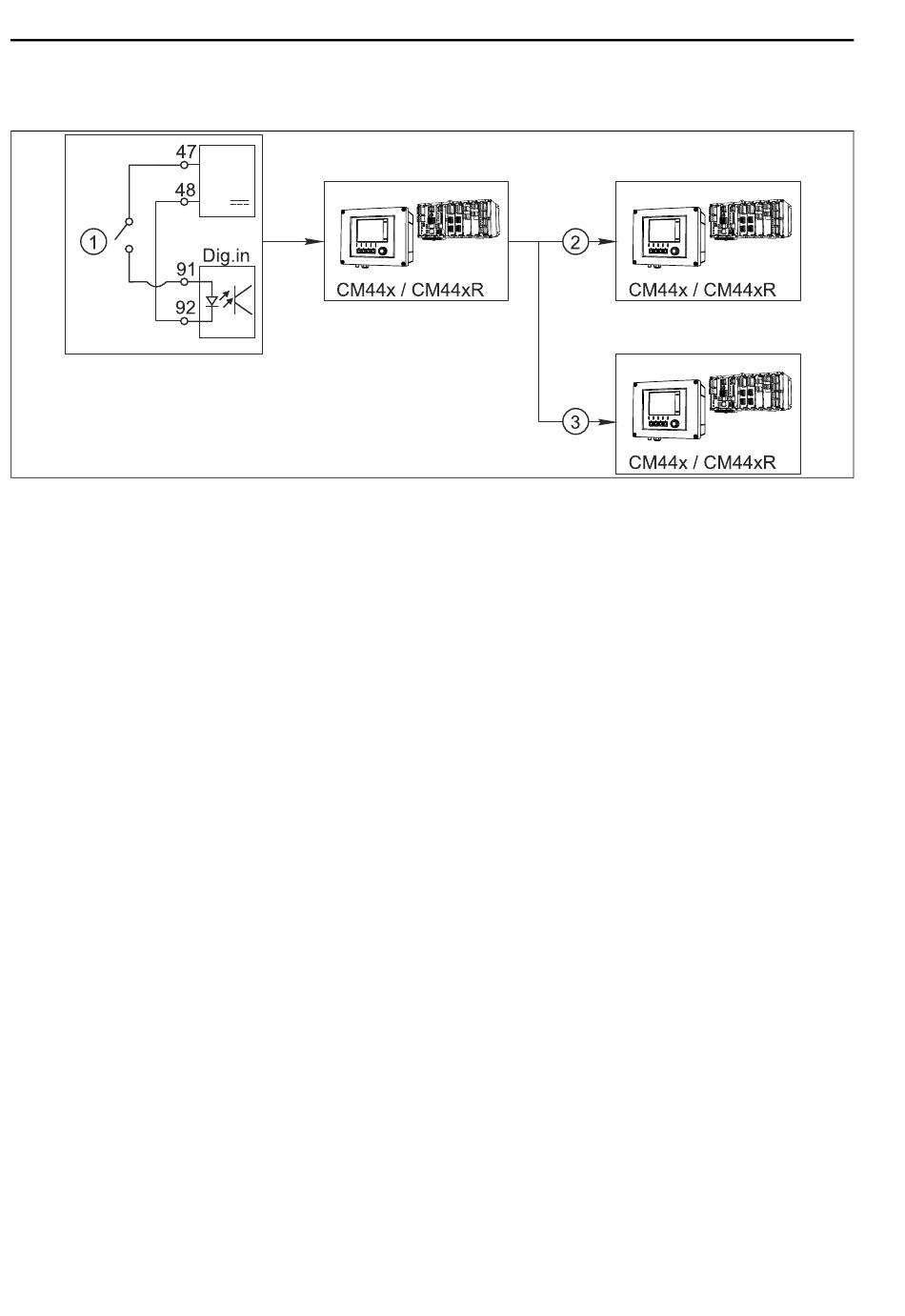

Fig. 30 : Exemple pour un contrôle central du nettoyage
1 Déclencheur externe du nettoyage via l' e ntrée binaire
2 Transmission du hold externe via la sortie binaire aux autres appareils de mesure n' a yant pas de système de nettoyage
raccordé
3 Transmission du déclencheur de nettoyage via la sortie binaire aux autres points de mesure avec un système de
nettoyage propre
CM44xR comme "maître du nettoyage"
1. Un déclencheur externe active un nettoyage au maître. Pour cela, une unité de nettoyage
est raccordée, par ex. via un relais ou une sortie binaire.
2. Le déclencheur de nettoyage est retransmis à un autre appareil via une sortie binaire. Cet
appareil n' a pas d' u nité de nettoyage raccordée, ses capteurs sont toutefois installés dans le
milieu concerné par le nettoyage du maître et sont mis sur hold par le déclencheur.
3. Via une autre sortie binaire, le déclencheur est transmis à un autre appareil, dont les
capteurs raccordés ont leur propre unité de nettoyage. Le signal peut être utilisé pour
déclencher un nettoyage propre simultanément avec le maître.
