Veilleuse Et Systèmes D'allumage; Brûleurs Et Système De Propagation De L'allumage - Reznor RPB Serie Installation, Fonctionnement Et Entretien

Veilleuse et systèmes d'allumage
En raison de la tension élevée dans le fil d'étincelles de la veilleuse et l'électrode de la veilleuse,
ne touchez pas lorsqu'ils sont sous tension.
• Veilleuse : La veilleuse horizontale, située côté commande du tiroir à brûleurs (voir
après dépose du panneau du compartiment de commande . Les veilleuses sont du type à déflecteur sans peluche .
La pression du gaz à la veilleuse doit être la même que la pression dans la conduite d'alimentation (reportez-vous
Pression d'alimentation de
à la section
1-1/4 pouces à l'aide de la vis de réglage de veilleuse dans le corps de la vanne de régulation .
• Veilleuses de sécurité à allumage par étincelle intermittente : Il existe deux types de veilleuse à étincelle
intermittente—l'une d'elles interrompt l'écoulement de gaz à la veilleuse entre les cycles, tandis que l'autre non
seulement interrompt cet écoulement entre les cycles, mais possède aussi un dispositif de verrouillage stoppant
l'arrivée de gaz s'il n'y a pas d'allumage dans les 120 secondes . Ce dispositif de verrouillage impose une attente
d'une heure avant un nouvel essai ou un réarmement manuel par coupure du circuit du thermostat . Sur les appareils
à propane installés au Canada, on exige un système d'allumage par étincelle muni du dispositif de verrouillage .
Pour l'identification et le câblage du système de veilleuse, se reporter au schéma de câblage accompagnant la
fournaise . La veilleuse à étincelle sans verrouillage correspond à l'option AH2 ou avec verrouillage, à l'option AH3 .
• Commande d'allumage : À l'intérieur du système de veilleuse de sûreté intermittente, le contrôleur d'allumage
émet une étincelle à haute tension pour allumer le gaz de la veilleuse en plus de servir d'appareil de sûreté . Une
fois le gaz de la veilleuse allumé, le module de commande d'allumage capte électroniquement la flamme de la
veilleuse . Un signal électrique c .c . à basse tension est appliqué sur une sonde métallique distincte dans l'ensemble
de la veilleuse . La sonde métallique est isolée électriquement de la terre . La flamme de la veilleuse sert de
conducteur vers la terre, complétant le circuit c .c . et confirmant la présence d'une flamme sur la veilleuse . Pour
que le système de production électronique de l'étincelle fonctionne correctement, il faut que le signal de flamme
soit d'au moins 0 .2 microampère sur l'ampèremètre . Une fois la flamme confirmée, le contrôleur d'allumage active
la valve de gaz principale .
Brûleurs et système de propagation de l'allumage
• Brûleurs : Ces fournaises comprennent des brûleurs en acier formés un par un et munis d'orifices obtenus par
matriçage de précision afin d'assurer une stabilité de flamme, sans décollement ni retour de flamme, sur le gaz
naturel ou le propane . Les brûleurs sont légers et montés en usine pour former un ensemble que l'on retire comme
un tout pour inspection ou entretien .
REMARQUE : Les tiroirs à brûleurs à gaz naturel (sauf lorsqu'ils sont munis de l'option de modu-
lation électronique AG39 ou AG40) sont équipés de deux dispositifs de propagation d'allumage.
Les brûleurs à propane sont munis d'un dispositif de propagation de l'allumage et d'un allumeur
de gaz à tube à régulation de pression.
• Lors de l'entretien régulier, vérifiez si les ports des brûleurs principaux, les dispositifs de propagation de l'allumage
et les orifices sont dépourvus de saletés .
RPB-IOM-FR (10-22) 271143-D
⚠ AVERTISSEMENT ⚠
gaz) . Au besoin, régler la longueur de la flamme de veilleuse à environ
Bande de propagation d'allumage
Brûleur
principal

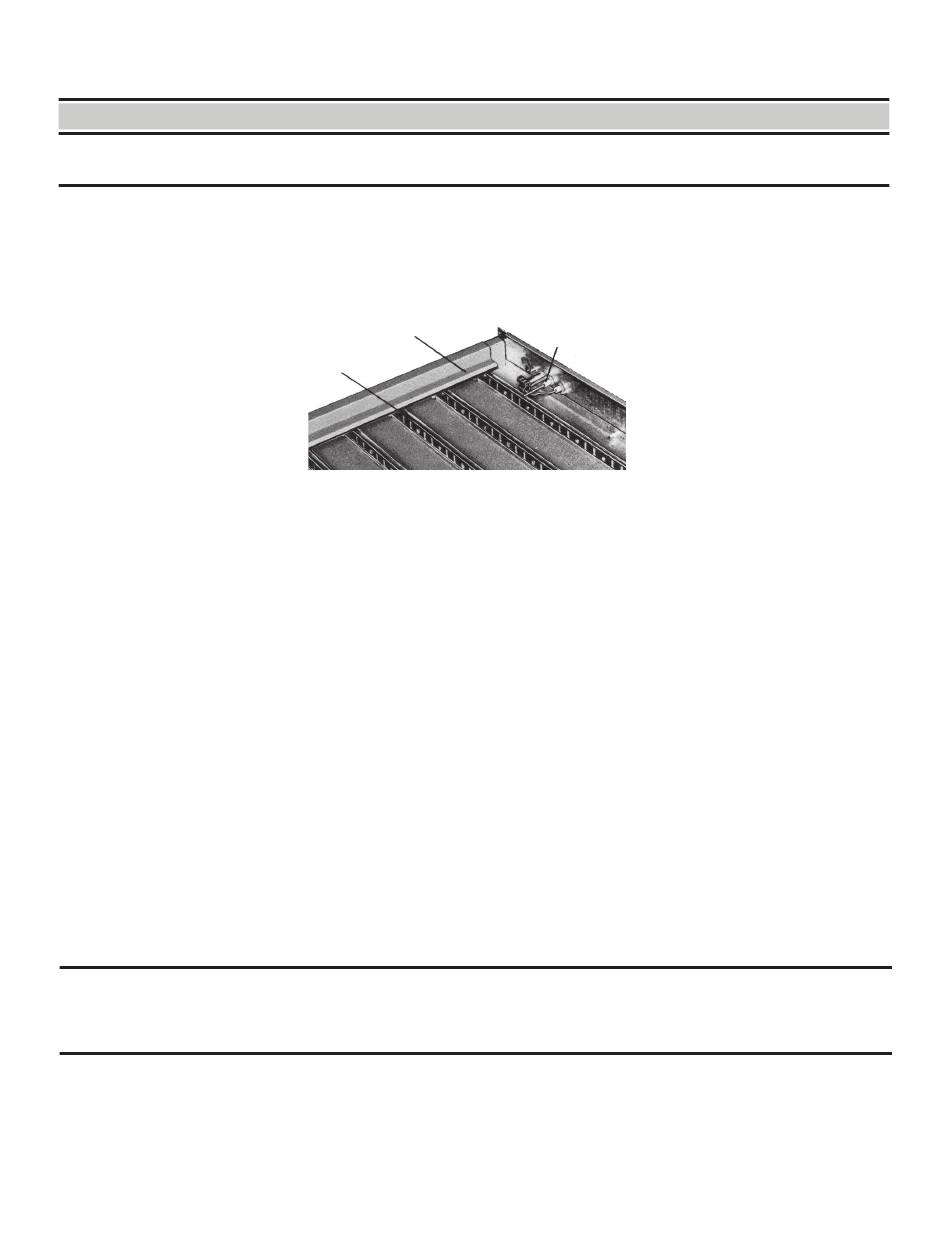

Figure 15. Tiroir à brûleur typique avec veilleuse à étincelle
Figure
Veilleuse à
étincelle
15), est accessible
29
