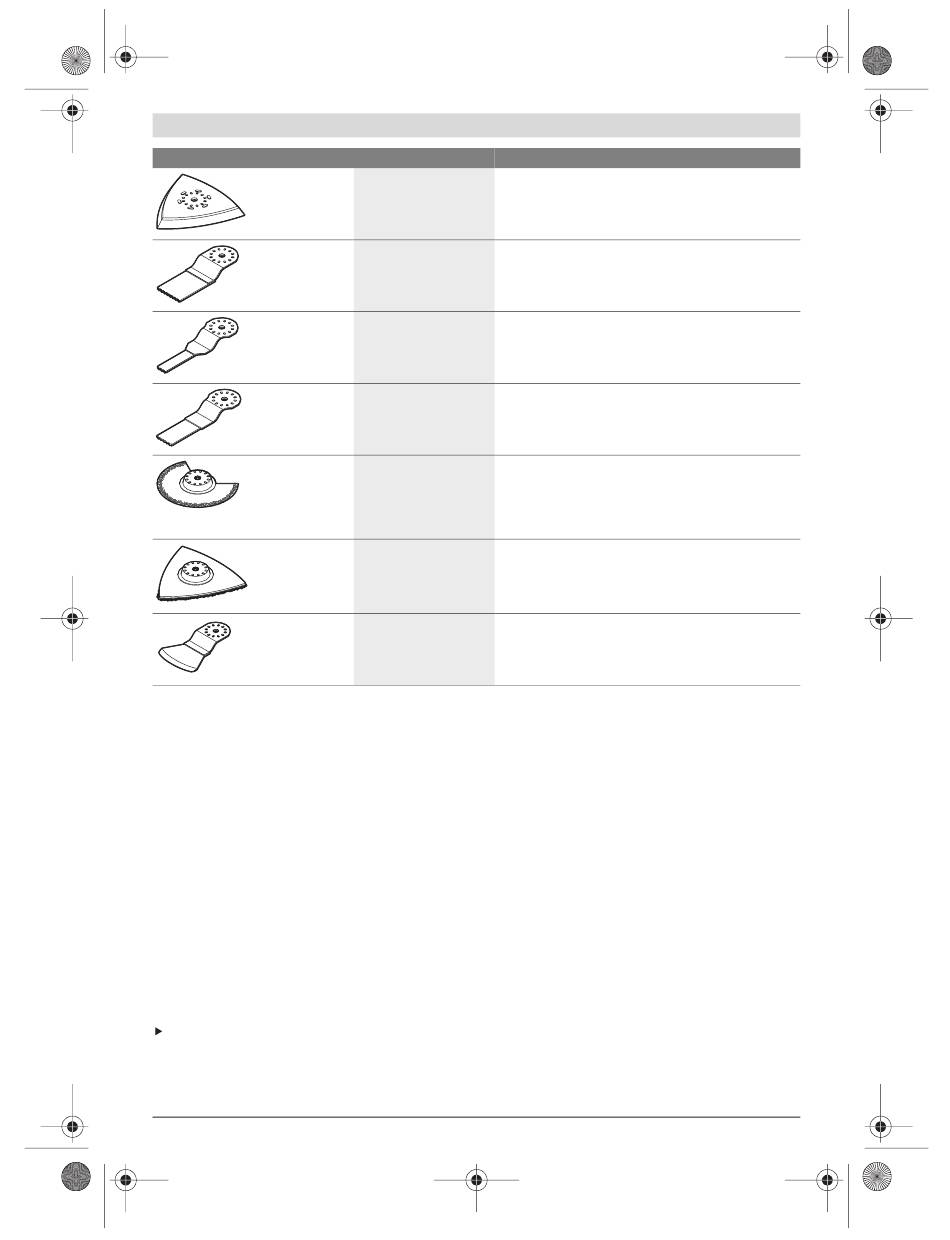

Einsatzwerkzeug
Schleifplatte für
Schleifblätter Serie
Delta 93 mm
HCS-Tauchsäge-
blatt Holz
HCS-Tauchsäge-
blätter Holz
Bi-Metall-Tauch-
sägeblätter Metall
HM-Riff-Segment-
sägeblatt
HM-Riff-Deltaplatte Mörtel, Betonreste, Holz,
Schaber, starr

Einsatzwerkzeug montieren/wechseln

Entnehmen Sie gegebenenfalls ein bereits montiertes Ein-
satzwerkzeug.
Zum Entnehmen des Einsatzwerkzeugs lösen Sie mit dem In-
nensechskantschlüssel 10 die Schraube 9 und nehmen das
Werkzeug ab.
Setzen Sie das Einsatzwerkzeug (z.B. Tauchsägeblatt 8) so
auf die Werkzeugaufnahme 7, dass die Aussparungen des
Werkzeugs auf den Nocken der Werkzeugaufnahme einras-
ten.
Für eine sichere und ermüdungsarme Arbeitshaltung können
Sie die Einsatzwerkzeuge in beliebigen Rasterpositionen auf
die Werkzeugaufnahme aufsetzen. Setzen Sie das Werkzeug
so auf, dass die Kröpfung nach unten zeigt (Werkzeugbe-
schriftung von oben lesbar, siehe Abbildung auf der Grafiksei-
te).
Befestigen Sie das Einsatzwerkzeug mit der Schraube 9. Zie-
hen Sie die Schraube 9 mit dem Innensechskantschlüssel 10
gut an.
Prüfen Sie das Einsatzwerkzeug auf festen Sitz. Falsch
oder nicht sicher befestigte Einsatzwerkzeuge können sich
während des Betriebs lösen und Sie gefährden.
Bosch Power Tools
Material Anwendung
abhängig vom Schleifblatt Flächenschleifen an Rändern, in Ecken oder schwer zu-
gänglichen Bereichen;
je nach Schleifblatt z.B. zum Schleifen von Holz, Farbe,
Lack, Stein
Holzwerkstoffe, weiche Trenn- und tiefe Tauchsägeschnitte; auch zum randnahen
Kunststoffe Sägen, in Ecken und schwer zugänglichen Bereichen;
Beispiel: schmaler Tauchschnitt in Massivholz für den Ein-
bau eines Lüftungsgitters
Holzwerkstoffe, weiche kleinere Trenn- und Tauchsägeschnitte;
Kunststoffe Beispiel: Ausschnitte in Möbeln für Kabelanschlüsse
Metall (z.B. ungehärtete kleinere Trenn- und Tauchsägeschnitte;
Nägel, Schrauben, Beispiel: schmale Profile kürzen, Trennen von Befesti-
kleinere Profile), Nicht- gungselementen wie Klammern
eisen-Metalle
Zementfugen, weiche Schneiden und Trennen im randnahen Bereich, in Ecken
Wandfliesen, glasfaser- oder schwer zugänglichen Bereichen;
verstärkte Kunststoffe und Beispiel: Fugen zwischen Wandfliesen für Ausbesserungs-
andere abrasive Materia- arbeiten entfernen, Aussparungen in Fliesen, Gipsplatten
lien oder Kunststoffe schneiden
Raspeln und Schleifen auf hartem Untergrund;
abrasive Materialien Beispiel: Mörtel oder Fliesenkleber entfernen (z.B. beim
Austausch beschädigter Fliesen)
Teppiche, Beläge Schaben auf hartem Untergrund;
Beispiel: Entfernen von Teppich- und Fliesenkleber
Schleifblatt auf die Schleifplatte aufsetzen/wechseln
Die Schleifplatte 11 ist mit einem Klettgewebe ausgestattet,
damit Sie Schleifblätter mit Kletthaftung schnell und einfach
befestigen können.
Klopfen Sie das Klettgewebe der Schleifplatte 11 vor dem
Aufsetzen des Schleifblattes 12 aus, um eine optimale Haf-
tung zu ermöglichen.
Setzen Sie das Schleifblatt 12 an einer Seite der Schleifplatte
11 bündig an, legen Sie das Schleifblatt anschließend auf die
Schleifplatte auf und drücken Sie es gut fest.
Achten Sie zur Gewährleistung einer optimalen Staub-
absaugung darauf, dass die Ausstanzungen im Schleifblatt
mit den Bohrungen an der Schleifplatte übereinstimmen.
Zum Abnehmen des Schleifblattes 12 fassen Sie es an einer
Spitze und ziehen Sie es von der Schleifplatte 11 ab.
Sie können alle Schleifblätter, Polier- und Reinigungsvliese
der Serie Delta 93 mm des Bosch-Zubehörprogramms benut-
zen.
Schleifzubehöre wie Vlies/Polierfilz werden in gleicher Weise
auf der Schleifplatte befestigt.
