Raccordement électrique
1
2
X

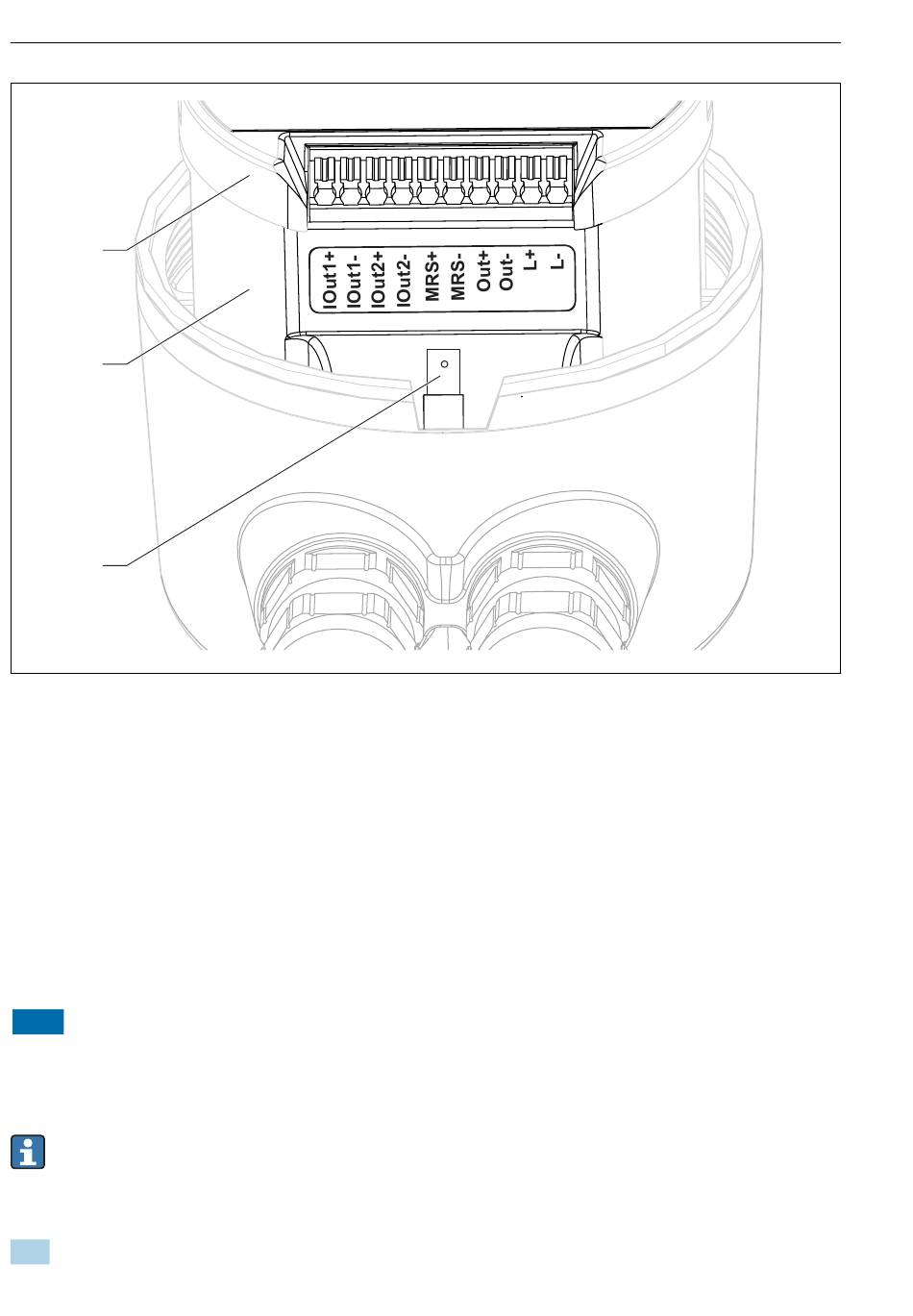

 10 Occupation des bornes
IOut1 Sortie courant conductivité (active)
IOut2 Sortie courant température (active)
Out Sortie alarme (collecteur ouvert)
MRS Entrée binaire (commutation gamme de mesure)
L+/L- Alimentation
X Tige de contact (connecteur plat 4,8 mm)
1 Couvercle du compartiment électronique
2 Compartiment électronique
AVIS
Retirer le compartiment électronique détruira le raccordement du capteur !
‣
Le compartiment électronique ne doit en aucun cas être retiré.
‣
Ne pas ouvrir le couvercle du compartiment électronique.
La section de câble recommandée pour les câbles de raccordement est 0,5 mm
section de câble maximale est 1,0 mm
Procédez de la façon suivante pour raccorder le transmetteur de l' a ppareil compact :
1. Dévissez le couvercle du boîtier.
18
+
2 .
Smartec CLD18
A0029684
2 . La
