Endress+Hauser Proline Promag P 100 Instructions Condensées page 26

Raccordement électrique
Variante de raccordement Modbus RS485
Variante de commande "Sortie", Option M
Selon la version du boîtier il est possible de commander les transmetteurs avec bornes ou
connecteurs.

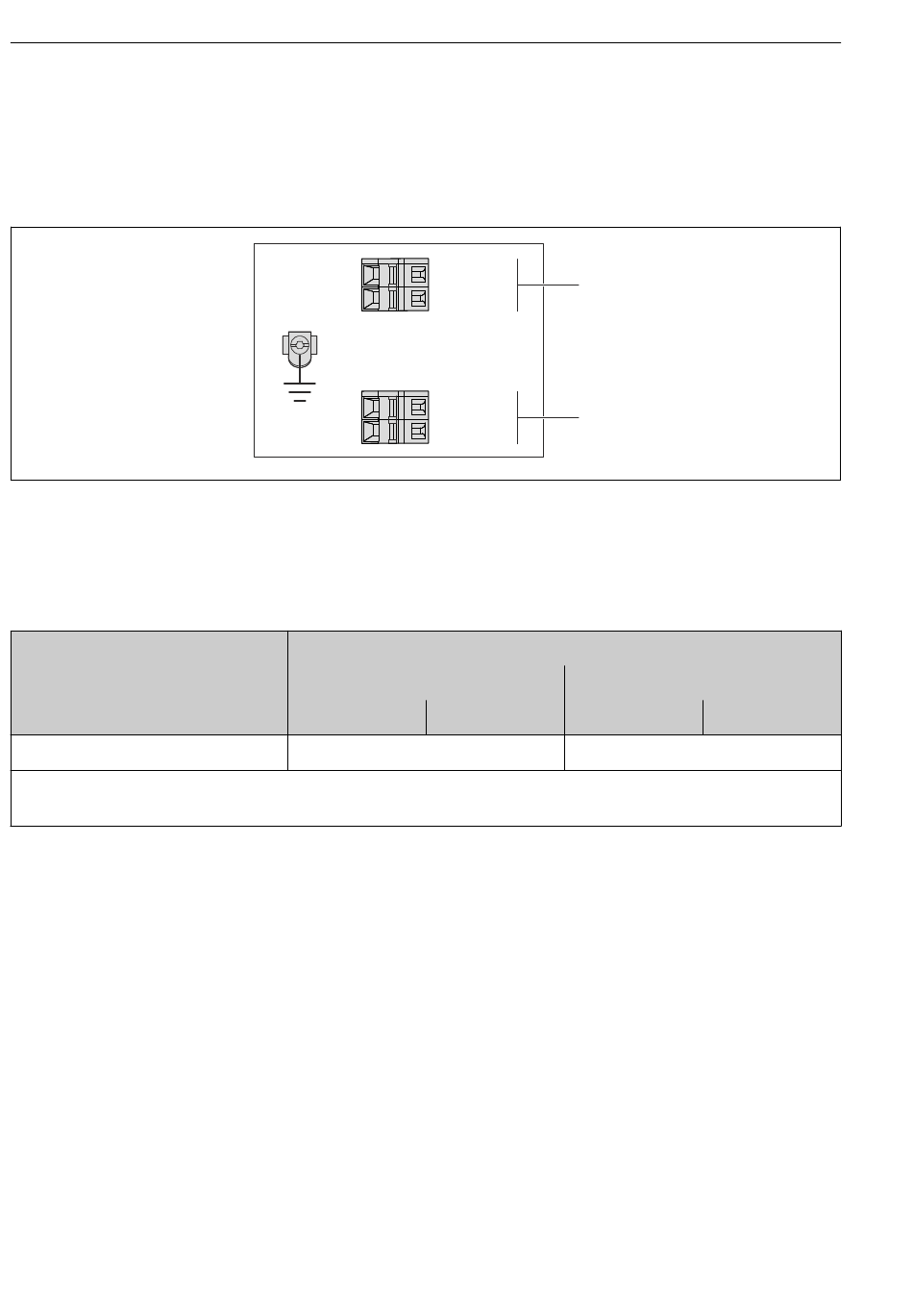

 8 Occupation des bornes Modbus RS485
1 Tension d' a limentation : DC 24 V
2 Modbus RS485
Variante de commande
"Sortie"
Option M
Variante de commande "Sortie" :
Option M : Modbus RS485
26
26 A
27 B
+
1
L
_
2
L
Numéro de borne
Alimentation électrique
2 (L-) 1 (L+)
DC 24 V
Proline Promag P 100
2
1
Sortie
27 (B) 26 (A)
Modbus RS485
Endress+Hauser
A0019528
