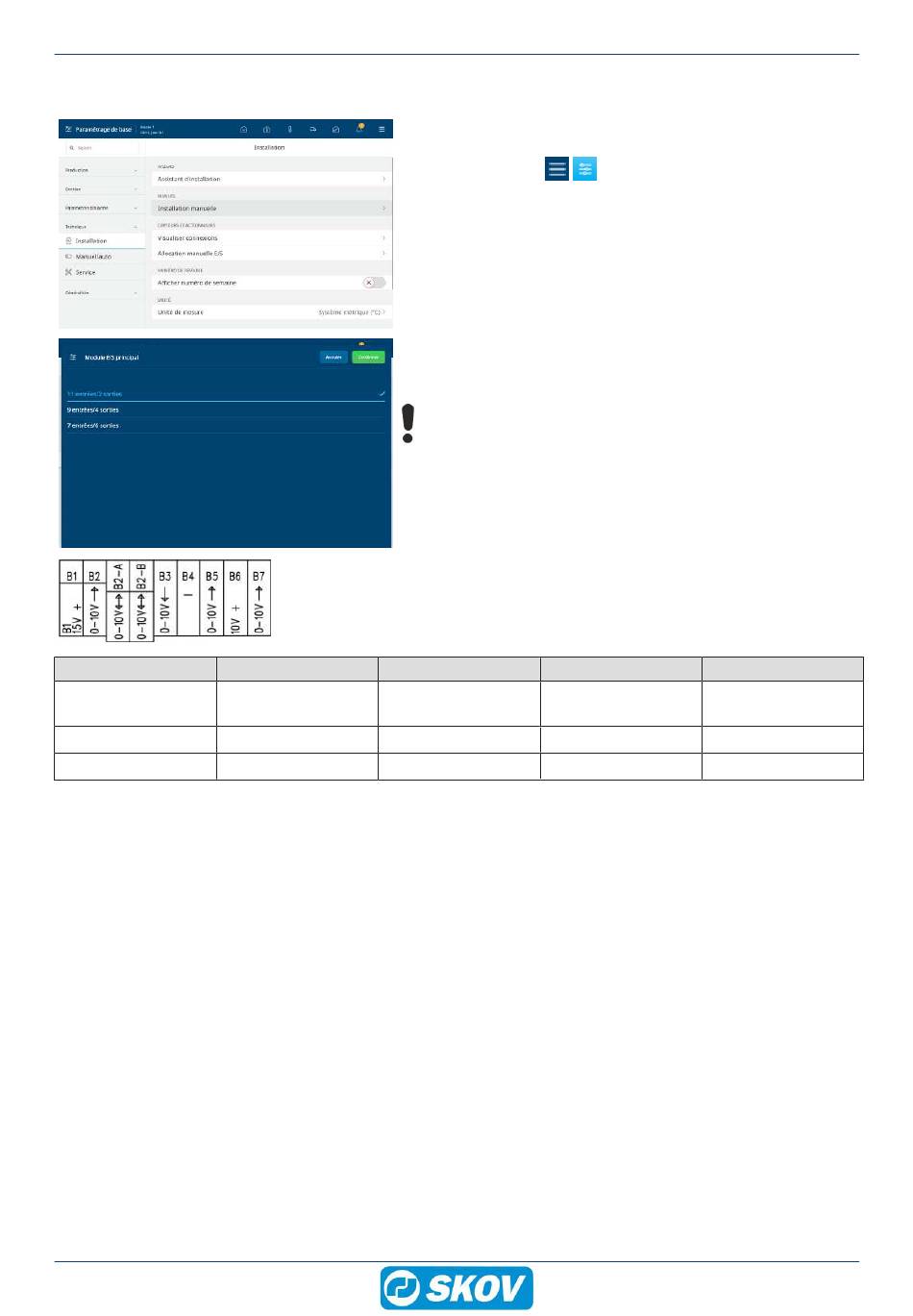

3.4 Paramétrage des modules
11 entrées/2 sor-
ties
9 entrées/4 sorties
7 entrées/6 sorties
Schéma électrique et Plan des câbles
Effectuer la configuration du module principal et de la sélection
des modules E/S selon les exigences du contrôleur de bâti-
ment dans le menu
installation
Les bornes B2-A, B2-B, B15-A et B15-B peuvent être configu-
rées en entrée ou sortie 0-10 V en fonction de la quantité re-
quise pour chaque type.
Notez que si le paramétrage du module principal est modifié
après la sélection des composants, le contrôleur peut se dépla-
cer sur les connexions.
B2-A B2-B
Entrée Entrée
Entrée Sortie
Sortie Sortie
Technique | Installation | Lancer
ou
Installation manuelle
B15-A
Entrée
Entrée
Sortie
DOL 534 • DOL 539
.
B15-B
Entrée
Sortie
Sortie
19
