Endress+Hauser Proline Promass X 300 Information Technique page 40

40
Modbus RS485
1 2
A
B

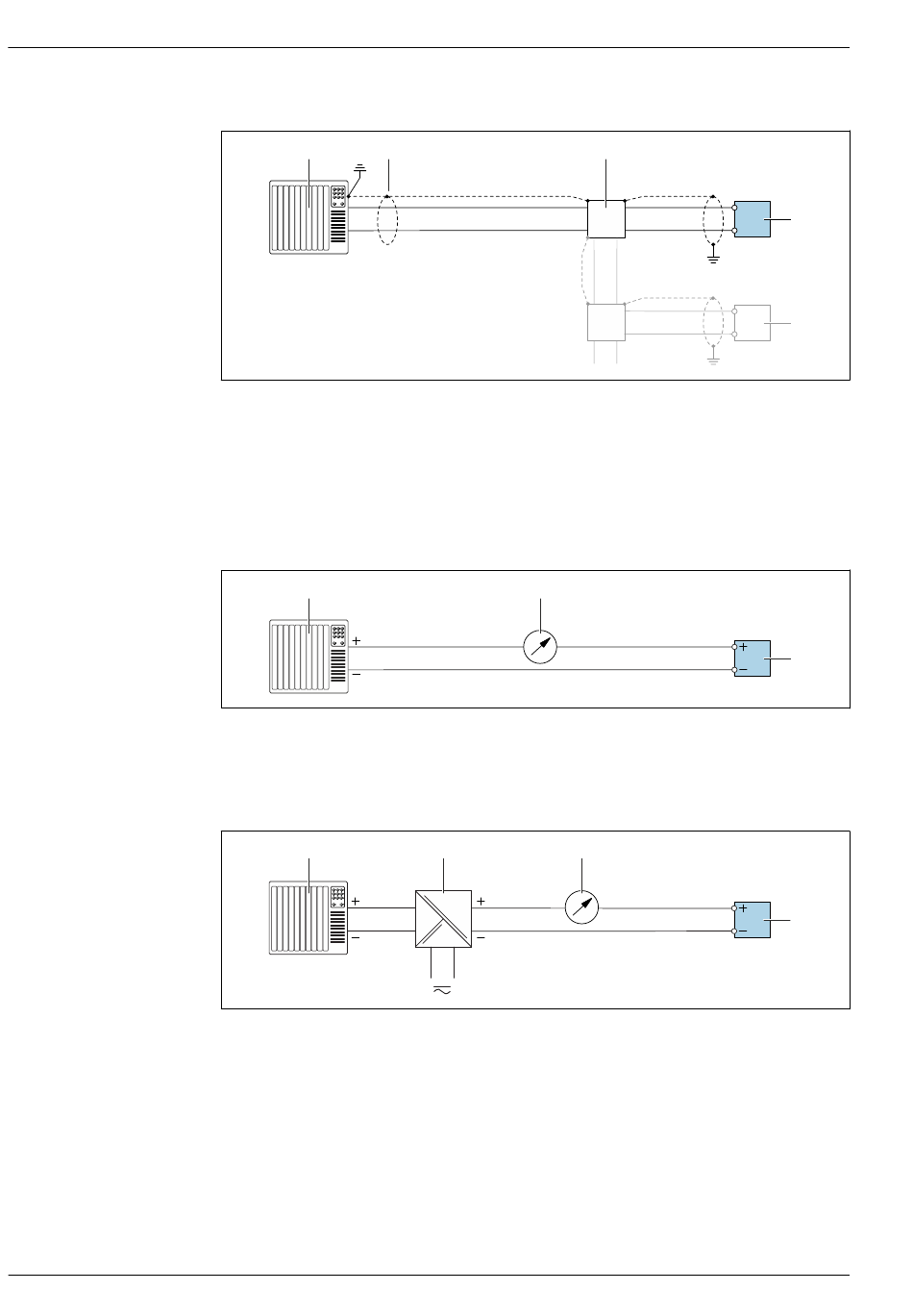

 11 Exemple de raccordement pour Modbus RS485, zone non explosible et Zone 2 ; Class I, Division 2
1 Système/automate (p. ex. API)
2 Blindage de câble fourni à une extrémité. Le câble doit être mis à la terre des deux côtés afin de satisfaire aux
exigences CEM ; tenir compte des spécifications de câble
3 Boîte de jonction
4 Transmetteur
Sortie courant 4-20 mA
1
 12 Exemple de raccordement pour sortie courant 4-20 mA (active)
1 Système/automate avec entrée courant (p. ex. API)
2 Afficheur analogique : respecter la charge maximale →  16
3 Transmetteur
1
 13 Exemple de raccordement pour sortie courant 4-20 mA (passive)
1 Système/automate avec entrée courant (p. ex. API)
2 Barrière active pour l' a limentation (p. ex. RN221N)
3 Afficheur analogique : respecter la charge maximale →  16
4 Transmetteur
3
2
4...20 mA
2
3
4...20 mA
Proline Promass X 300
A
4
B
A
4
B
A0028765
3
A0028758
4
A0028759
