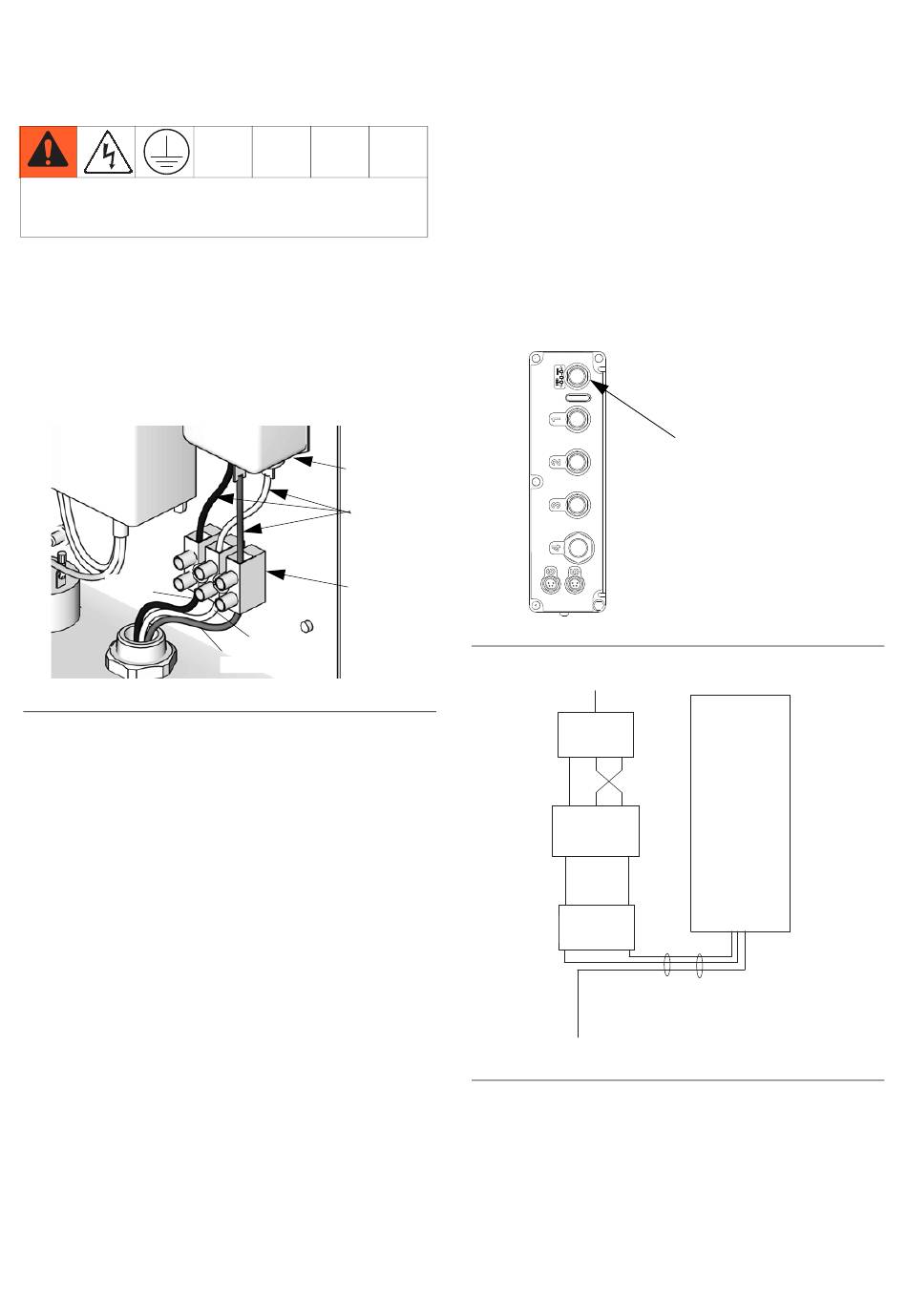

Entretien
Remplacement de l'alimentation
électrique
Tout le câblage électrique doit être effectué par
un électricien qualifié et être conforme à la
réglementation locale.
Alimentation électrique murale et filtre
1. Exécuter Avant une intervention, page 16.
Débrancher l'alimentation électrique principale.
2. Ouvrir le boîtier de commande.
3. Débrancher les trois fils du filtre de conduite (403).
Ligne
F
. 5. Branchements électriques du bloc de
IG
dérivation
4. Voir la F
. 8. Débrancher le câble CAN
IG
d'alimentation électrique (401a) du module avancé
de contrôle des produits (302).
5. Débrancher les fils du filtre de conduite et ceux de
l'alimentation électrique de l'interrupteur électrique
(402).
6. Débrancher le fil de masse d'alimentation électrique
PS(GND) du terminal mis à la terre du module
avancé de contrôle des produits (T).
7. Retirer les quatre vis (405) et l'alimentation électrique
(401). Pour remplacer le filtre, retirer deux vis (407)
et le filtre (403).
8. Installer la nouvelle alimentation électrique (401)
et le filtre de conduite (403) à l'aide des vis fournies
(405, 407), comme illustré.
9. Voir la F
. 8. Brancher le faisceau électrique
IG
(410/LF) au filtre de conduite (403) et à l'interrupteur
électrique (402), comme illustré. Se reporter
également au Schéma électrique.
18
403
411
404
Neutre
Terre
ti16391a
10. Brancher le faisceau d'alimentation électrique
(411/PS) à l'interrupteur (402), comme illustré.
Se reporter également au Schéma électrique.
Brancher le fil de masse d'alimentation électrique
au terminal mis à la terre (T) du module avancé
de contrôle des produits.
11. Voir la F
. 5. Brancher le faisceau électrique (411)
IG
au filtre de conduite (403) et au bloc de dérivation
(404), comme illustré. Se reporter également au
Schéma électrique.
12. Brancher le câble CAN (401a) au module avancé de
contrôle des produits.
ti16602a
F
. 6. Rebrancher le câble CAN.
IG
BLOC DE
TERMINAL
DÉRIVATION
BLOCK
L
N
GRND
L
GRND
N
FILTRE LIGNE
LINE POWER
ÉLECTRIQUE
FILTER
L
N
4
1
COMMUTATEUR
SWITCH
À BASCULE
ROCKER
5
2
F
. 7. Schéma électrique
IG
Brancher le
câble (401a) ici.
ALIMENTATION
POWER
ÉLECTRIQUE
SUPPLY
3A1680T
