Graco ProMix 2KE Mode D'emploi page 49

106b
106c
106a
106
122 121

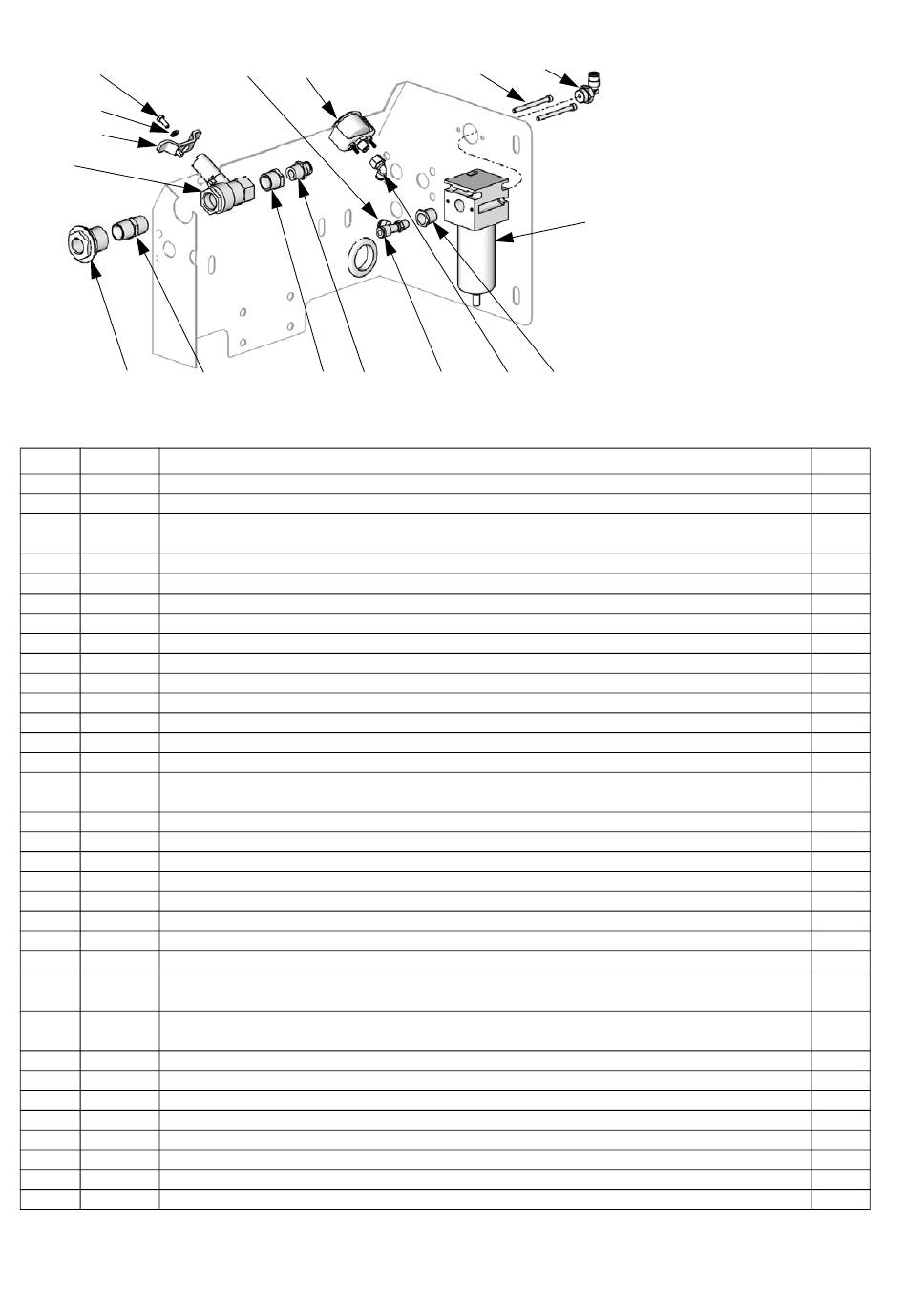

Doseurs avec système de mesure, Modèles 24Z013-24Z016 (Acide)
Réf. Pièce Description
1 ----- CHÂSSIS, système de mesure
2 ----- BOÎTIER DE COMMANDE, voir page 53, réf. 301-339
4 ----- VANNES, juxtaposées, catalyseur/acide, 1 couleur/1 solvant, voir page 61,
réf. 702-706, 708 et 710
8 ----- VIS, mécanique, bride cannelée, tête hexagonale, 5/16-18 x 2,25 in
9 113796 VIS, à embase, tête hex.
10 109478 ÉCROU
13 24Y546 COLLECTEUR DE MÉLANGE, dosage séquentiel, voir page 60, réf. 601-623
27 ----- MODULE USB, voir page 54, réf. 340-347
35 117356 VANNE, solénoïde (modèles à 3 couleurs, voir page 53)
37 24N345 TUYAU, raccordé, 1,5 ft (43 cm)
38 114339 RACCORD, union, orientable, 1/4 ptn, inox
38a 17K624 RACCORD, union, pivot, 1/4 ptn, inox 316
39 277853 SUPPORT, montage, module d'affichage
40 15X214 ÉTIQUETTE, avertissement, USB (pas illustrée)
47 15T632 KIT, interrupteur de débit d'air, voir page 62, réf. 900-904
50 101885 VIS, bouchon, tête creuse
52 C19798 VIS, bouchon, tête creuse
53 100527 RONDELLE, ordinaire
57 120685 ŒILLET
58 115313 BOUCHON, tuyau
63 16E883 MODULE, affichage
63a 24X284 KIT, réparation membrane
64 123278 CÂBLE, SI, CAN, jaune, m std x f rév.
66 ----- ENSEMBLE ALIMENTATION ÉLECTRIQUE, Modèles 24Z015-24Z016, voir page 55,
réf. 401-411
67 ----- ENSEMBLE ALIMENTATION ALTERNATIVE, Modèles 24Z013-24Z014, voir page 56,
Réf. 501-517
68 15W776 ÉTIQUETTE, avertissement
82 111307 RONDELLE, vendue séparément, pour module d'affichage
83 121224 VIS, vendue séparément, pour module d'affichage
87 16F793 CARTE, alarme/icône, pas illustrée
88 17L817 ENTRETOISE, aluminium
90 16G607 DOUILLE, réducteur de tension
101 ----- PLAQUE, produit
102 114342 COUDE, 1/4-18 npsm
3A1680T
117
105
113 123
112
120
209
ti16298a
115 116 114
Pièces
Qté
1
1
1
4
4
4
1
2
2
2
2
1
1
1 ou
2
8
4
16
2
2
1
1
1
1
1
1
2
2
1
8
1
1
2
49
