CARACTERISTIQUES TECHNIQUES

Pulvérisateur tracté à débit proportionnel à
l'avancement (D.P.A.)
- CHASSIS acier protégé par peinture polyester U.H.R.
- BOULONNERIE INOX.
- RESERVOIR en polyéthylène haute densité :
Capacité nominale 2000/2500/3200 litres. Grand orifice de
remplissage. Lave tonne.
- CUVE DE RINÇAGE en polyéthylène de 110 litres,
280 litres en option.
- CUVE RINCE-MAINS en polyéthylène de 18 litres.
- CAPOTAGE avec accès au trou d'homme.
- TREMIE d'incorporation 25 l. escamotable avec rince bidon.
- JAUGE à flotteur à niveau gradué.
- ESSIEU à voie réglable de 1,55 à 2,10 m avec
- ROUES : 9,5 x 44 ou 9,5 x 48 suivant modèle.
- Voie mini 1,71m et maxi 2,09 m d'axe en axe avec roues
13,6 x 38 ou 16,9 x 38.
- FREIN de parc.
- FLECHE d'attelage à œil.
- BEQUILLE cric à manivelle.
- POMPE CENTRIFUGE permettant :
Remplissage, agitation avec rampe de brassage,
rinçage à poste fixe, transvasement, incorporation
oligo-éléments.
- TUYAU DE REMPLISSAGE 6 mètres avec crépine.
- FILTRATION :
au remplissage (tamis, mailles 8/10°).
à l'aspiration (cartouche, mailles 6/10°).
au refoulement (filtre 1/4 de tour, mailles 4/10°).
- POMPE DOSEUSE "VOLUX 240" à 2 pistons double
effet et 2 vitesses d'entraînement (dont une pour bas vo-
lume/ha) pour la pulvérisation.
- COMMANDE à distance de l'entraînement de la pompe
VOLUX par électro-distributeur.
- COMMANDE à distance de la pulvérisation par 4 vannes
électriques à clapet V.E.C.(option 5/6/7 V.E.C.) avec
multiretours et coupure générale électrique sur le boîtier de
commande en cabine.
RACER Classic
2000/2500/3200
RCS.I 15/16

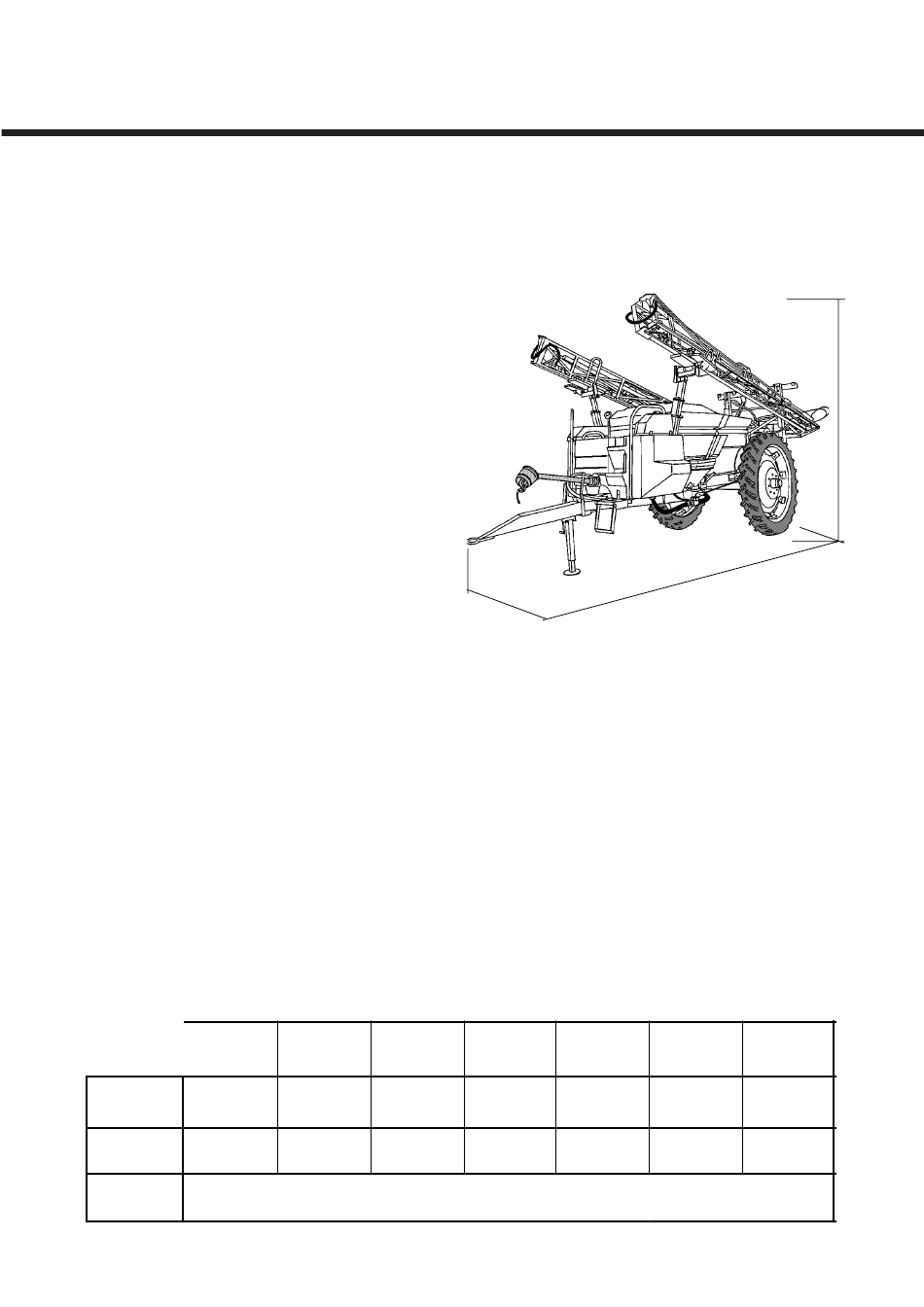

LONGUEUR A
Timon standard 6,37 m
Timon suiveur 6,88 m
HAUTEUR B 2,70 m
LARGEUR
Hors Tout
ENCOMBREMENTS
RACER Classic RACER Classic
2000/2500/3200 2000/2500/3200
RCS.I 18 RCS.I 20
6,36 m 6,36 m
6,87 m 6,87 m
2,90 m 3,00 m
2,54 m à 2,60 m suivant les pneumatiques et la voie
RACER CLASSIC
Régulation D.P.A.
- BOITIER ELECTRIQUE unique livré avec
prise de connexion multibroches.
- MANOMETRE glycérine 0/25 bar, Ø 80,
échelle dilatée.
- CARDAN HOMOCINETIQUE.
- SIGNALISATION ROUTIERE conforme au
code de la route.
- TIMON REGLABLE en hauteur (en option).
- ESSIEU SUIVEUR (en option sur Axiale).
- FLECHE ORIENTABLE (en option sur Axiale
GV.ED
- BÂCHE DE PROTECTION inférieure (en op-
tion)
RACER Classic RACER Classic
2000/2500/3200 2000/2500/3200
RCS.I 21 RCS.I 24
6,85 m 6,50 m
7,36 m 7,01 m
3,00 m 3,30 m
B
A
RACER Classic RACER Classic
2000/2500/3200 2000/2500/3200
AXIALE 24 AXIALE 28
6,80 m 7,25 m
7,31 m 7,25 m
3,35 m 3,80 m
5
