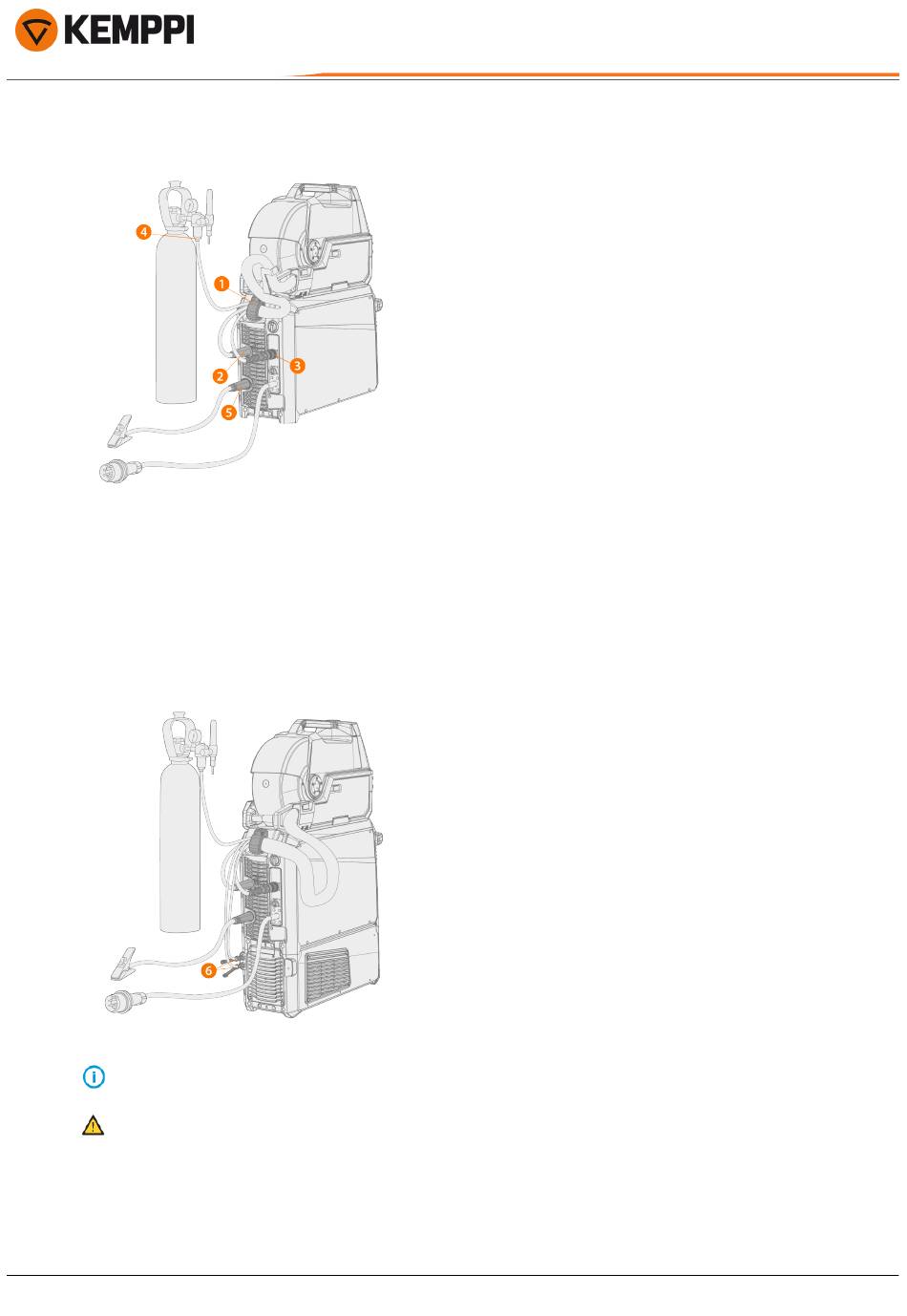

Connexion du faisceau de câbles et du câble de masse à la source de puissance
1.
Fixer le serre-câble (1) du câble à la plaque de fixation arrière.
2.
Raccorder le câble de courant de soudage au connecteur positif (+)(2) de la source de puissance.
3.
Raccorder le câble de commande (3) à la source de puissance.
4.
Raccorder le tuyau du gaz de protection (4) à la bouteille de gaz.
5.
Raccorder le câble de masse au connecteur négatif (-)(5) de la source de puissance.
6.
Avec l'unité de refroidissement en option : placer les connecteurs des tuyaux de liquide de refroidissement (6)
dans la fente et à travers l'ouverture. Les tuyaux sont codés par couleur.
Pour l'installation d'un dévidoir double, utiliser le faisceau destiné aux dévidoirs doubles.
Vérifier que tous les câbles sont connectés et serrés correctement.
Remplacement de l'étrier de décharge de traction
Dépose et remplacement de l'étrier de décharge de traction à l'extrémité du faisceau côté poste à souder.
