Transport et
emballage
Les appareils sont livrés dans un
emballage de transport robuste.
Contrôlez les appareils dès la
livraison et notez les éventuels
dommages ou pièces manquantes
sur le bon de livraison, puis
informez le transporteur et votre
partenaire contractuel.
Aucune garantie ne sera octroyée
pour des réclamations ultérieures.
Description de
l'appareil
Le climatiseur ambiant ML 261-681
est équipé d'une unité extérieure
REMKO ML...AT et d'une unité
intérieure ML...IT.
En mode Refroidissement, l'unité
extérieure rejette dans l'air ambiant
la chaleur accumulée par l'unité
intérieure dans la pièce à refroidir.
En mode Chauffage, la chaleur
absorbée par l'unité extérieure peut
être diffusée dans la pièce à chauffer
au niveau de l'unité intérieure.
L'unité extérieure peut être montée
à l'extérieur ou, lorsque certaines
conditions sont réunies, en intérieur.
En intérieur, l'unité intérieure a été
conçue pour être montée sur les
parties supérieures des parois. Elle
est gérée par une télécommande
infrarouge.
L'unité extérieure se compose
d'un circuit frigorifique avec un
compresseur, un condenseur
à lamelles, un ventilateur de
condenseur, une vanne d'inversion
et d'un dispositif d'étranglement.
L'unité extérieure est commandée
par le dispositif de réglage de l'unité
intérieure.
L'unité intérieure est constituée
d'un évaporateur à lamelles, d'un
ventilateur d'évaporateur, d'un
dispositif de réglage et d'un
récipient collecteur pour condensat.
Sont disponibles en tant
qu'accessoires des consoles de sol,
consoles murales, conduites de
frigorigène et pompes à condensat.

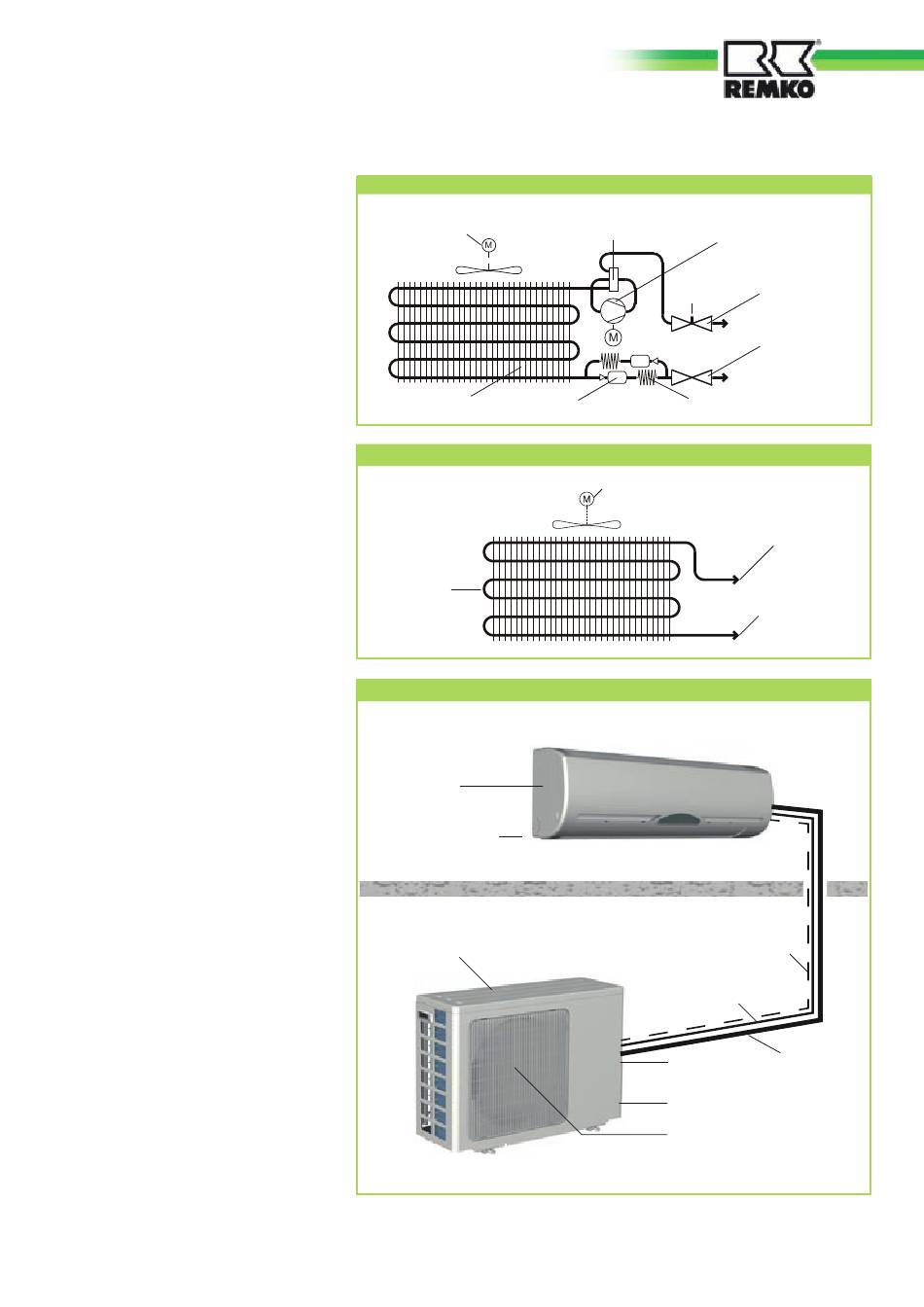

Schéma du circuit frigorifique de l'unité extérieure
Ventilateur du condenseur
Condenseur Déshydrateur filtre
Schéma du circuit frigorifique de l'unité intérieure
Évaporateur
Architecture du système
Zone intérieure
Unité
intérieure
Conduite de condensat
Zone extérieure
Unité
extérieure
Conduite de condensat
Les unités intérieure et extérieure sont reliées par des conduites de
frigorigène.
Vanne d'inversion Compresseur
Raccord
du manomètre
Dispositif d'étranglement du tube capillaire
Ventilateur d'évaporateur
Raccord de la conduite
Raccord de la conduite
d'injection
Câble de commande
Conduite
d'injection
Câble
d'alimentation
électrique
Vanne d'arrêt
Ventilateur du condenseur
Vanne de
raccordement
Conduite
d'aspiration
Vanne de
raccordement
Conduite
d'injection
d'aspiration
Conduite
d'aspiration
