MODE D'EMPLOI
NOTE
PRUDENCE
Fig. 7 Commutateur et indications d'étalonnage
du capteur et de réinitialisation des registres
Modbus
NOTE
MIW-DPSPX-2-FR-000 - 09 / 10 / 2020
RÉGULATEUR DE PRESSION DIFFÉRENTIELLE
POUR VENTILATEURS
Pour plus d'informations et des paramètres, reportez-vous au fichier du registre
Modbus du produit, qui est joint au code d'article sur notre site Web.
Procédure d'étalonnage:
1.
Débranchez les buses et assurez-vous qu'elles ne sont pas obstruées.
2.
Il il a deux options pour démarrer le processus d'étalonnage:
Soit écrivez "1" dans le registre de stockage 70 ou appuyez le bouton SW1
pendant 4 secondes (jusqu'à ce que la LED2 verte et la LED3 jaune sur la platine
clignotent deux fois) et relâchez-le (voir Fig. 7 Commutateur pour l'étalonnage du
capteur et pour la réinitialisation des registres Modbus).
3.
"C" de "Calibration" apparaîtra sur l'écran (voir Fig. 8a "Voyant d'étalonnage").
4.
Après 2 secondes, la LED2 verte et la LED3 jaune clignotent à nouveau deux fois
pour indiquer que la procédure d'étalonnage est terminée.
Assurez-vous que les buses sont déconnectées et dégagées.
Procédure de réinitialisation des registres Modbus:
1.
Appuyez sur l'interrupteur tactile SW1 pendant 4 secondes jusqu'à ce que la
LED2 verte et la LED3 jaune sur la carte de circuit imprimé clignotent deux fois
et maintenez l'interrupteur appuyé jusqu'à ce que les deux LED clignotent à
nouveau trois fois (voir Fig. 7 Etalonnage du capteur et Commutateur tactile de
réinitialisation du registre Modbus et indication ).
2.
Les registres Modbus sont réinitialisés à leurs valeurs par défaut (préréglés en
usine).
3.
Pendant la procédure de réinitialisation Modbus, l'affichage indiquera "H" (Voir
Fig. 8 b Indication de réinitialisation Modbus ).

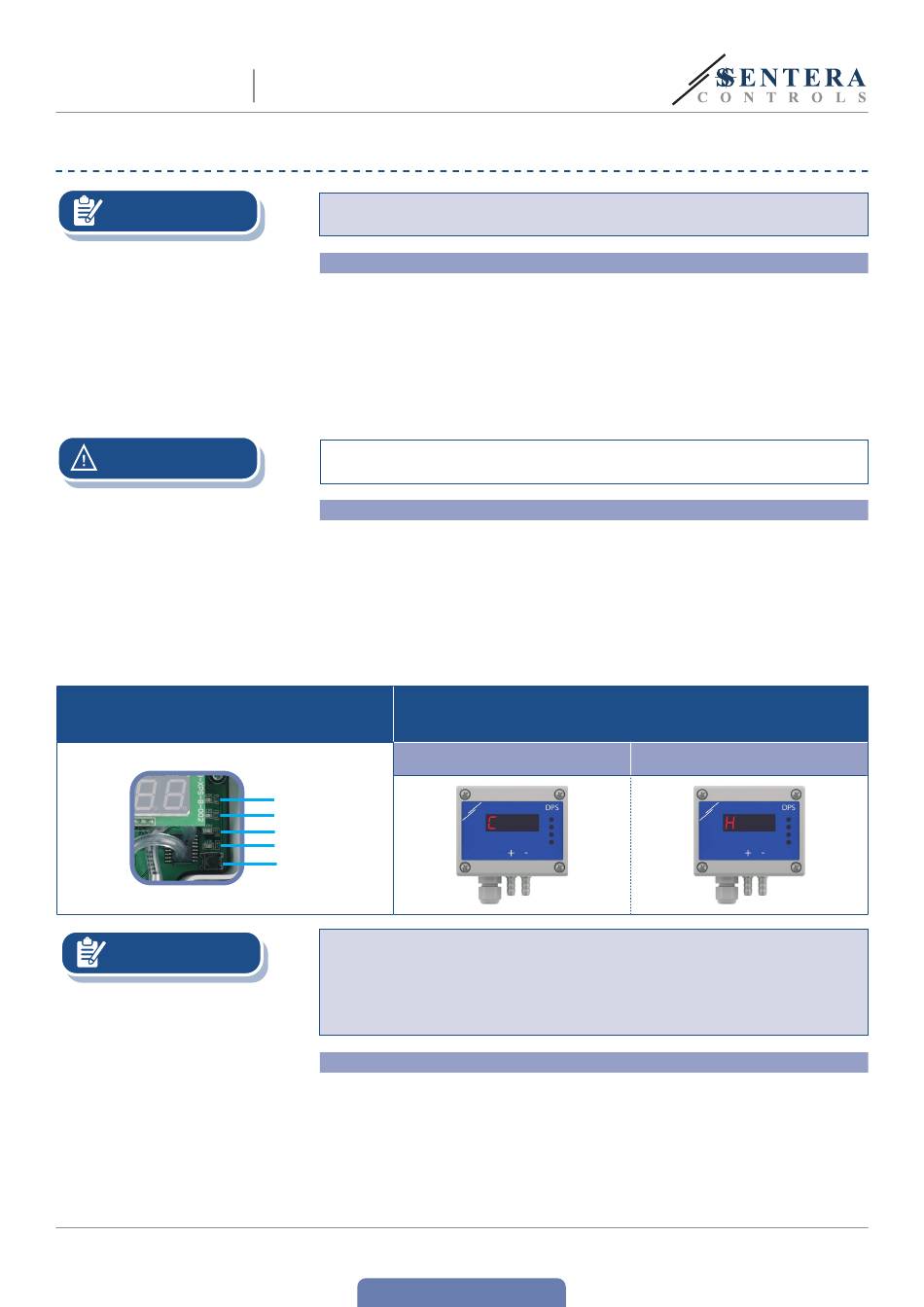

Fig. 8 Témoin d'étalonnage du capteur et de réinitialisation des
registres Modbus
8 a Voyant d'étalonnage
LED4
LED3
LED2
LED1
SW1
Maintenez appuyé le commutateur tactile jusqu'à ce que les deux LED du PCB
clignotent deux fois et maintenez-le appuyé jusqu'à ce que les deux LED clignotent
à nouveau trois fois. Si le commutateur tactile est relâché avant que les deux
LED ne clignotent à nouveau trois fois, le capteur aura effectué une procédure
d'étalonnage au lieu de la procédure de réinitialisation des registres Modbus.
Procédure de réinitialisation des registres de stockage de communication:
1.
Mettez le cavalier sur les goupilles 1 et 2 du connecteur P4 pendant au moins 20
secondes pendant que l'appareil est sous tension (voir Fig. 9 ).
www.sentera.eu
Retour à la Table des matières
8 b Voyant de réinitialisation des
registres Modbus
9 - 13
