RÉGULATEUR DE PRESSION DIFFÉRENTIELLE
POUR VENTILATEURS

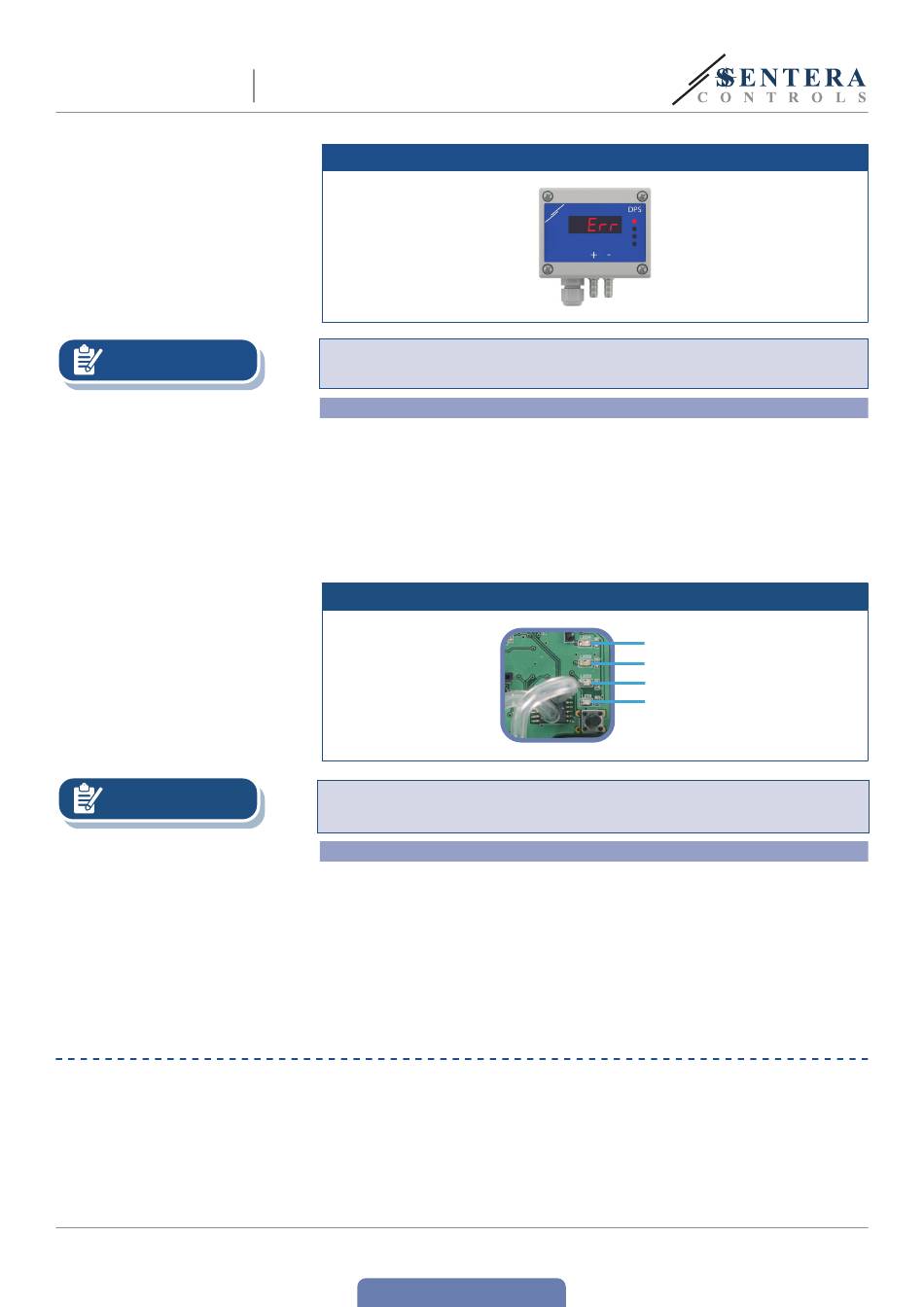

Fig.14 Échec d'element capteur
La condition de défaillance du capteur s'affiche uniquement si l'affichage n'est pas
en mode d'arrêt (activé et désactivé via le registre de stockage 91).
Indications LED - Affichage LED désactivé (Voir Fig. 15):
1.
Lorsque la LED1 verte est allumée, l'alimentation est bonne et la communication
Modbus est active.
2.
Lorsque la LED2 verte est allumée, la valeur mesurée (pression, volume d'air ou
vitesse d'air) est dans la plage entre l'alerte minimum et maximum.
3.
Lorsque la LED3 jaune est allumée, la valeur mesurée (pression, volume d'air ou
vitesse d'air) est dessous de l'alerte minimum ou dessus de l'alerte maximum.
4.
Lorsque la LED4 rouge est allumée, la valeur mesurée (pression, volume d'air
ou vitesse d'air) est inférieure à la plage de mesure minimale ou supérieure au
maximum.
Fig. 15 Voyants LED
L'intensité de la LED verte peut être réglée entre 0 et 100% avec un pas de 10% en
fonction de la valeur définie dans le registre de stockage 95.
Réglage Kp et Ti:
Pour optimiser la fonctionnalité de ce régulateur, son comportement et ses temps de
réaction doivent correspondre à votre application. L'optimisation peut être effectuée
en ajustant les paramètres Kp (gain proportionnel) et Ti (temps d'intégration).
L'algorithme de réglage automatique calcule automatiquement les valeurs Kp et
Ti optimales pour votre application. La fonction de réglage automatique peut être
démarrée via le registre de stockage Modbus 59. Si vous avez une connaissance
approfondie du contrôle PI, vous pouvez modifier les paramètres Kp et Ti en écrivant
dans les registres de stockage Modbus 57 et 58.
LED1 verte allumée en continu comme montré dans la Fig. 16 Voyant Alimentation
/ Communication Modbus, signifie que lappareil est alimenté. Si la LED1 n'est pas
allumée, vérifiez les raccordements.
LED1 verte clignotante comme montré dans la Fig. 16 Voyant Alimentation /
Communication Modbus, signifie que l'appareil a détecté un réseau Modbus. Si la
LED1 ne clignote pas, vérifiez les raccordements.
www.sentera.eu
Retour à la Table des matières
LED4
LED3
LED2
LED1
