DPSP -2
CÂBLAGE ET RACCORDEMENTS
PRUDENCE
INSTRUCTIONS DE MONTAGE EN ÉTAPES
MIW-DPSPX-2-FR-000 - 09 / 10 / 2020
RÉGULATEUR DE PRESSION DIFFÉRENTIELLE
POUR VENTILATEURS
Code d'article
Vin
GND
A
/B
AO1
GND
Raccordements
La version -F du produit ne convient pas pour une connexion à 3 fils. Il a des terres
séparées pour l'alimentation et pour la sortie analogique. Relier les deux masses
ensemble peut entraîner des mesures incorrectes. Un minimum de 4 fils est requis
pour connecter des capteurs de type -F.
La version -G est conçue pour une connexion à 3 fils et dispose d'une 'terre
commune'. Cela signifie que la masse de la sortie analogique est connectée de
manière interne à la terre de l'alimentation. Pour cette raison, les types -G et -F
ne peuvent pas être utilisés ensemble sur le même réseau. Ne connectez jamais
la masse commune d'articles de type -G à d'autres appareils alimentés par une
tension continue. Cela pourrait causer des dommages permanents aux appareils
connectés.
Avant de commencer le montage, veuillez lire attentivement les 'Mesures de sécurité
et de précaution'. Choisissez une surface lisse comme emplacement d'installation (un
mur, un panneau, etc.).
1.
Dévissez le couvercle du boîtier pour l'enlever.
2.
Fixez le boîtier sur la surface au moyen de fixations appropriées tout en
respectant les dimensions de montage indiquées dans Fig. 1 et la position de
montage correcte illustrée dans Fig. 2 ci-dessous.

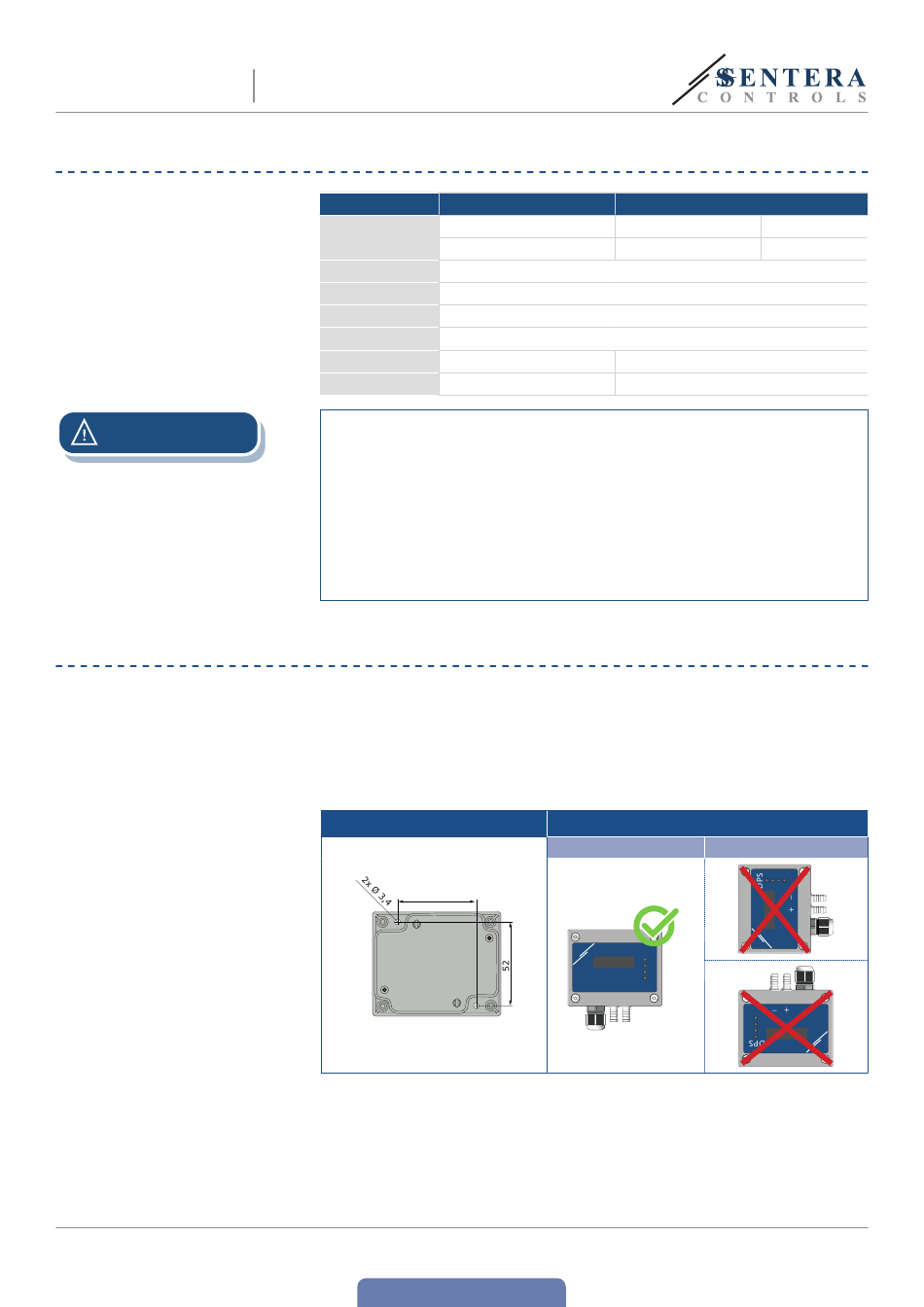

Fig. 1 Dimensions de montage
49
3.
Insérez le câble par le presse-étoupe.
4.
Raccordez les câbles comme indiqué dans Fig. 3 Connexions conformément aux
informations de la section "Câblage et connexions".
www.sentera.eu
Retour à la Table des matières
DPSPF
18—34 VCC
Masse
Masse / C ~
Modbus RTU (RS485) signal A
Modbus RTU (RS485), signal /B
Sortie analogique / modulante (0—10 VCC / 0—20 mA / PWM)
Masse AO1
Section des fils
Fig. 2 Position de montage
Correct
+ _
DPSPG
18—34 VCC
13—26 VCA
Masse Commune
CA ~
Masse commune
Incorrect
DPS
1,5 mm
2
6 - 13
