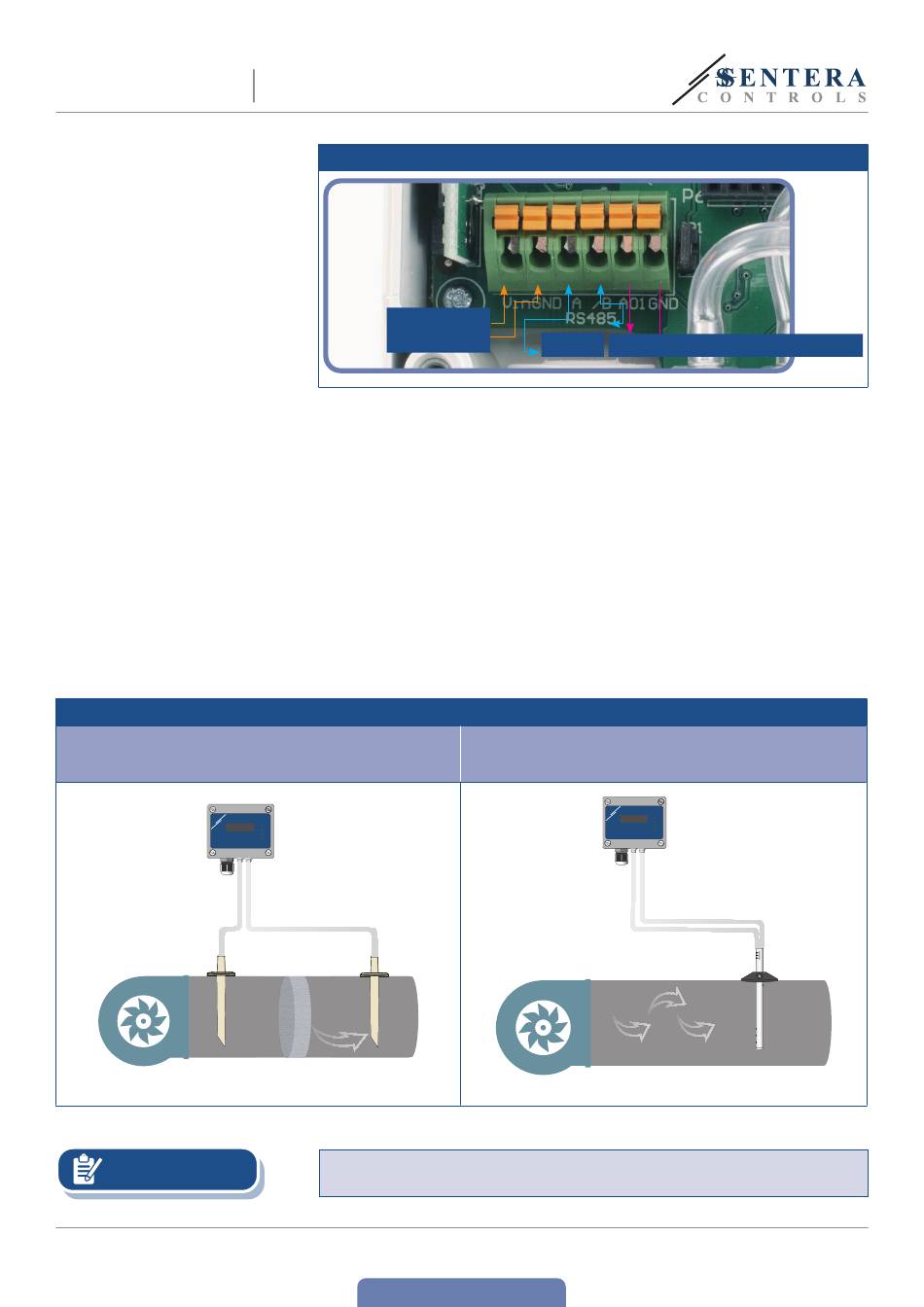

Fig. 4 Raccordement avec accessoires
Exemple
d'application
différentielle \[Pa] ou du débit d'air \[m³/h] à l'aide du
PSET-PVC
NOTE
MIW-DPSPX-2-FR-000 - 09 / 10 / 2020
RÉGULATEUR DE PRESSION DIFFÉRENTIELLE
POUR VENTILATEURS
Fig. 3 Raccordements
Alimentation
G: 15—24 VCA ±10% /
F: 18—34 VCC
5.
Connectez les buses au conduit (voir Fig. 4). Selon l'application, vous devez
utiliser un jeu de connexion spécifique pour connecter les buses de l'unité au
conduit:
5.1
Pour mesurer la pression différentielle, utilisez le jeu PSET-QF ou PSET-PVC
(la mesure de la pression est le réglage par défaut de l'unité);
5.2
Pour mesurer le débit volumique, utilisez le kit de connexion pour tube de
Pitot PSET-PT, le kit de connexion PSET-QF ou PSET-PVC. Si vous utilisez
PSET-PT, vous devez indiquer la section transversale du conduit \[cm²]
dans le registre de stockage Modbus 63. Si vous utilisez PSET-QF ou PSET-
PVC, vous devez indiquer le facteur K du ventilateur (fourni par le fabricant
du ventilateur / moteur) dans le registre de stockage Modbus 62.
Si le facteur K n'est pas connu, le débit est calculé en multipliant la section
du conduit (registre de stockage 63) par la vitesse du flux de l'air (si la
vitesse du flux de l'air de Pitot est activée dans le registre de stockage 64).
5.3
Pour contrôler la vitesse de l'air, utilisez le jeu PSET-PT et activez la vitesse
de l'air du tube de Pitot via le registre de stockage 64. Dans ce cas, la valeur
du facteur K du ventilateur doit être mise a 0.
1:
Mesure
de
la
pression
DPS
+ _
6.
Mettez sous tension.
Pour les procédures d'étalonnage du capteur et de réinitialisation des registres
Modbus, reportez-vous à la section «Mode d'emploi».
Retour à la Table des matières
18—34 VCC
Modbus RTU
A /B
Exemple d'application 2: Mesure du volume d'air fourni
\[m³/h] ou de la vitesse du flux d'air \[m/s] à l'aide du
PSET-PT
www.sentera.eu
Sortie analogique / modulante (0—10 VCC / 0—20 mA / PWM)
DPS
+ _
+D -S
7 - 13
