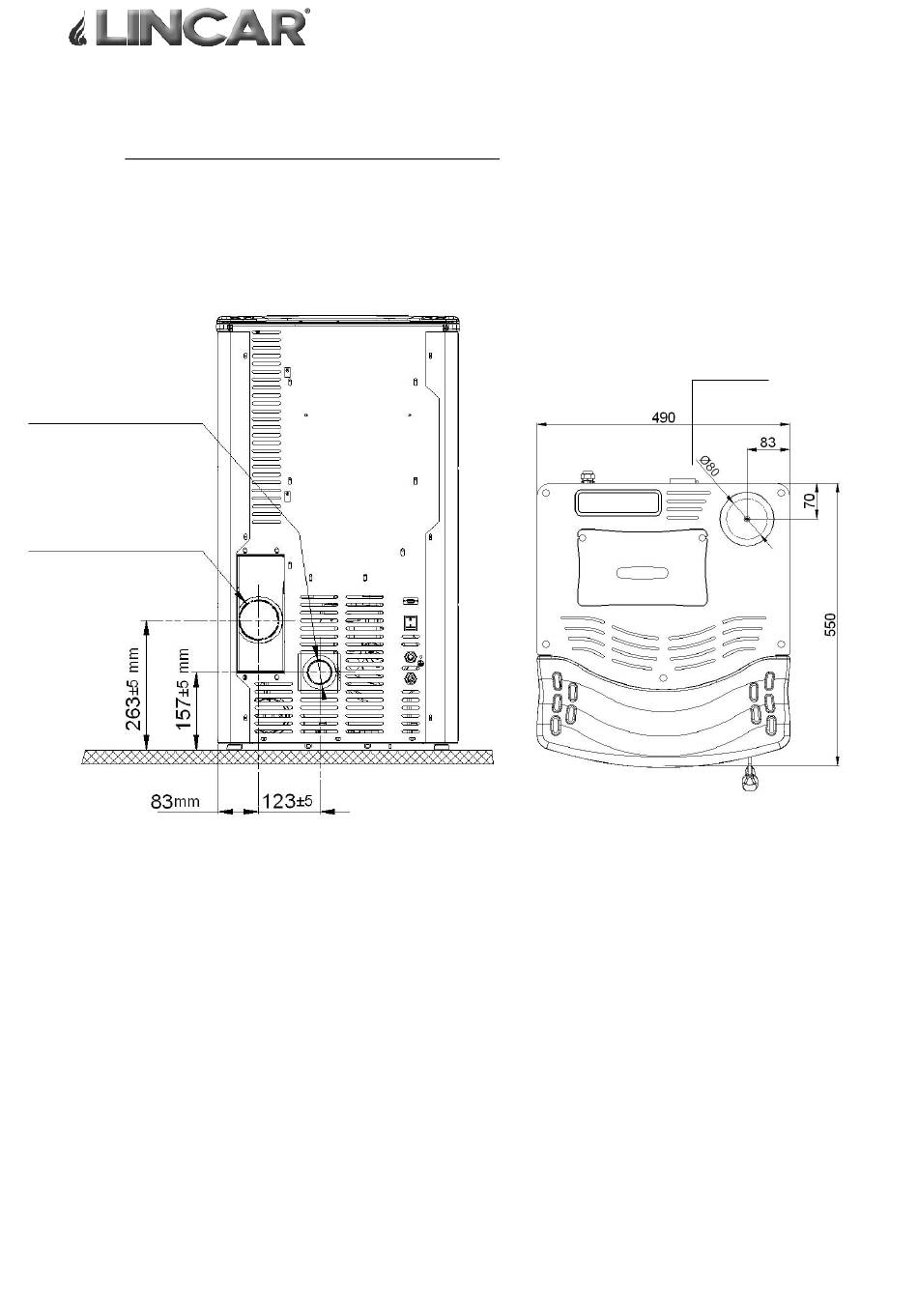

MEDIDAS CONECCIONES TUBOS SALIDA GASES
Poner atenciòn al modelo de estufa comprado
•
Si es necessario efectuar agujeros en la pared es necessario :
•
Medir y dibujar a grandezza natural sobre la paed los puntos de enlace del equipo
−
Hacer los agujeros en la pared ;
−
Enlazar la stufa a la chimenea externa por medio de un tubo de salida humos ;
−
Aspiraciòn
Ø50 mm
Descarga humos
Posterior
Ø80 mm
Si el tubo de salida humos es enlazado en posiciòn NON horizontal ( por ejemplo hacia
•
el alto ) respectar una distancìa de seguridad de 100 mm entre el tubo y la pared.
Descarga humos Vertical
Ø80mm
100/124
