Dimensions
REMARQUES :
Pouces (mm)
Le flux d'air standard peut être inversé en
changeant la direction des déflecteurs d'air de
l'échangeur de chaleur.
Accès au brûleur et aux commandes illustré à
gauche. Précisez côté droit pour accès et
raccordements opposés.
2-13/16 (71)
3/4
(19)
18 (457)
3/4
(19)
7-7/32 (183)
2-19/32 (66)
3/4 (19)
VUE ARRIÈRE (AIR SOUFFLÉ)
Dimension
100
(voir
Figure
1)
A
B
22-15/32 (571)
D
12-1/2 (318)
E
F
13-9/16 (344)
G
6
RENSEIGNEMENTS GÉNÉRAUX—SUITE
6-3/32
2 (51)
(155)
CONNEXIONS
ÉLECTRIQUE
1-1/8 (29)
1-1/8 (29)
12-23/32 (323)
4-13/16 (122)
5-7/8
(149)
3/4 (19)

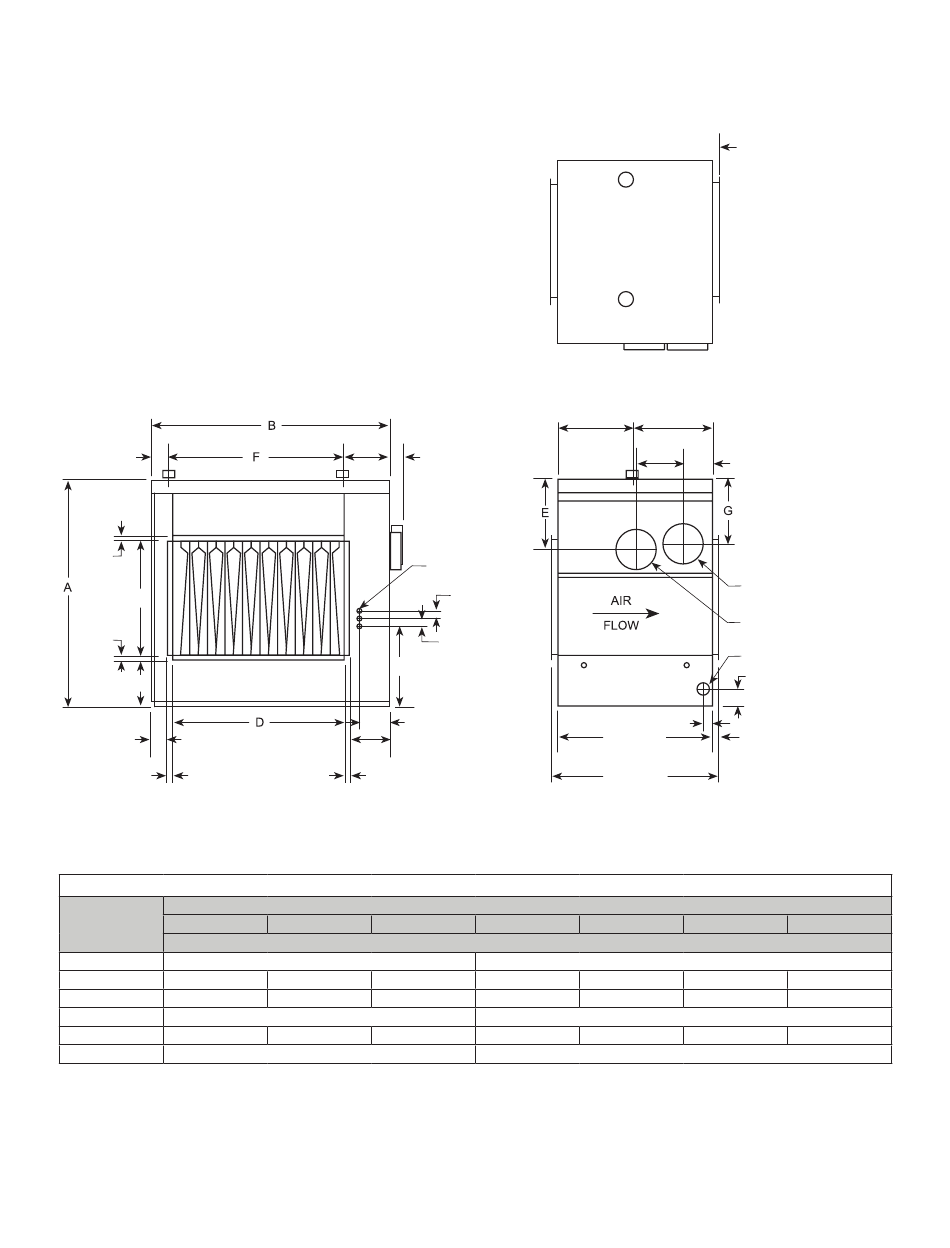

Figure 1. Dimensions (reportez-vous au
Tableau 2. Dimensions
125
150, 175
32-1/4 (819)
25-7/32 (641)
30-23/32 (780)
15-1/4 (387)
20-3/4 (527)
8-1/8 (206)
16-15/16 (430)
21-13/16 (554)
6-15/16 (176)
DOUILLE DE
MONTAGE
PIVOTANT
(FILETAGE DE
TUYAU 1 IPS FEM)
VUE DU DESSUS
11-9/16
12-9/16
(294)
(319)
7-1/2
(191)
1-1/2 (38)
24-1/8
(613)
26 (660)
VUE LATÉRALE
Tableau
Taille de l'unité
200, 225
250, 300
Pouces (mm)
35-1/4 (895)
36-7/32 (920)
44-15/32 (1130) 49-31/32 (1269) 55-15/32 (1409)
26-1/4 (667)
34-1/2 (876)
10-3/4 (273)
27-5/16 (694)
35-9/16 (903)
9-15/16 (252)
15/16 (24)
4-9/16 (116)
ENTRÉE D'AIR DE
COMBUSTION
(6 (152) ID)
CONNEXION
D'ÉVENT (6 (152) OD)
RACCORDEMENT GAZ
2-3/4 (70)
1 (25)
2)
350
400
40 (1016)
45-1/2 (1156)
41-1/16 (1043)
46-9/16 (1183)
SC-IOM-FR (10-22) 235310-G
