MS6-SV-...-E-10V24
14.5.2

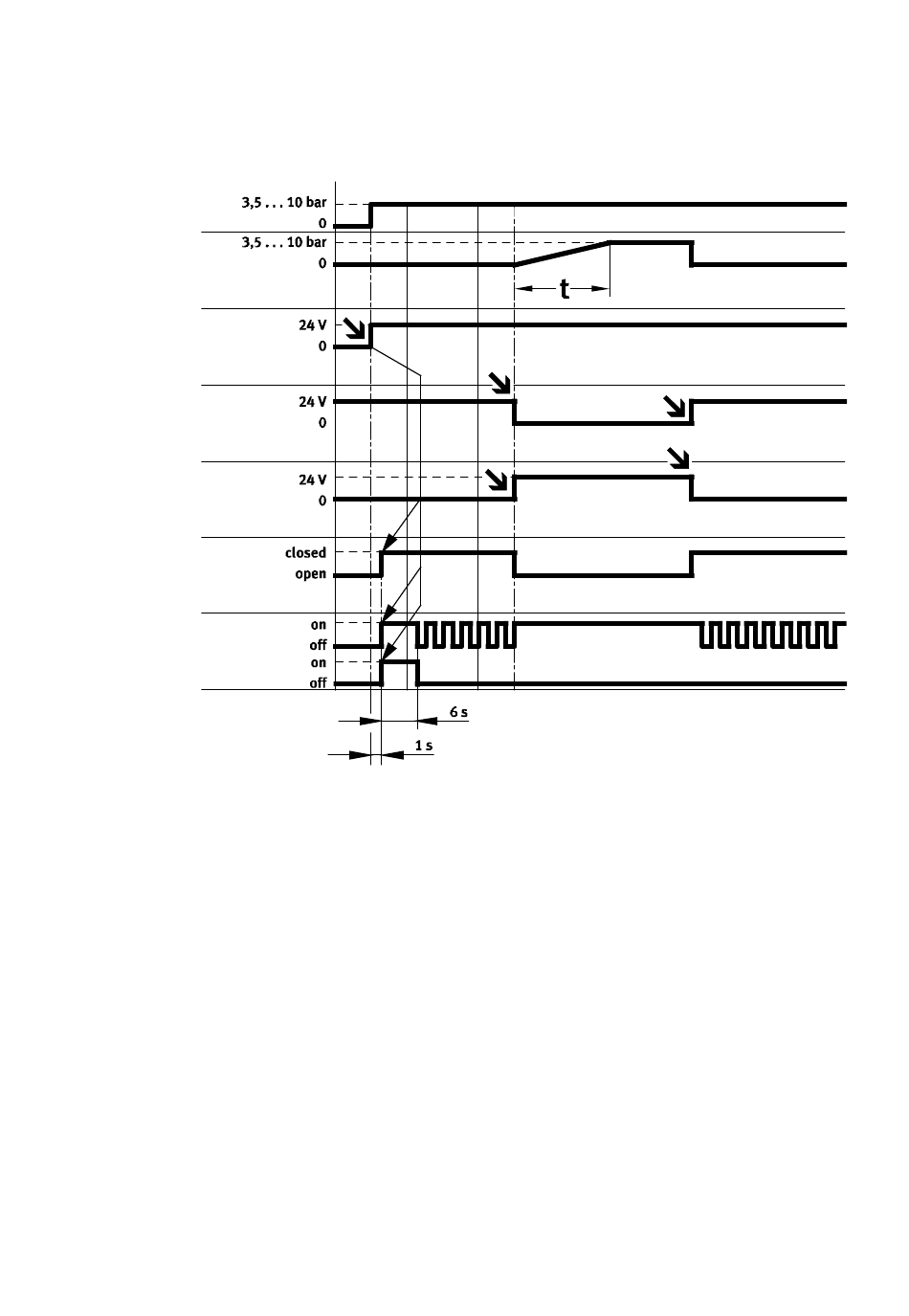

Comportement à la commutation du connecteur femelle multipôle
NECA-S1G9-P9-MP3/-MP5
Pression
de service p1
Pression
de sortie p2
+L1 : tension d'alimentation
EN1 : signal Enable 1
EN2 : signal Enable 2
Contacts de signalisation
LED Power (verte)
LED Error (rouge)
Fig. 22
Comportement à la commutation des entrées et sorties en régime normal (en mode de
fonctionnement réglé sur "Démarrage automatique") pour le connecteur femelle multipôle
NECA-S1G9-P9-MP3/-MP5
Sur le NECA-...-MP3, l'échappement et l'émission d'un message d'erreur ont lieu lorsque :
• EN1 et EN2 = 0 V (LOW)
• EN1 et EN2 = 24 V (HIGH)
Sur le NECA-...-MP5, l'échappement a lieu sans émission d'un message d'erreur lorsque :
• EN1 et EN2 = 0 V (LOW)
• EN1 et EN2 = 24 V (HIGH)
Les diagrammes de la page suivante montrent le comportement à la commutation exact des signaux
Enable EN1 et EN2 avec décalage temporel. Le temps de réaction maximal découle du délai de tempori-
sation entre les deux signaux.
Festo – MS6-SV-...-E-10V24 – 1310b Français
75
