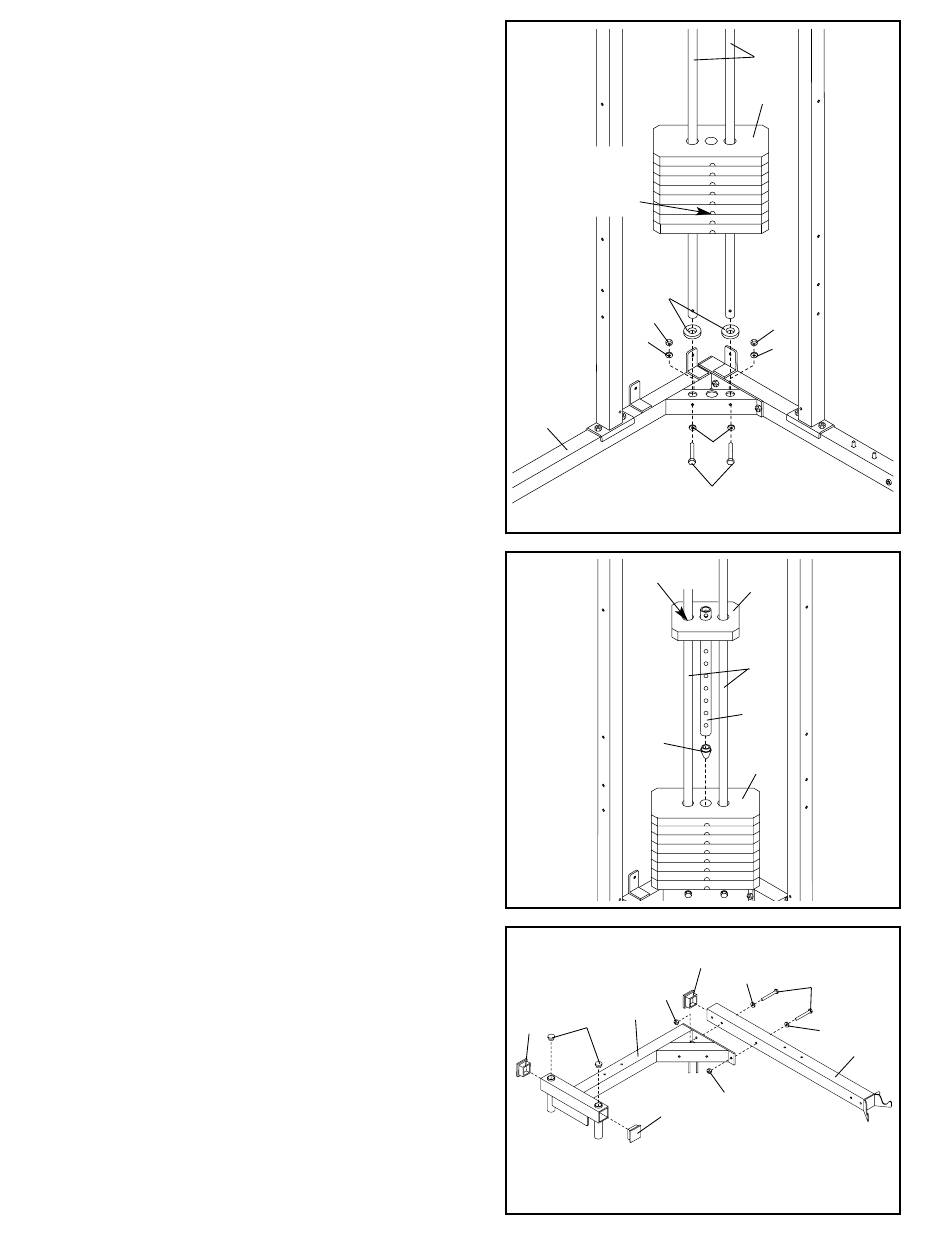

3. Placez deux Coussin de Poids (84) sur les trous indi-
qués dans la Base Papillon (61). Glissez les Guides
de Poids (58) dans les trous indiqués.
Attachez les Guides de Poids (58) à la Base Papillon
(61) avec deux Boulons de 3/8" x 2 1/2" (6), quatre
Rondelles Plates de 3/8" (17), et deux Écrous de
Verrouillage de 3/8" (18).
Glissez les huit Poids (8) sur les Guides de Poids
(58). Assurez-vous que les que les Poids sont
tournés de manière à ce que les gorges des gou-
pilles sont au bas des Poids.
4. Appuyez un Embout du Tube de Poids (76) dans l'ex-
trémité inférieure du Tube de Poids (77). Glissez le
Tube de Poids dans le trou du centre des Poids (8).
Lubrifiez les trous dans le Poids Supérieur (78).
Glissez le Poids Supérieur dans les Guides de
Poids (58).
5. Insérez deux Embout Mâle Carrés de 2" (38) dans le
Cadre Supérieur Papillon (64). Appuyez les Embouts
Mâle Ronds de 1" (41) dans le Cadre Supérieur
Papillon.
Attachez le Cadre Supérieur Papillon (64) au Cadre
Supérieur de l'Exerciseur (63) avec deux Boulons de
5/16" x 2 3/4" (20), deux Rondelles Plates de 5/16"
(19), et deux Écrous de Blocage en Nylon de 5/16" (2).
Insérez un Embout Mâle Carré de 2" (38) sur chaque
extrémité du Cadre Supérieur de l'Exerciseur (63).
3
Gorges
pour
Goupille
84
18
17
61
4
Lubrifiez
76
5
2
64
41
38
38
7
58
8
18
17
17
6
78
58
77
8
38
19
20
19
63
2
