Lieferumfang

10

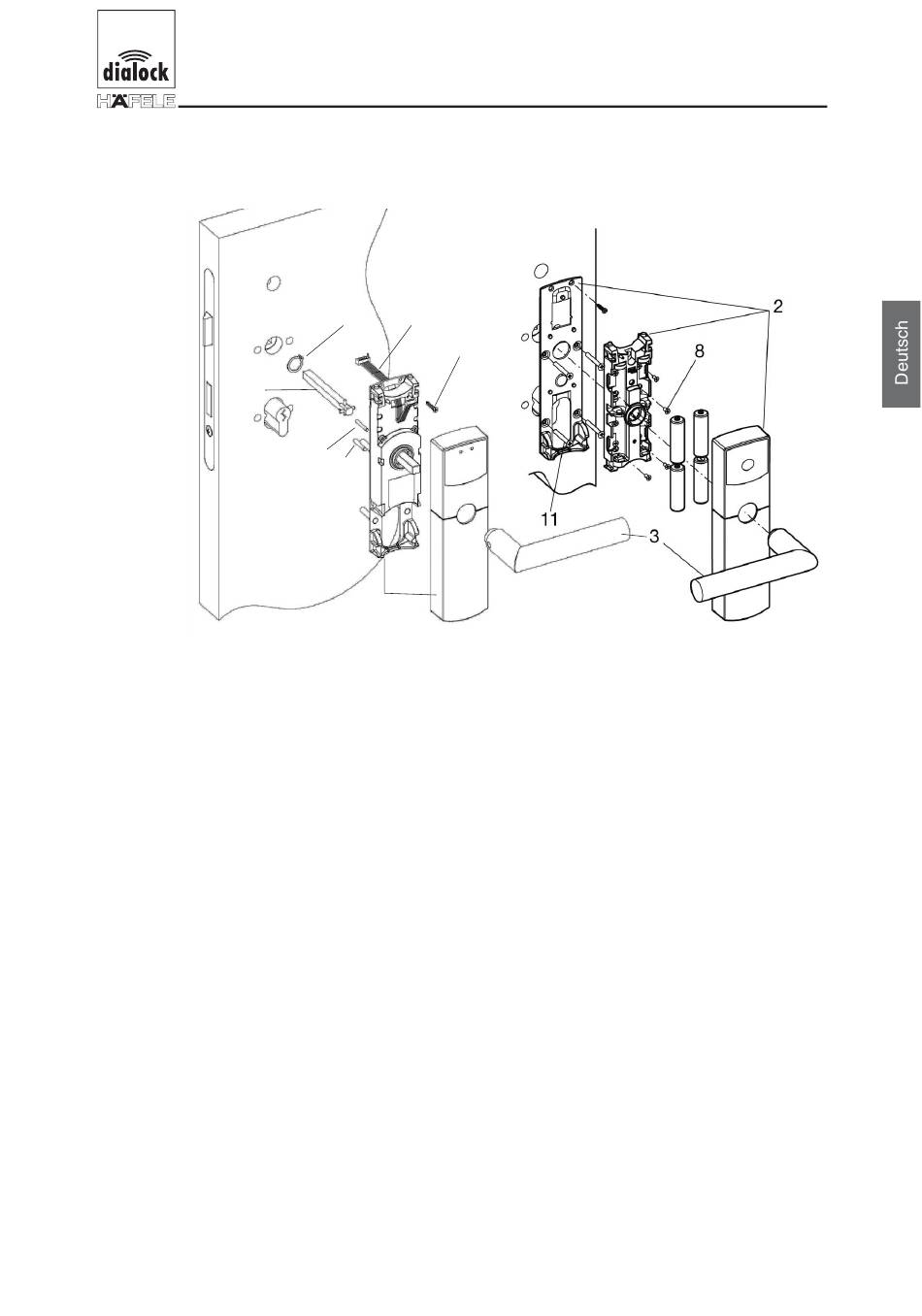

DT 100:
1 1 Außenmodul (Befestigungsblech mit Träger und Haube)
2 1 Innenmodul (Befestigungsblech mit Batterieträger und Haube)
3 2 Türdrücker mit je 1 Madenschraube
4 1 Verbindungskabel (160 mm lang) für Außenmodul
Kleinteilebeutel:
5 1 Sicherungsring
6 1 Stift 3 x 22
7 1 Stift 4 x 22
8 5 Senkkopfschrauben M3 x 6
9 2 Spanplattenschrauben 3 x 2
2 Aufkleber zur Abdeckung der Stifte
2 Madenschrauben für die Türdrücker
Die Länge der Befestigungsteile ist von der Türblattdicke abhängig.
All manuals and user guides at all-guides.com
5 4
9
6 7
1
Montage- und Bedienungsanleitung
Befestigungsteile:
10 1 Innenvierkant 8 mm
11 4 Senkkopfschrauben M4
DT 100 - Stand: 08.2011 - 732.29.137 5
