MicroScanner
Cable Verifier
Mode d'emploi
Résultats des tests de paires torsadées
Les figures suivantes illustrent des résultats de test typiques
pour les câbles à paires torsadées.
Coupure sur un câble à paires torsadées
Figure 6 indique une coupure sur le fil 4.
Remarques
Si un seul fil est coupé dans la paire ou si aucun
adaptateur de plan de câblage ou localisateur
d'identification distante n'est branché, les deux fils
signalent une coupure.
Le symbole d'avertissement (
les deux fils de la paire sont coupés, car les paires
coupées sont normales dans certaines
applications câblées.
Les trois segments représentant la longueur de la paire de
fils indiquent que la coupure est située à 3/4 de la distance à
l'extrémité du câble. La longueur du câble est de 75,4 m.
Pour afficher la distance à la coupure, utilisez
pour afficher le résultat individuel de la paire de fils. Voir
page 20.
12
) n'apparaît pas si
ou

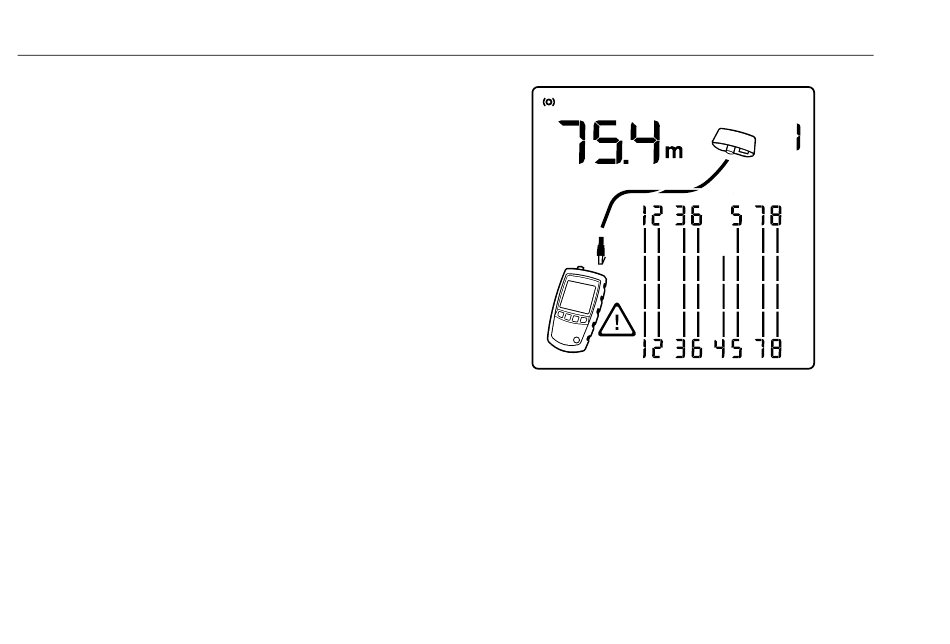

Figure 6. Coupure sur les câbles à paires torsadées
egk05.eps
