Alimentazione dell'aria compressa

L'alimentatore dell'aria compressa per la meccanica della testina di stampa, deve avere una pressione costante minima di
4 ... 6 bar avanti al regolatore.
La pressione massima prima del regolatore di pressione deve essere 7 bar dopo il regolatore 4 bar.
AVVISO!
Consigliamo di regolare la pressione dell'aria compressa su 4 bar.
Devono essere rispettati seguenti paragrafi:
•
L'aria compressa deve essere asciutta e senza olio.
•
Il regolatore della pressione con manometro deve essere collegato con un tubo di plastica (Ø 8 mm) all'alimentazione
dell'aria compressa. Allo stesso modo si deve collegare il regolatore della pressione con la meccanica di stampa,
attraverso un tubo di plastica (Ø 8 mm).
•
Il regolatore della pressione deve essere messo il più vicino possibile alla meccanica di stampa.
•
Il regolatore della pressione deve essere funzionato solamente nel senso indicato sul lato inferiore del regolatore. Il senso
della freccia indica la direzione dell'aria.
•
I tubi non devono essere piegati per nessun motivo.
•
Qualora il tubo pneumatico debba essere accorciato è importante eseguire un taglio pulito e diritto senza schiacciare il
tubo stesso. Eventualmente usare attrezzi speciali (disponibili presso rivenditori specializzati in materiale pneumatico).
•
Usare tubi di plastica (8 mm), più corti possibile.

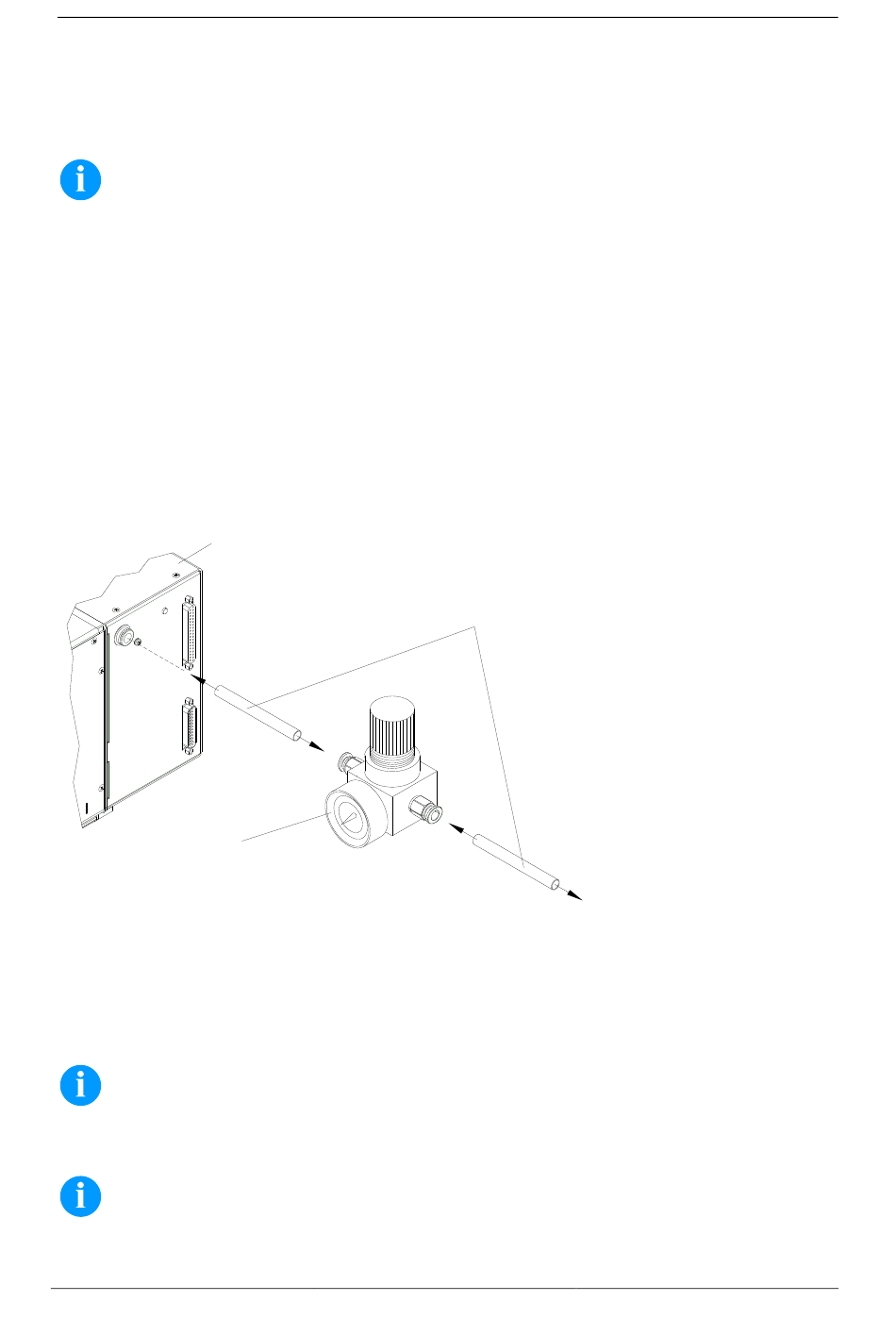

Druckmechanik
Print mechanics
Druckregler mit Manometer
Pressure regulator with manometer
Montaggio della calotta di protezione per la guida elettronica IP65
AVVISO!
Tramite il montaggio della calotta di protezione opzionale per la guida elettronica viene raggiunta la classe di
protezione IP65 secondo DIN EN 60529.
AVVISO!
Le istruzioni per il montaggio della calotta di protezione sono disponibili sul nostro sito Web www.carl-
valentin.de.
Pneumatikschlauch
Pneumatic tube 8x1
Druckluftversorgung
Pneumatic power supply
min. 4 bar, max. 7 bar
