Dynacode II IP
Montagem da mecânica de pressão em máquinas (montagem com estrutura)
AVISO!
Com a unidade de impressão aberta não são respeitados os requisitos da EN 62368-1 relativamente a caixa com
proteção contra incêndio. Estes devem ser garantidos através da integração no aparelho final.

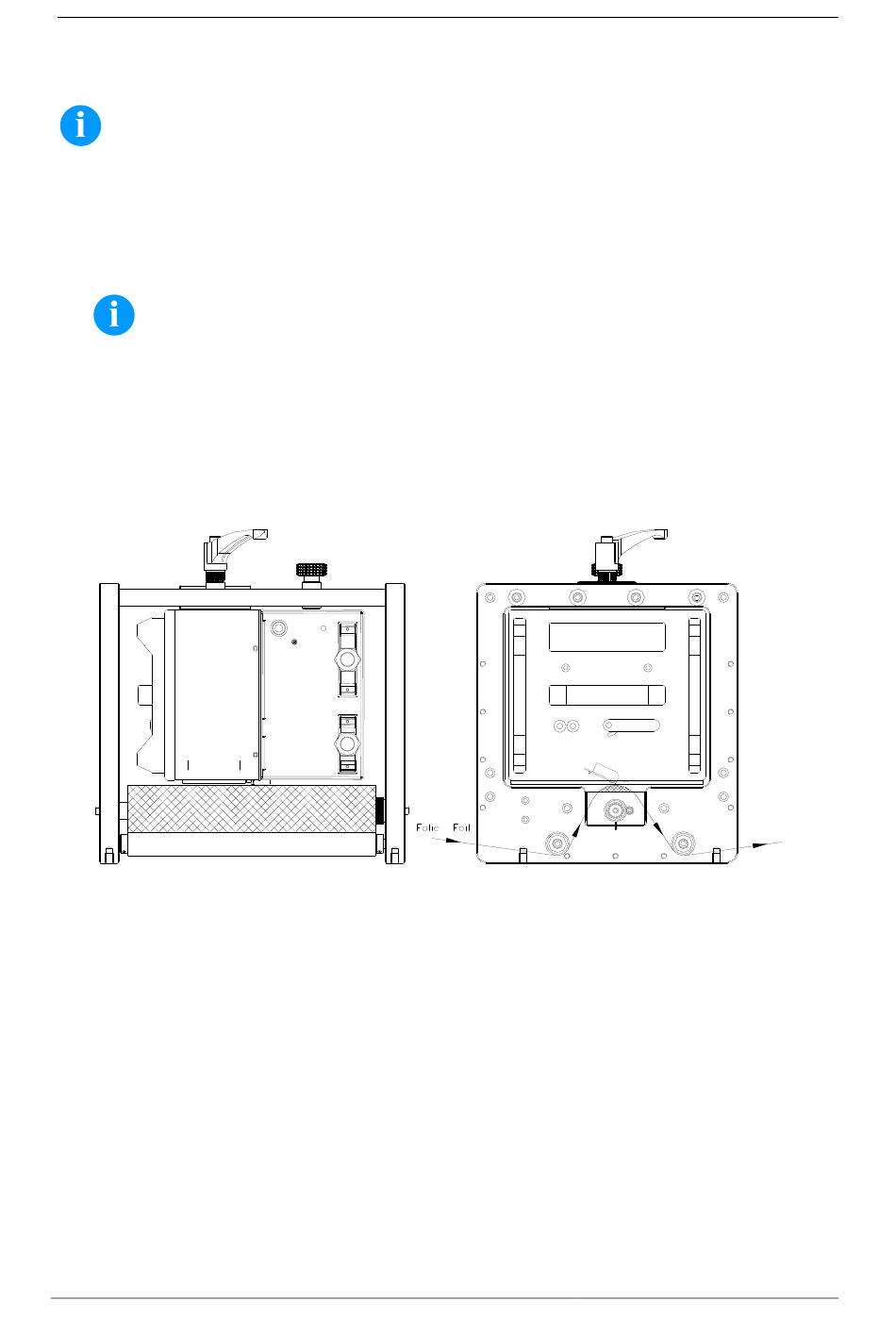

Na parte inferior da estrutura estão montadas duas roscas M8, de cada lado, que servem para firmar a estrutura à máquina.
Adicionalmente, são fornecidas peças de união multifuncionais. Devem-se ter em atenção as seguintes diretivas:
•
A profundidade máxima de aparafusamento nas roscas M8 é de 10 mm.
•
A mecânica de pressão deve ser montada com uma distância de 2 ... 3 mm relativamente da cabeça de impressão para a
placa de contrapressão.
AVISO!
Recomenda-se uma distância de 2 mm.
Não é possível manter uma distância menor na parte inferior do mecanismo de impressão, devido à barra de
vedação, caso contrário este assentará na placa de contrapressão ou rolo de impressão.
•
São alcançados os melhores resultados de impressão quando a dureza do silicone do tambor de impressão é de aprox.
40º ... 50º Shore A, ou seja, o elastómero da placa de contrapressão apresenta uma dureza de aprox. 60 ± 5 Shore A
(linha média de rugosidade Ra ≥ 3,2 mm).
•
A placa de contrapressão deve ser colocada de forma paralela relativamente ao movimento linear da película a ser
impressa e à linha de corte da cabeça de impressão. Divergências do paralelismo relativamente à linha de corte e aos
recessos na placa originam uma imagem de impressão de qualidade mais fraca nestes pontos.
Montagem da mecânica de pressão em máquinas (montagem sem estrutura)
Caso de o aparelho seja utilizado sem estrutura de montagem, o módulo de impressão pode ser fixado do lado superior com
quatro parafusos M6. A profundidade máxima de aparafusamento dos parafusos M6 é de 6 mm.
