Installation de la mécanique aux machines (installation avec le cadre)
REMARQUE!
Les exigences de la norme EN 62368-1 concernant le carter de protection anti-incendie ne sont pas remplies sur
l'unité d'impression ouverte, conditionné par la construction. Ceux-ci doivent être garantis par l'installation dans la
machine finale.

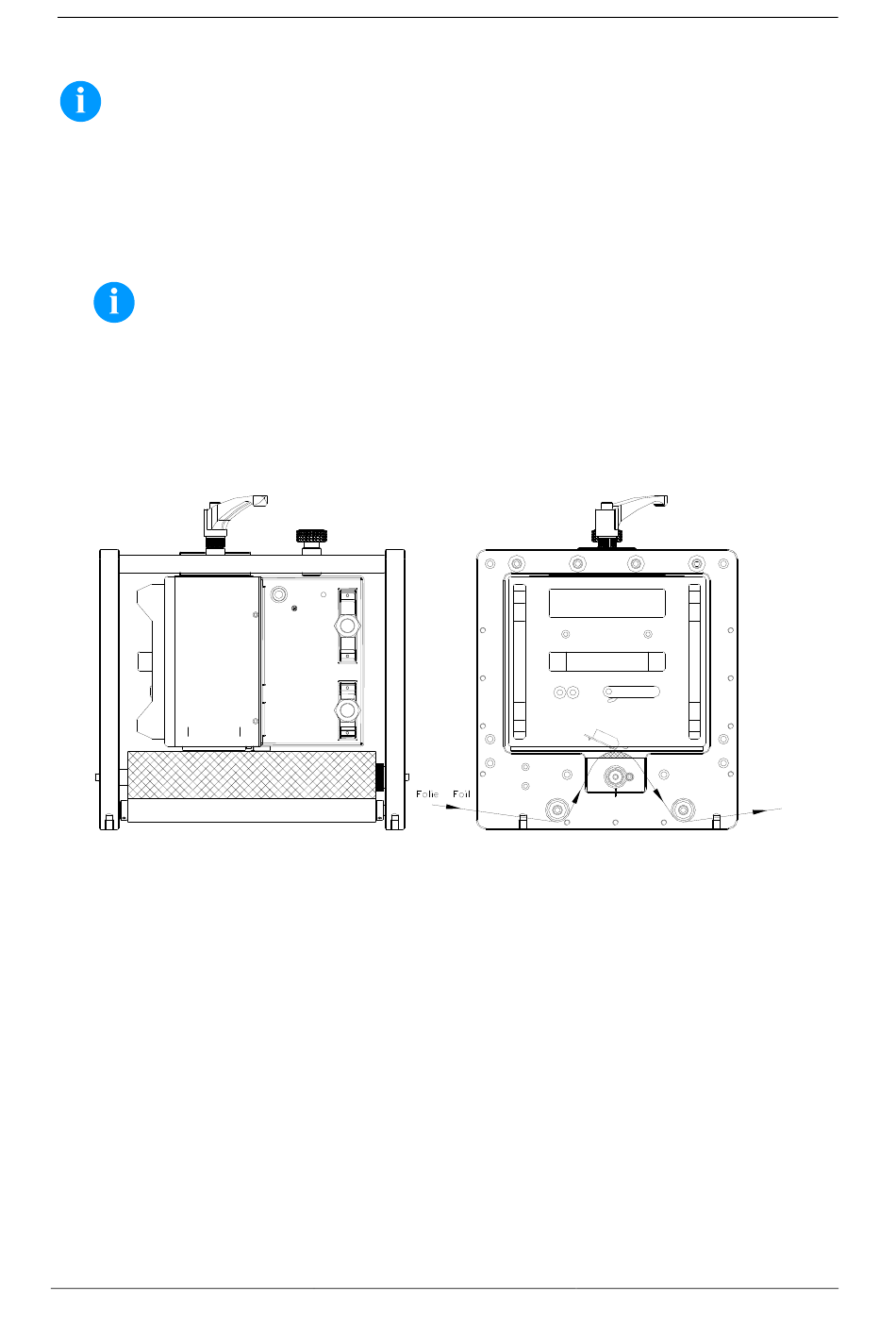

De dessous de cadre se trouvent respectivement deux filetages M8 qui servent à la fixation à la machine. En plus, des
connecteurs multifonctionnels sont livrés. Noter les conditions suivantes:
•
Dans les filetages M8 on peut visser au maximum 10 mm.
•
La mécanique d'impression doit être installée avec une distance de 2 ... 3 mm entre la tête d'impression et le rouleau
d'impression.
REMARQUE!
Une distance de 2 mm est recommandé.
Une distance plus faible n'est pas possible sur base du bord d'étanchéité au dessous de la mécanique
d'impression, puisque celle-ci frotte contre la plaque de contre-pression ou le rouleau de pression.
•
Les meilleures qualités d'impression sont atteintes pendant que la silicone du rouleau de pression consiste d'une dureté
d'environ 40° ... 50° Shore A et/ou l'élastomètre de la plaque de contre-pression d'une dureté d'environ 60 ± 5 Shore A
(Ra ≥ 3,2 mm).
•
La surface d'impression doit être installée parallèlement au mouvement linéaire de la tête. Différences de parallélisme et
cavités dans la surface de 0,2 mm peuvent avoir pour conséquence une impression plus faible dans ses positions.
Installation de la mécanique aux machines (installation sans le cadre)
Si vous utilisez la machine sans cadre, on peut fixer le bloc d'impression directe de l'haut avec quatre vis M6. La profondeur du
trou pour les vis M6 peut avoir 6 mm au maximum.
