Approvisionnement de l'air comprimé
L'approvisionnement air comprimé doit avoir une pression permanente avant le régulateur de pression de 4 ... 6 bar au
minimum pour la mécanique de la tête d'impression. La pression maximale avant le régulateur de pression est 7 bars et après
le régulateur de pression 4 bars.
REMARQUE!
Un approvisionnement d'air comprimé de 4 bars est recommandé
Noter les conditions ci-dessous:
•
L'air comprimé doit être sec et sans huile.
•
Le régulateur de la pression avec manomètre doit être connecté avec un tube plastique Ø 8 mm par l'entretoise
pneumatique à l'approvisionnement air comprimé. De même manière on doit connecter le régulateur de la pression et la
mécanique d'impression par un tube plastique Ø 8 mm.
•
Positionner le régulateur de la pression le plus proche que possible de la mécanique d'impression.
•

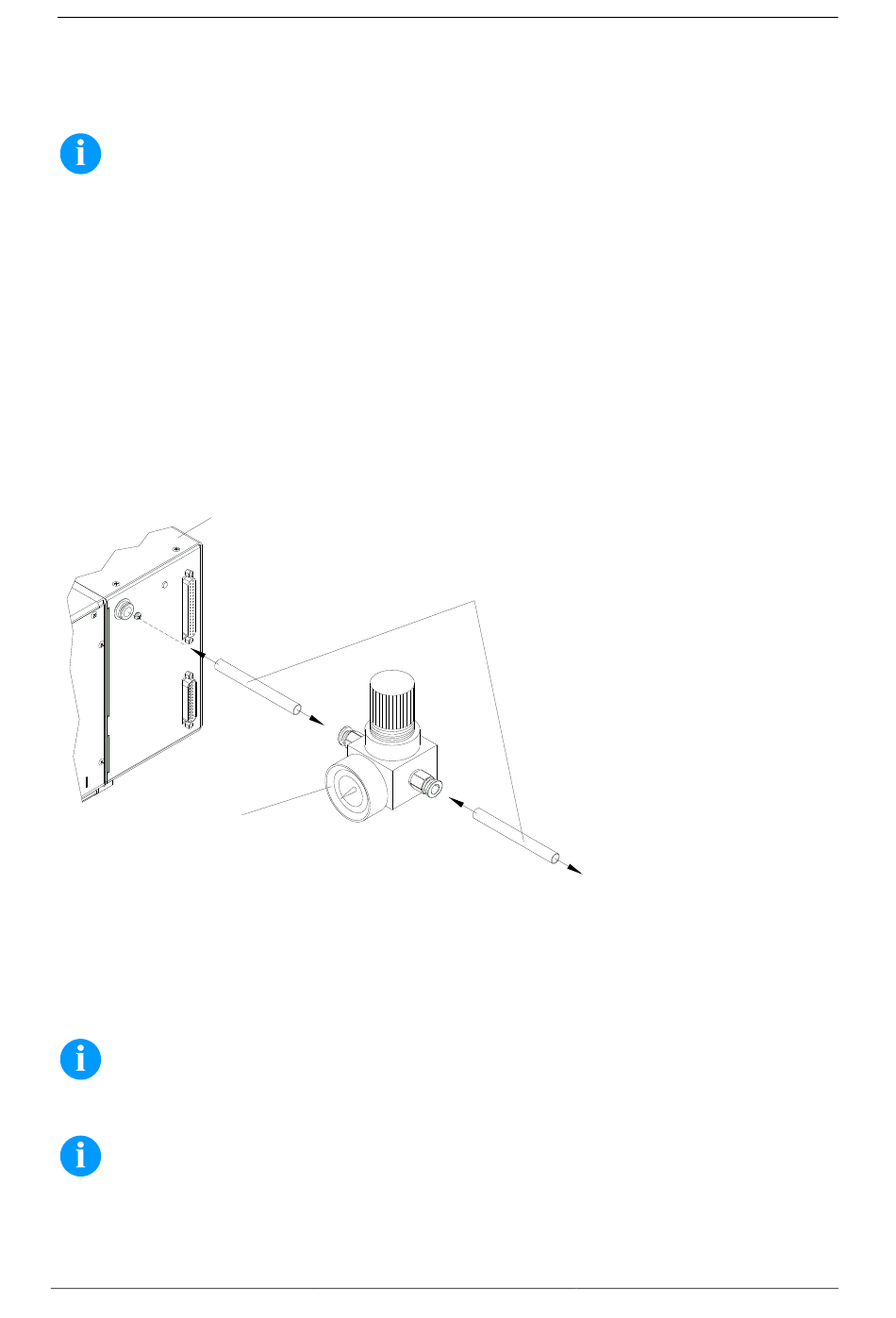

Le régulateur de la pression ne peut utiliser que dans la direction indiquée dans le dessous. La direction (voir l'illustration
dessous) indique la voie de circulation.
•
Les tubes plastiques ne doivent pas avoir des coudes.
•
Raccourcir des tubes avec une coupe à angle droit et sans écraser le tube. Si nécessaire, utilisez des outils spéciaux
(disponible en commerce spécialisé d'équipement pneumatique).
•
Assurer une longueur courte des tubes plastiques de 8 mm.
Druckmechanik
Print mechanics
Druckregler mit Manometer
Pressure regulator with manometer
Montage du capot de protection pour l'unité de contrôle IP65
REMARQUE!
En installant le capot de protection optionnel, on obtient la classe de protection IP 65 selon DIN EN 60529.
REMARQUE!
Les instructions de montage du capot de protection pour l'unité de contrôle IP65 se trouvent sur notre site
Internet www.carl-valentin.de.
Pneumatikschlauch
Pneumatic tube 8x1
Druckluftversorgung
Pneumatic power supply
min. 4 bar, max. 7 bar
