6.5 Séquence de fonctionnement du brûleur
6.5.1 Démarrage brûleur
M
123 131
VS VF VR
128
48 85
MAX
121
M
MIN
0
C
6
2
A B
1
0
128 153
131
0 sec
20169283
0 s : Fermeture télécommande TL, démarrage moteur.
La pompe 3) aspire le combustible de la cuve à
travers le conduit 1) et le refoule sous pression. Le
piston 4) se soulève et le combustible revient dans la
cuve par les tuyaux 5)-7).
La vis 6) ferme le bypass vers l'aspiration et les
électrovannes 2)-8)-9)-16), désexcitées, ferment la
voie vers le gicleur.
6 s : Démarrage du servomoteur : il tourne vers la droite
de 130°, à savoir jusqu'à l'intervention du contact sur
la came I) (Fig. 32 à la page 28).
Le volet d'air se positionne sur la puissance MAX.
48 s : Phase de pré-ventilation avec le débit d'air de la
puissance MAX.
85 s : Le servomoteur tourne vers la gauche jusqu'à
l'intervention du contact sur la came III) (Fig. 32 à la
page 28).
121 s : Le volet d'air et le variateur de pression se placent
en position de puissance à l'allumage.
123 s : L'étincelle jaillit de l'électrode d'allumage.
128 s : Les électrovannes 2) - 8) - 9) -16) s'ouvrent ; le
combustible passe dans le conduit 10), à travers le
filtre 11) et entre dans le gicleur. Une partie du
combustible sort pulvérisée du gicleur et, au contact
avec l'étincelle, elle s'allume : flamme à faible
puissance, point A ; la partie restante du combustible
passe dans le conduit 12 à la pression établie par le
variateur 13, puis à travers le conduit 7), elle revient
dans la cuve.
131 s : L'étincelle s'éteint.
153 s : Fin du cycle de démarrage.
6.6 Contrôles finals
 Obscurcir le capteur
télécommandes : le brûleur doit démarrer et s'arrêter après
environ 5 s de l'allumage.
 Illuminer le capteur
télécommandes : le brûleur doit démarrer et, après environ
10s, il doit se bloquer.
 Obscurcir le capteur de flamme avec le brûleur en
fonctionnement, la séquence suivante doit se produire :
la flamme s'éteint dans 1s et le cycle est répété.
20166449
Mise en marche, réglage et fonctionnement du brûleur
D
E
de flamme et fermer
de flamme et fermer

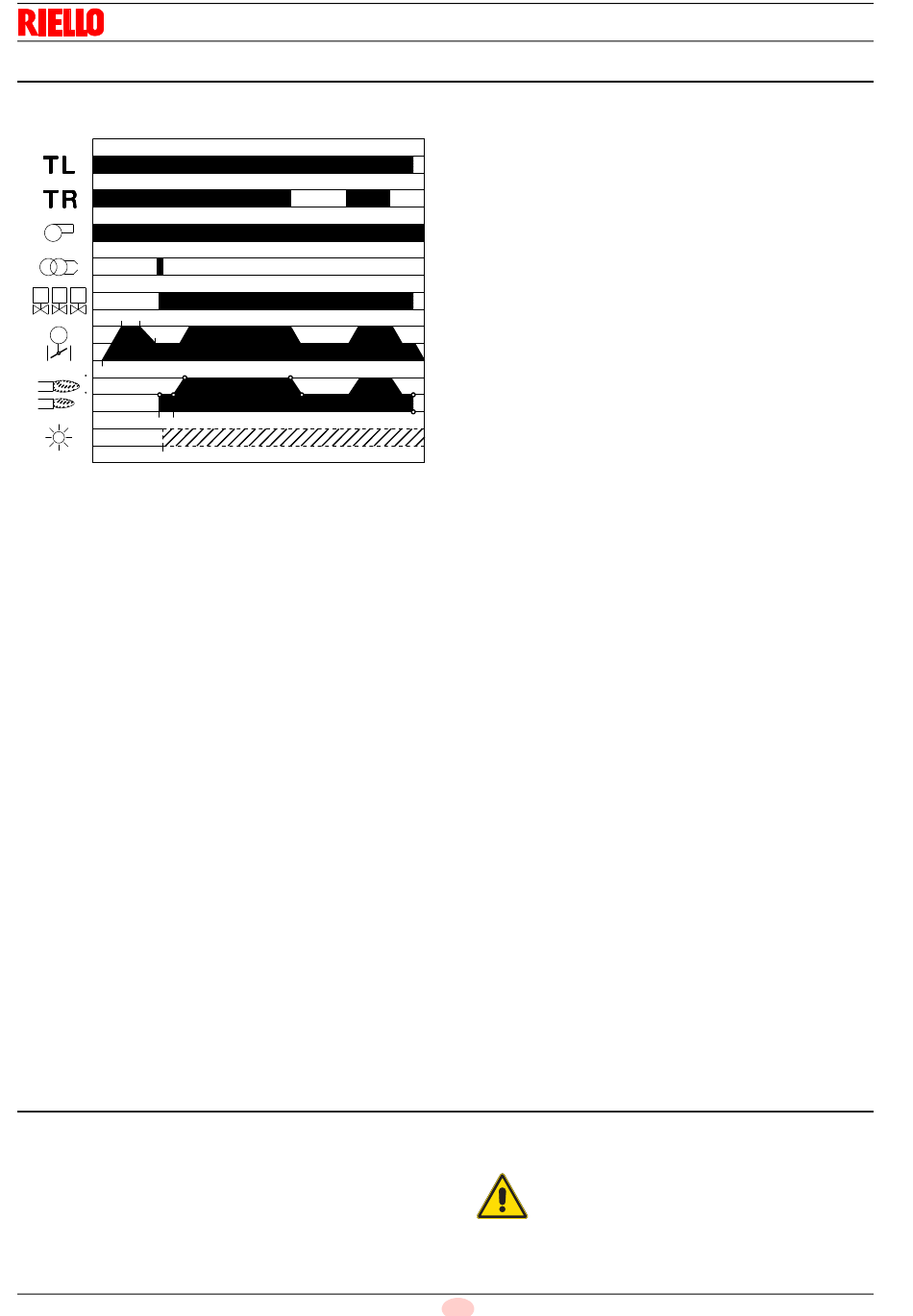

6.5.2 Fonctionnement de régime
Brûleur sans le régulateur de puissance RWF
Une fois le cycle de démarrage terminé, la commande du
servomoteur passe à la télécommande TR qui contrôle la
pression ou la température dans la chaudière, point B.
 Si la température ou la pression est basse ce qui fait que la
télécommande TR soit fermée, le brûleur augmente
progressivement la puissance jusqu'à la valeur MAX (partie
B-C).
 Si la température ou la pression augmente jusqu'à
l'ouverture de TR, le brûleur diminue progressivement la
puissance jusqu'à la valeur MIN (partie D-E). Et ainsi de
suite.
 L'arrêt du brûleur s'effectue quand la demande de chaleur
est inférieure à celle fournie par le brûleur à la puissance
F
MIN. (partie F-G).
G
La télécommande TL s'ouvre, le servomoteur revient à
l'angle 0° limité par le contact de la came II)(Fig. 33 à la
page 28). Le volet se ferme complètement pour réduire au
minimum les dispersions thermiques.
À chaque changement de puissance, le servomoteur modifie
Fig. 35
automatiquement le débit du fioul (variateur de pression) et le
débit de l'air (volet ventilateur).
Brûleur avec le régulateur de puissance RWF
Se référer au manuel en dotation avec le régulateur.
6.5.3

Absence d'allumage

Si le brûleur ne s'allume pas il y a le blocage dans les 5 s qui
suivent l'ouverture de la vanne fioul et la phase de post-
ventilation qui dure 15 s commence.
6.5.4 Extinction du brûleur en marche
Si la flamme s'éteint accidentellement lors du fonctionnement, le
brûleur se bloque en sécurité en 1 s.
les  Ouvrir la télécommande TL et ensuite TS, avec brûleur
en fonction : le brûleur doit s'arrêter.
les
Contrôler si les blocages mécaniques des
dispositifs de réglage sont bien serrés.
ATTENTION
30 F
