8.2. Programmateur
En cas d'utilisation d'un programmateur Valeo comme élément de commande, un relais automobile 24 V (courant de commutation >1,5 A) avec un
courant absorbé inférieur à 400 mA doit être utilisé, conformément au schéma électrique suivant.
Borne 58
Borne 15
Borne 30
Borne 31
5A
5A
1
10
11
2
Valeo
une horloge de
8
programmation
12
4

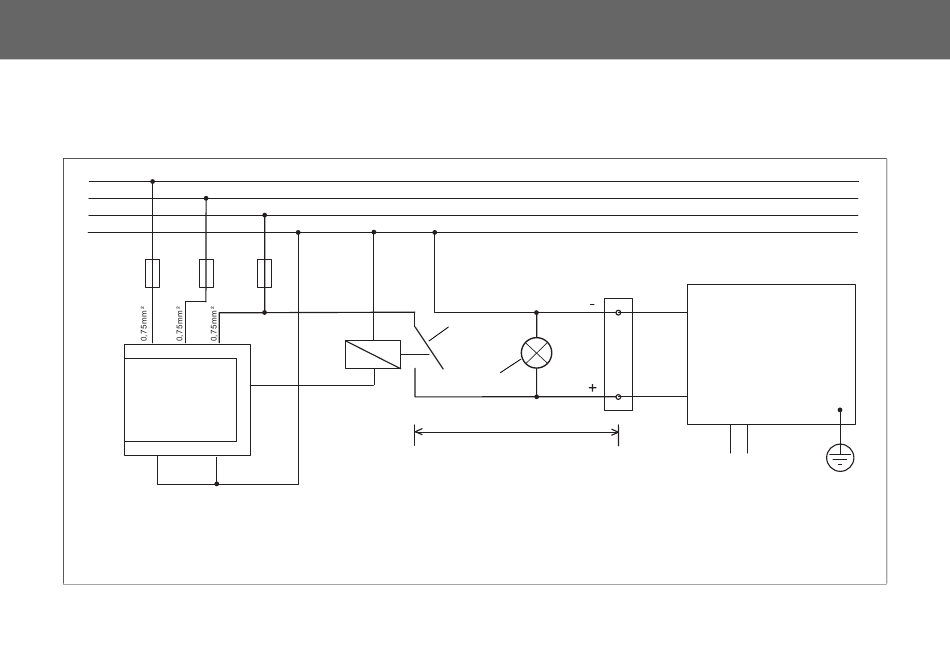

Image 8: Commutation avec programmateur, sans convertisseur CC/CC
14
5A
Au moins 30 V DC
1,5 A
24 V
max.
0,4 A
Voyant de fonctionnement
24 V CC max. 250 mA
Définition des dimensions des
câbles selon le tableau page 13.
Raccordement externe
Pilotage
BN
5
Valeo
Thermo CC
2
RD
690 V CC
Respecter la protection par fusible prescrite !
- Dispositif de protection contre les surintensités
Voir chapitre : « Installation », figure 5
Thermo DC 200
