50 | Schéma des composants intérieurs et liste des pièces
17.2.6 Groupe 6

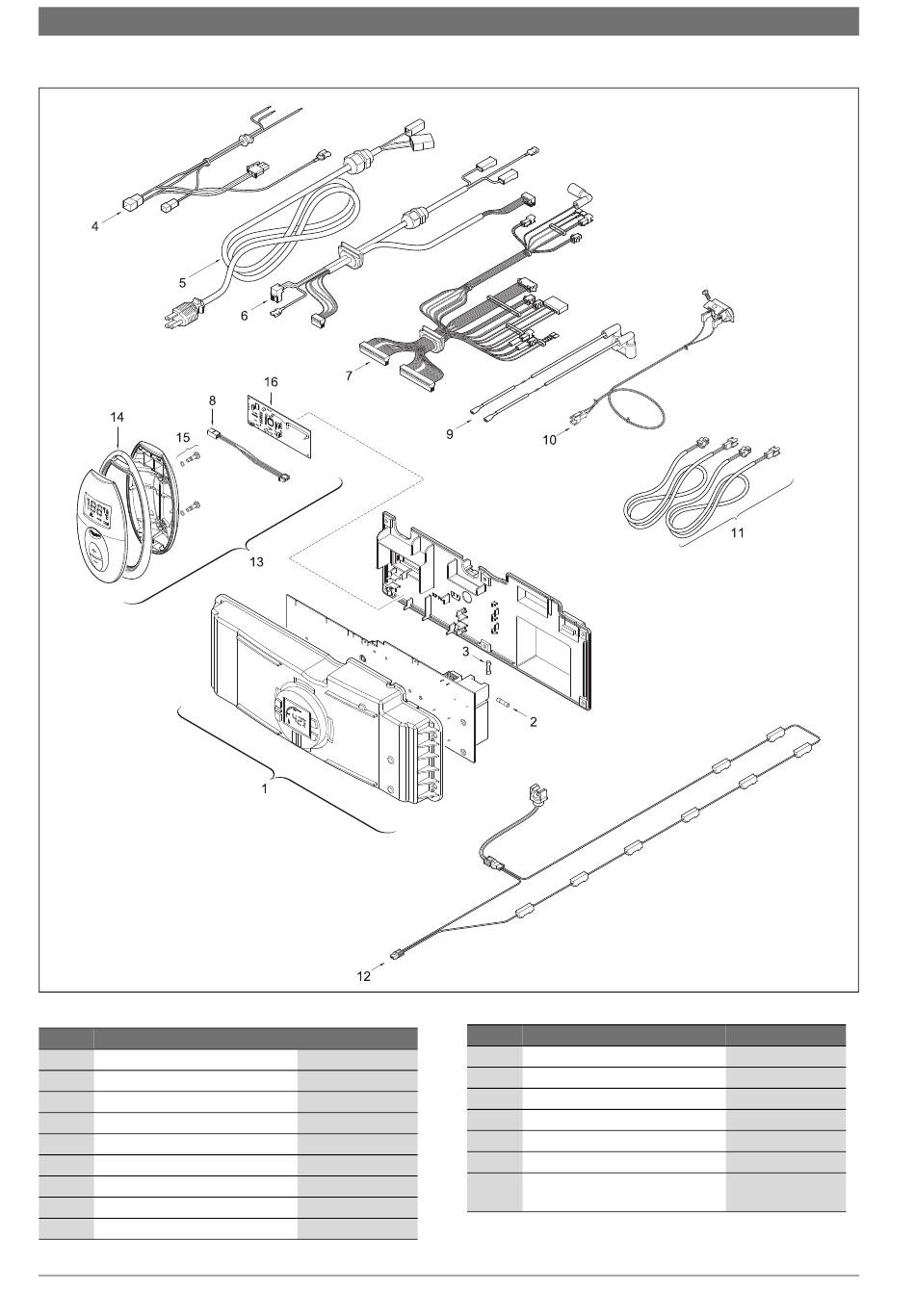

Fig. 71 Schéma des composants
Elément
Description
1
Panneau de commande
2
Fusible T2,5 A
3
Fusible T1,6 A
4
Câbles d'alimentation électrique
5
Câble d'alimentation électrique
6
Câbles du ventilateur
7
Faisceau de câbles
8
Câble
9
Câbles d'électrode
Tab. 28
6 720 809 776 (2014/09)
Elément
Référence
10
8 738 708 386
11
1 904 521 342 0
12
8 700 609 008 0
13
8 704 401 371 0
14
8 704 401 378 0
15
8 704 401 347 0
16
8 738 701 757 0
8 704 401 244 0
Tab. 28
8 704 401 346 0
Description
Limiteur de fumées
Kit de mise en cascade intelligente
Kit Prévention du gel
Télécommande (en option)
Joint formé (en option)
Vis (en option)
Circuit imprimé émetteur-récepteur
(en option)
6720644956-09.1V
Référence
8 700 400 032 0
7 709 003 962
7 709 003 665
TSTAT2
8 700 201 012 0
8 703 401 109 0
8 708 300 123 0
940 ESO
