Verwendungszweck der
Wärmepumpe

2.1 Anwendungsbereich

Die Luft/Wasser-Wärmepumpe ist ausschließlich für die Erwär-
mung von Heizungswasser vorgesehen.Sie kann in vorhande-
nen oder neu zu errichtenden Heizungsanlagen eingesetzt wer-
den.
Die Wärmepumpe ist für den monoenergetischen und bivalenten
Betrieb bis -25 °C Luftaußentemperatur geeignet.
Im Dauerlauf ist eine Temperatur des Heizwasserrücklaufs von
mehr als 18 °C einzuhalten, um ein einwandfreies Abtauen des
Verdampfers zu gewährleisten.
Die Wärmepumpe ist nicht ausgelegt für den erhöhten Wärme-
bedarf während der Bauaustrocknung, deshalb muss der zusätz-
liche Wärmebedarf mit speziellen, bauseitigen Geräten erfolgen.
Für eine Bauaustrocknung im Herbst oder Winter empfiehlt es
sich einen zusätzlichen Elektroheizstab (als Zubehör erhältlich)
zu installieren.
ACHTUNG!
Das Gerät ist nicht für Frequenzumrichterbetrieb geeignet.

2.2 Arbeitsweise

Außenluft wird vom Ventilator angesaugt und dabei über den
Verdampfer (Wärmetauscher) geleitet. Der Verdampfer kühlt die
Luft ab, d.h. er entzieht ihr Wärme. Die gewonnene Wärme wird
im Verdampfer auf das Arbeitsmedium (Kältemittel) übertragen.
Mit Hilfe eines elektrisch angetriebenen Verdichters wird die auf-
genommene Wärme durch Druckerhöhung auf ein höheres Tem-
peraturniveau „gepumpt" und über den Verflüssiger (Wärmeaus-
tauscher) an das Heizwasser abgegeben.
Dabei wird die elektrische Energie eingesetzt, um die Wärme der
Umwelt auf ein höheres Temperaturniveau anzuheben. Da die
der Luft entzogene Energie auf das Heizwasser übertragen wird,
bezeichnet man dieses Gerät als Luft/Wasser-Wärmepumpe.
Die Luft/Wasser-Wärmepumpe besteht aus den Hauptbauteilen
Verdampfer, Ventilator und Expansionsventil, sowie dem ge-
räuscharmen Verdichter, dem Verflüssiger und der elektrischen
Steuerung.
Bei tiefen Umgebungstemperaturen lagert sich Luftfeuchtigkeit
als Reif auf dem Verdampfer an und verschlechtert die Wärmeü-
bertragung. Der Verdampfer wird durch die Wärmepumpe nach
Bedarf automatisch abgetaut. Je nach Witterung können dabei
Dampfschwaden am Luftausblas entstehen.
www.dimplex.de
All manuals and user guides at all-guides.com
3

Lieferumfang

3.1 Grundgerät
Die Wärmepumpe wird in Kompaktbauweise geliefert und enthält
unten aufgeführte Bauteile.
Der Kältekreis ist „hermetisch geschlossen" und enthält das vom
Kyoto-Protokoll erfasste fluorierte Kältemittel R404A mit einem
GWP-Wert von 3260. Es ist FCKW-frei, baut kein Ozon ab und
ist nicht brennbar.

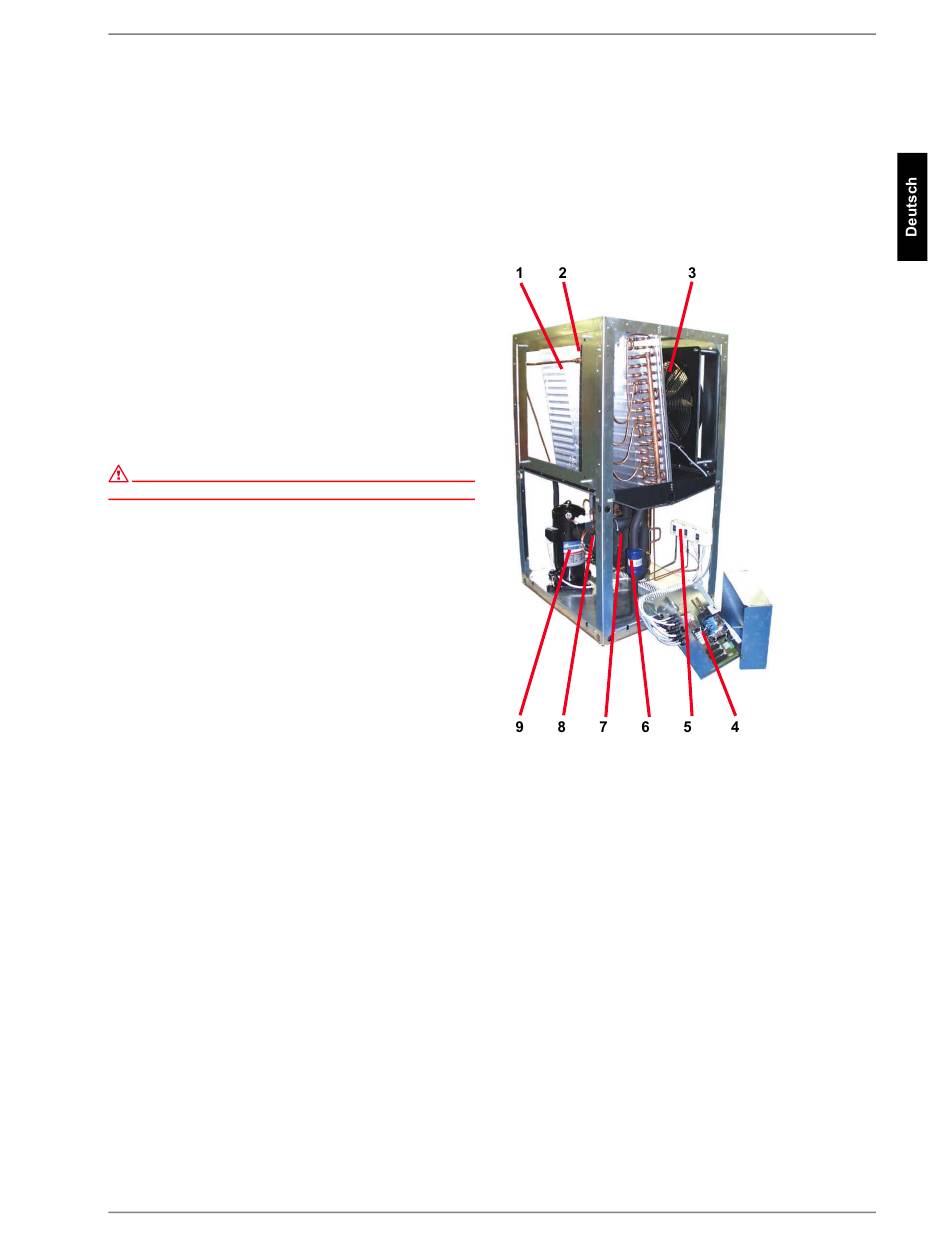

1)
Verdampfer
2)
Rückschlagventil
3)
Ventilator
4)
Schaltkasten
5)
Pressostate
6)
Filtertrockner
7)
Verflüssiger
8)
Expansionsventil
9)
Verdichter
3.1
DE-3
