3.2
3.2 Boîtier électrique
Le boîtier électrique est monté dans la pompe à chaleur. Le boî-
tier électrique peut être rabattu après avoir retiré l'habillage fron-
tal inférieur et dévissé la vis de fixation se trouvant en haut à
droite.
Dans le boîtier électrique se trouvent les bornes de connexion au
secteur ainsi que les contacteurs de puissance, l'unité de démar-
rage progressif et le gestionnaire de pompe à chaleur.
Le gestionnaire de pompe à chaleur est un appareil de com-
mande et de régulation électronique facile à utiliser. Il commande
et surveille toute l'installation de chauffage en fonction de la tem-
pérature extérieure, de la production d´eau chaude et des dispo-
sitifs de sécurité.
La sonde de température extérieure à installer par le client, y
compris son matériel de fixation est fournie avec le gestionnaire
de pompe à chaleur.
Mode de fonctionnement et utilisation du gestionnaire de pompe
à chaleur sont décrits dans les instructions d'utilisation livrées
avec l'appareil.
4
Accessoires
4.1 Télécommande
Une station de télécommande est disponible comme accessoire
spécial pour améliorer le confort. La commande et le guidage par
menus sont identiques à ceux du gestionnaire de pompe à cha-
leur. Le raccordement s'effectue via un câble de téléphone à 6
fils (accessoires spéciaux) avec fiche Western.
REMARQUE
Peut être utilisé directement comme station de télécommande dans le cas
de régulateurs de chauffage à unité de commande amovible.
4.2 Système de contrôle-
commande des bâtiments
Le gestionnaire de pompe à chaleur peut être relié au réseau
d'un système de contrôle-commande des bâtiments grâce à la
carte d'interface respective. Pour le raccordement précis et le
paramétrage de l'interface, respecter les instructions de mon-
tage supplémentaires de la carte d'interface.
Les liaisons réseau suivantes sont possibles pour le gestionnaire
de pompes à chaleur :
Modbus
EIB, KNX
Ethernet
FR-4
All manuals and user guides at all-guides.com
4.3 Calorimètre WMZ
4.3.1 Description générale
Le calorimètre (WMZ 25/32) sert à répertorier la quantité de cha-
leur dégagée. Ce calorimètre est disponible comme accessoire.
Deux calorimètres sont requis pour la mesure de la quantité de
chaleur du fait de la présence d'un échangeur thermique.
Des capteurs situés dans les circuits de départ et de retour des
conduites de l'échangeur thermique et un module électronique
saisissent les données mesurées et transmettent un message au
gestionnaire de pompe à chaleur, qui, en fonction du mode ac-
tuel de la pompe à chaleur (chauffage/eau chaude sanitaire/eau
de piscine), additionne la quantité de chaleur en kWh et affiche
le résultat dans les menus caractéristiques d'exploitation et his-
torique.
REMARQUE
Le calorimètre est conforme aux exigences de qualité du programme
allemand de stimulation du marché qui favorise l'installation de pompes
à chaleur performantes. Il n'est pas soumis à l'étalonnage obligatoire et
ne peut donc pas être utilisé pour le décompte des coûts de chauffage !
4.3.2 Intégration hydraulique et électrique
Le calorimètre a besoin de deux dispositifs de mesure pour saisir
les données.
Les deux tuyaux de mesure doivent être installés le plus près
possible de la pompe à chaleur, dans le circuit générateur.
Pour éviter toute turbulence pouvant entraîner des mesures in-
correctes de la quantité de chaleur, il est recommandé de laisser
un écartement de 50 cm entre les dispositifs de mesures et les
pompes, vannes et autres composants installés.

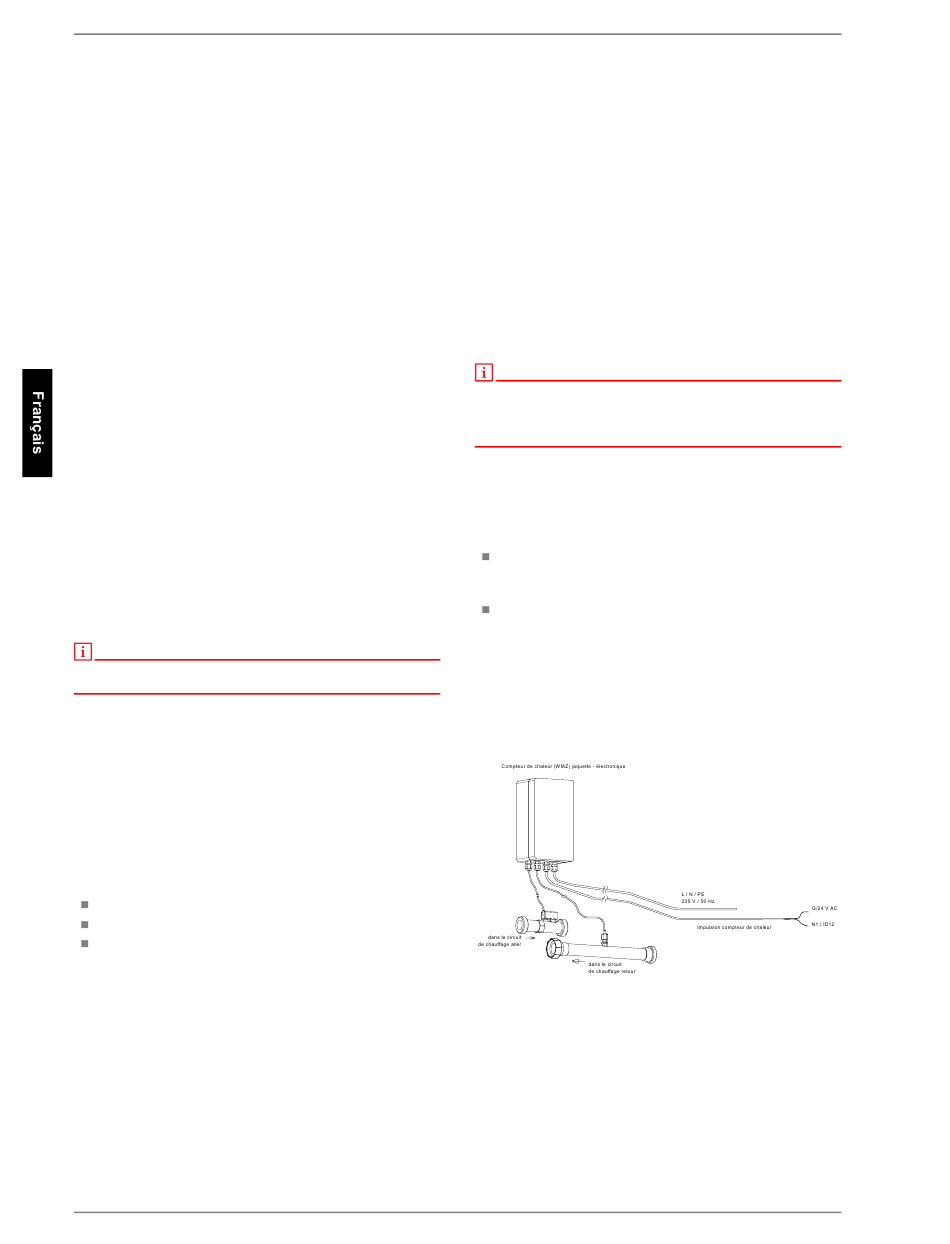

du calorimètre
Un tube de mesure du débit
à monter dans le circuit de départ de la pompe à chaleur
(respecter le sens du débit).
Un capteur de température (tuyau de cuivre avec doigt de
gant) à monter dans le circuit retour de la pompe à chaleur.
