7.4.3 Montage der Anlegefühler
Die Montage der Anlegefühler ist nur notwendig, falls diese im
Lieferumfang der Wärmepumpe enthalten, aber nicht eingebaut
sind.
Die Anlegefühler können als Rohranlegefühler montiert oder in
die Tauchhülse des Kompaktverteilers eingesetzt werden.

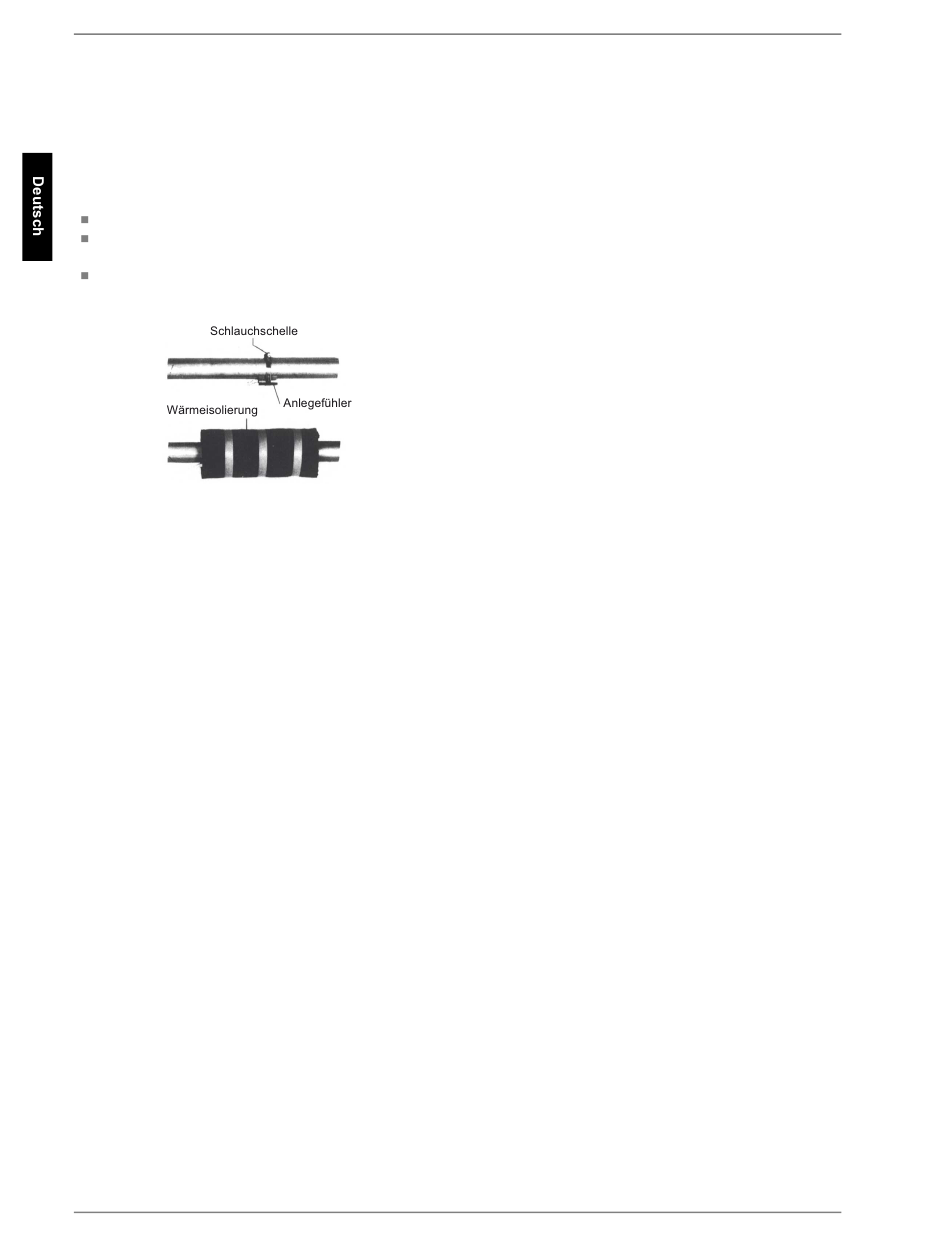

Montage als Rohranlagefühler
Heizungsrohr von Lack, Rost und Zunder säubern
Gereinigte Fläche mit Wärmeleitpaste bestreichen (dünn
auftragen)
Fühler mit Schlauchschelle befestigen (gut festziehen, lose
Fühler führen zu Fehlfunktionen) und thermisch isolieren
7.4.4 Verteilsystem Warmwasser
Kompaktverteiler KPV und Doppelt differenzdruckloser Verteiler
fungieren als Schnittstelle zwischen der Wärmepumpe, dem Hei-
zungsverteilsystem, dem Pufferspeicher und evtl. auch dem
Warmwasserspeicher. Dabei wird statt vieler Einzelkomponen-
ten ein kompaktes System verwendet, um die Installation zu ver-
einfachen. Weitere Informationen sind der jeweiligen Montage-
anweisung zu entnehmen.
Kompaktverteiler
Der Rücklauffühler kann in der Wärmepumpe verbleiben oder ist
in die Tauchhülse einzubringen. Der noch vorhandene Hohlraum
zwischen Fühler und Tauchhülse muss mit Wärmeleitpaste voll-
ständig ausgefüllt sein.
Doppelt differenzdruckloser Verteiler
Der Rücklauffühler muss in die Tauchhülse des Doppelt diffe-
renzdrucklosen Verteilers eingebaut werden, um von den Heiz-
kreispumpen der Erzeuger- und Verbraucherkreise durchströmt
zu werden.
7.5 Elektrischer Anschluss
7.5.1 Allgemein
Bei der Inbetriebnahme sind die länderspezifischen sowie die
einschlägigen VDE-Sicherheitsbestimmungen, insbesondere
VDE 0100 und die Technischen Anschlussbedingungen der En-
ergieversorgungsunternehmen (EVU) und der Versorgungsnetz-
betreiber zu beachten!
Zur Gewährleistung der Frostschutzfunktion darf der Wärme-
pumpenmanager nicht spannungsfrei geschaltet und die Wär-
mepumpe muss durchströmt werden.
Die Schaltkontakte der Ausgangsrelais sind entstört. Deshalb
wird abhängig vom Innenwiderstand eines Messinstruments
auch bei nicht geschlossenen Kontakten eine Spannung gemes-
sen, die aber weit unterhalb der Netzspannung liegt.
DE-8
All manuals and user guides at all-guides.com
An den Regler-Klemmen N1-J1 bis N1-J7; N1-J9 bis N1-J11; N1-
J24 und der Klemmleiste X3 liegt Kleinspannung an. Wenn
wegen eines Verdrahtungsfehlers an diese Klemmen Netzspan-
nung angelegt wird, wird der Wärmepumpenmanager zerstört.
7.5.2 Elektrische Anschlussarbeiten
1)
2)
3)
4)
5)
6)
7)
8)
9)
10) Der Rücklauffühler (R2) ist bei der Wärmepumpe für
11) Der Außenfühler (R1) wird an den Klemmen GND und N1-
12) Der Warmwasserfühler (R3) ist im Warmwasserspeicher
Die 3-adrige Versorgungsleitung für den Leistungsteil der
Wärmepumpe wird vom Stromzähler der Wärmepumpe
über das EVU-Sperrschütz (falls gefordert) in die Wärme-
pumpe geführt (Lastspannung siehe Anleitung Wärme-
pumpe).
Anschluss der Lastleitung am Schaltblech der Wärme-
pumpe über Klemmen X1: L/N/PE.
In der Leistungsversorgung für die Wärmepumpe ist eine all-
polige Abschaltung mit mindestens 3 mm Kontaktöffnungs-
abstand (z.B. EVU-Sperrschütz, Leistungsschütz), sowie
ein allpoliger Sicherungsautomat, mit gemeinsamer Auslö-
sung aller Außenleiter, vorzusehen (Auslösestrom und Cha-
rakteristik gemäß Geräteinformation).
Die
3-adrige
Versorgungsleitung
Wärmepumpenmanager (Heizungsregler N1) wird in die
Wärmepumpe geführt. Anschluss der Steuerleitung am
Schaltblech der Wärmepumpe über Klemmen X2: L/N/PE.
Die Versorgungsleitung (L/N/PE~230V, 50Hz) für den WPM
muss an Dauerspannung liegen und ist aus diesem Grund
vor dem EVU-Sperrschütz abzugreifen bzw. an den
Haushaltsstrom anzuschließen, da sonst während der EVU-
Sperre wichtige Schutzfunktionen außer Betrieb sind.
Das EVU-Sperrschütz (K22) mit Hauptkontakten und einem
Hilfskontakt ist entsprechend der Wärmepumpenleistung
auszulegen und bauseits beizustellen.
Der Schließer-Kontakt des EVU-Sperrschütz wird von
Klemmleiste G/24 V AC zur Steckerklemme J5/ID3
geschleift. VORSICHT! Kleinspannung!
Das Schütz (K20) für den Tauchheizkörper (E10) ist bei
monoenergetischen Anlagen (2.WE) entsprechend der
Heizkörperleistung auszulegen und bauseits beizustellen.
Die
Ansteuerung
(230VAC)
Wärmepumpenmanager über die Klemmen N und N1-J13/
NO4.
Das Schütz (K21) für die Flanschheizung (E9) im
Warmwasserspeicher
ist
Heizkörperleistung auszulegen und bauseits beizustellen.
Die Ansteuerung (230VAC) erfolgt aus dem WPM über die
Klemmen N und N1-J16/NO 10.
Die
Schütze
der
Punkte
Elektroverteilung eingebaut. Die Lastleitungen für die
Heizkörper sind entsprechend DIN VDE 0100 auszulegen
und abzusichern.
Alle installierten Leitungen müssen als dauerhafte und feste
Verdrahtung ausgeführt sein.
Die Heizungsumwälzpumpe (M13) wird an den Klemmen N
und N1-J13/NO 5 angeschlossen.
Die Warmwasserladepumpe (M18) wird an den Klemmen N
und N1-J13/NO 6 angeschlossen.
Innenaufstellung integriert.
Der Anschluss am WPM erfolgt an den Klemmen: GND und
N1-J2/B2.
J2/B1 angeklemmt.
eingebaut und wird an den Klemmen GND und N1-J2/B3
angeklemmt.
für
den
erfolgt
aus
dem
entsprechend
der
3;4;5
werden
in
die
