Accessoires
38
Bras de montage (long) avec pivot, raccord process arrière
75 (2.9)

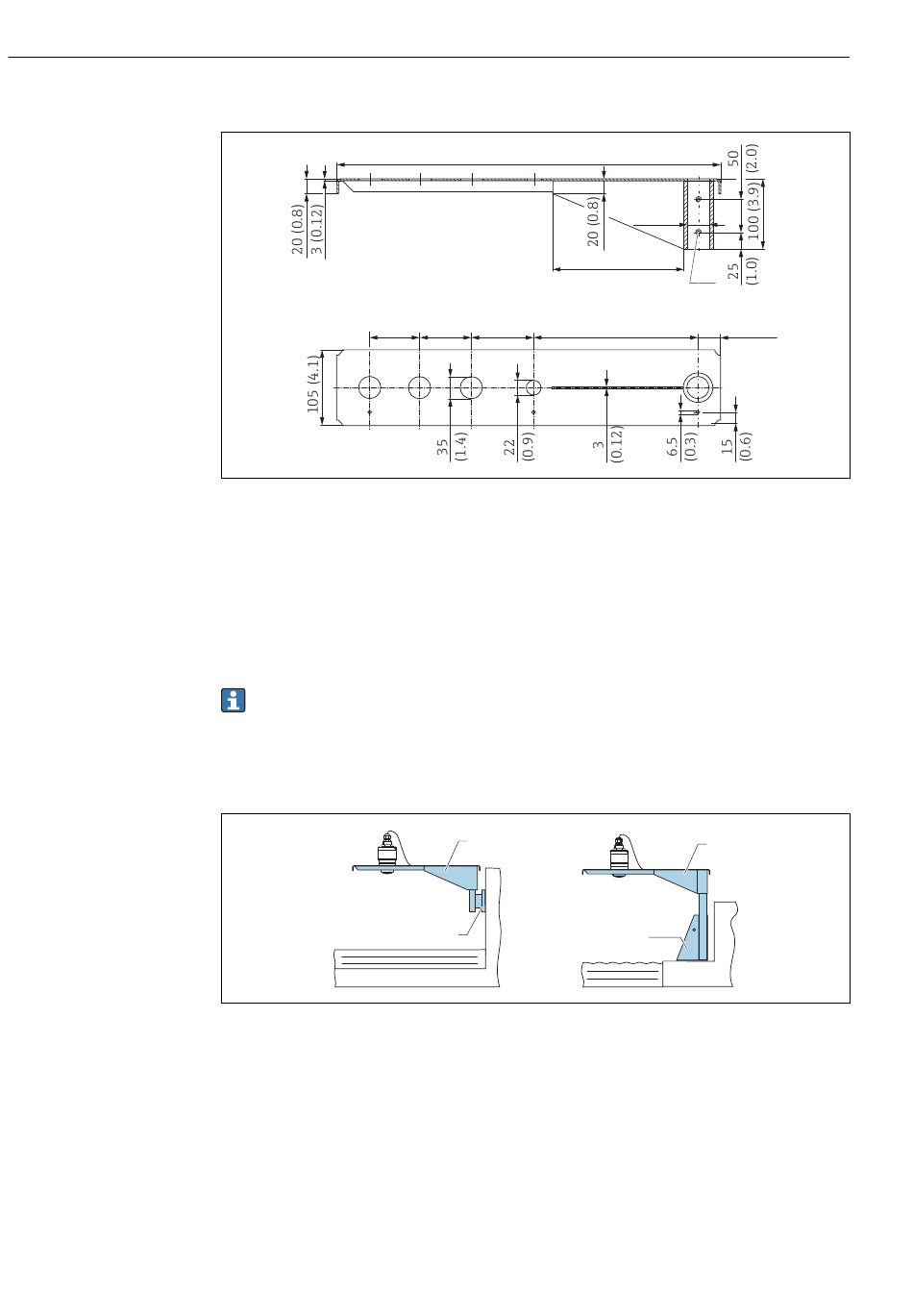

 30 Dimensions du bras de montage (long) avec pivot pour raccord process arrière. Unité de mesure mm (in)
Poids :
4,5 kg (9,92 lb)
Matériau
316L (1.4404)
Référence
71452316
• Ouvertures 35 mm (1,38 in) pour tous les raccords arrière G 1" ou MNPT 1"
• L' o uverture 22 mm (0,87 in) peut être utilisée pour un capteur supplémentaire
• Les vis de fixation sont comprises dans la livraison
12.4.2 Type de montage raccord process avant
A
 31 Type de montage raccord process avant
A Montage avec bras de montage et support mural
B Montage avec bras de montage et cadre de montage
1 Bras de montage
2 Support mural
3 Cadre de montage
1085 (42.7)
300 (11.8)
75 (2.9) 100 (3.9)
B
1
2
Micropilot FMR10
35 (1.4)
M8
750 (29.5)
35 (1.4)
1
3
