Raccordement électrique
22
6.3

Raccordement de l'appareil

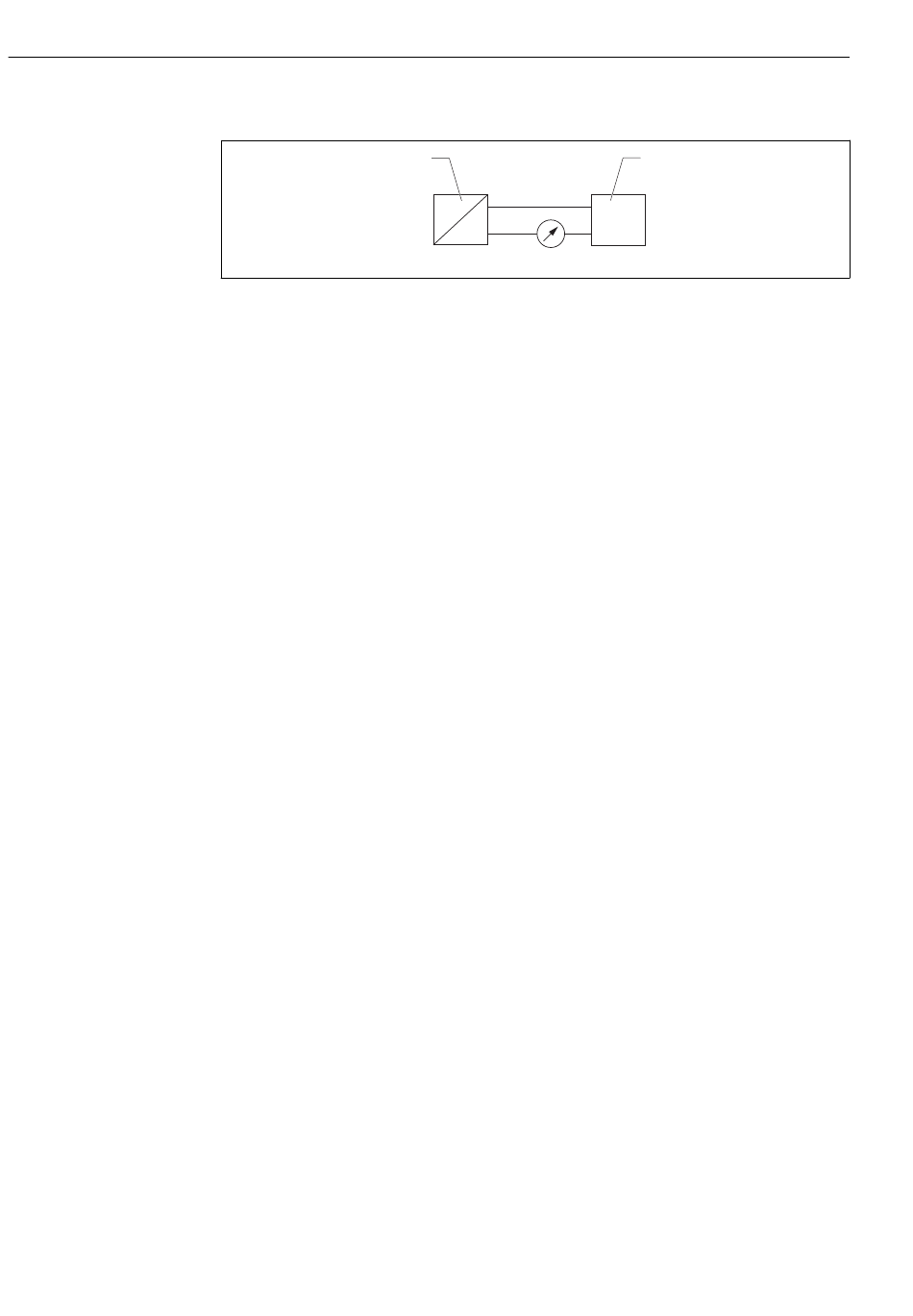

 17 Schéma de principe du FMR10
1 Micropilot FMR10, 4 ... 20 mA
2 Alimentation électrique
6.4 Contrôle du raccordement
 L' a ppareil et les câbles sont-ils intacts (contrôle visuel) ?
 Les câbles montés sont-ils dotés d' u ne décharge de traction adéquate ?
 Les presse-étoupe sont-ils correctement montés et serrés ?
 La tension d' a limentation correspond-elle aux indications sur la plaque signalétique ?
 Pas d' i nversion de polarité, l' o ccupation des bornes est-elle correcte ?
1
+ +
Y
I
- -
mA
Micropilot FMR10
2
Endress+Hauser
A0028907
