Alignement automatique standard

Remarque
L'alignement automatique standard n'aboutit pas toujours à une
définition optimale des réglages.
Alignement automatique standard pour entraînements
linéaires*
1. MODE Appuyez sur et maintenez-la enfoncée jusqu'à ce que
ADJ_LIN s'affiche.
2. MODE Appuyez sur et maintenez la pression jusqu'à
l'expiration du compte à rebours.
3. Relâchez MODE, l'alignement automatique standard
démarre.
Alignement automatique standard pour entraînements
pivotants*
1. ENTER Appuyez sur et maintenez-la enfoncée jusqu'à ce que
ADJ_ROT s'affiche.
2. ENTER Appuyez sur et maintenez la pression jusqu'à
l'expiration du compte à rebours.
3. Relâchez ENTER, l'alignement automatique standard
démarre.
Lorsque l'alignement automatique standard réussit, les
paramètres sont automatiquement enregistrés et le régulateur
de position repasse au mode de fonctionnement 1.1.
Si une erreur survient pendant l'alignement automatique
standard, un message d'erreur s'affiche et le processus
s'interrompt.
En cas d'erreur, suivez les étapes suivantes :
1. Appuyez sur la touche de commande  ou  et maintenez la
pression pendant environ trois secondes.
Dans le plan de travail, l'appareil passe au mode de
fonctionnement 1.3 (réglage manuel dans la plage de mesure).
2. Contrôlez le montage mécanique en respectant Montage
mécanique à la page 16 et renouvelez l'alignement
automatique standard.
* La position du point zéro est systématiquement transmise et enregistrée
par l'alignement automatique standard vers la gauche pour les
entraînements linéaires (CTCLOCKW) et vers la droite pour les
entraînements de pivotement (CLOCKW).
Exemple de paramétrage
« Changez la position du point zéro de l'affichage LCD de sorte
que le verrouillage vers la droite (CLOCKW) devienne un
verrouillage vers la gauche (CTCLOCKW) »
Situation de départ : le régulateur de position utilise le plan de
travail en fonctionnement bus.
1. Changez le niveau de configuration :
• appuyez simultanément sur  et , et maintenez la
pression,
appuyez également brièvement sur ENTER,
•
• attendez que le compte à rebours passe de 3 à 0,
• relâchez  et .

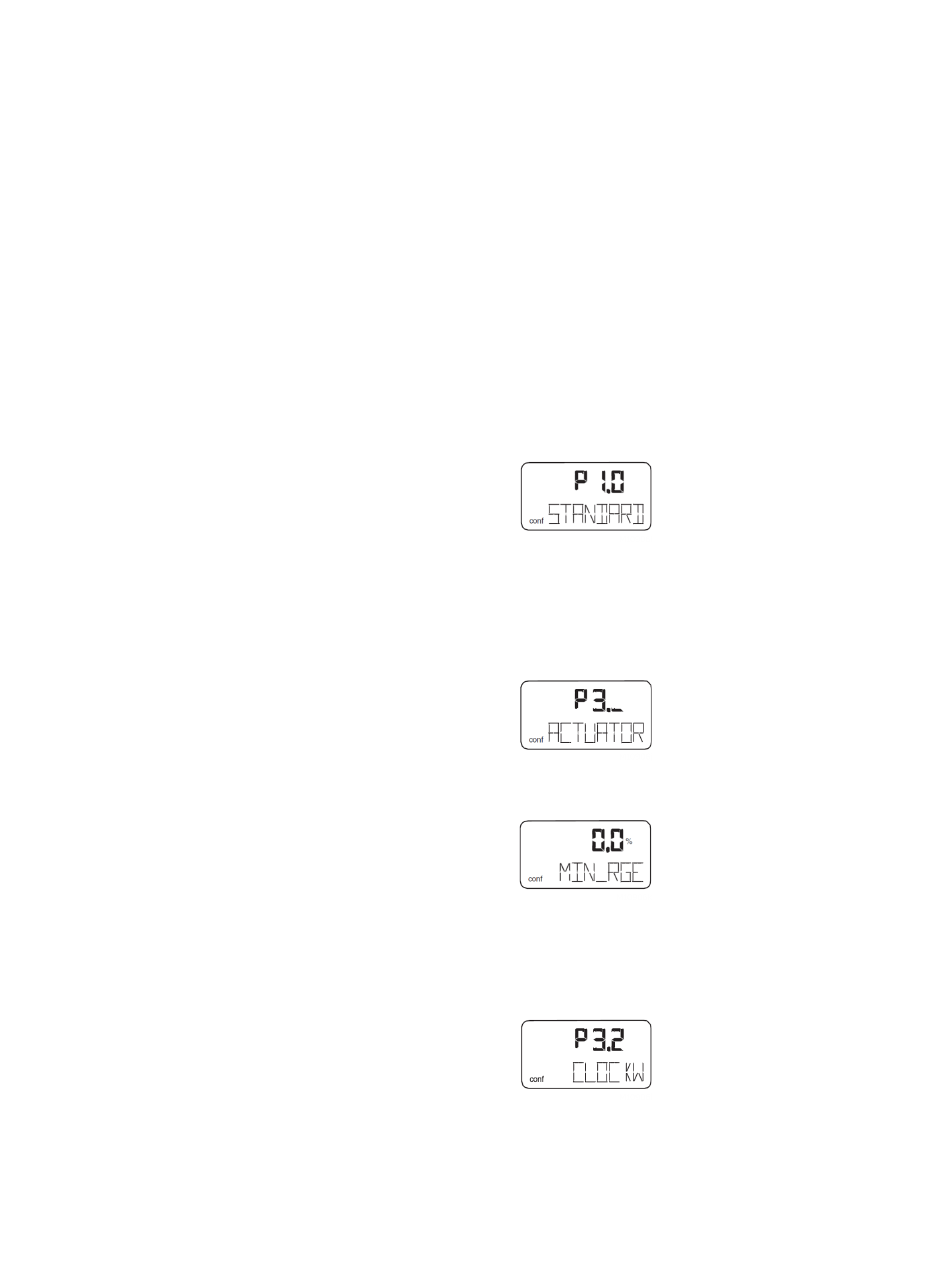

L'écran affiche désormais ce qui suit :
2. Passez au groupe de paramètres 3 :
• appuyez simultanément sur MODE et ENTER , et
maintenez la pression,
• appuyez également brièvement sur ,
L'écran affiche désormais ce qui suit :
• relâchez MODE et ENTER .
L'écran affiche désormais ce qui suit :
3. Sélectionnez les paramètres 3.2 :
• appuyez sur MODE, et maintenez la pression,
• appuyez également brièvement sur ,
L'écran affiche désormais ce qui suit :
— Relâchez MODE.
