Section 2: Installation

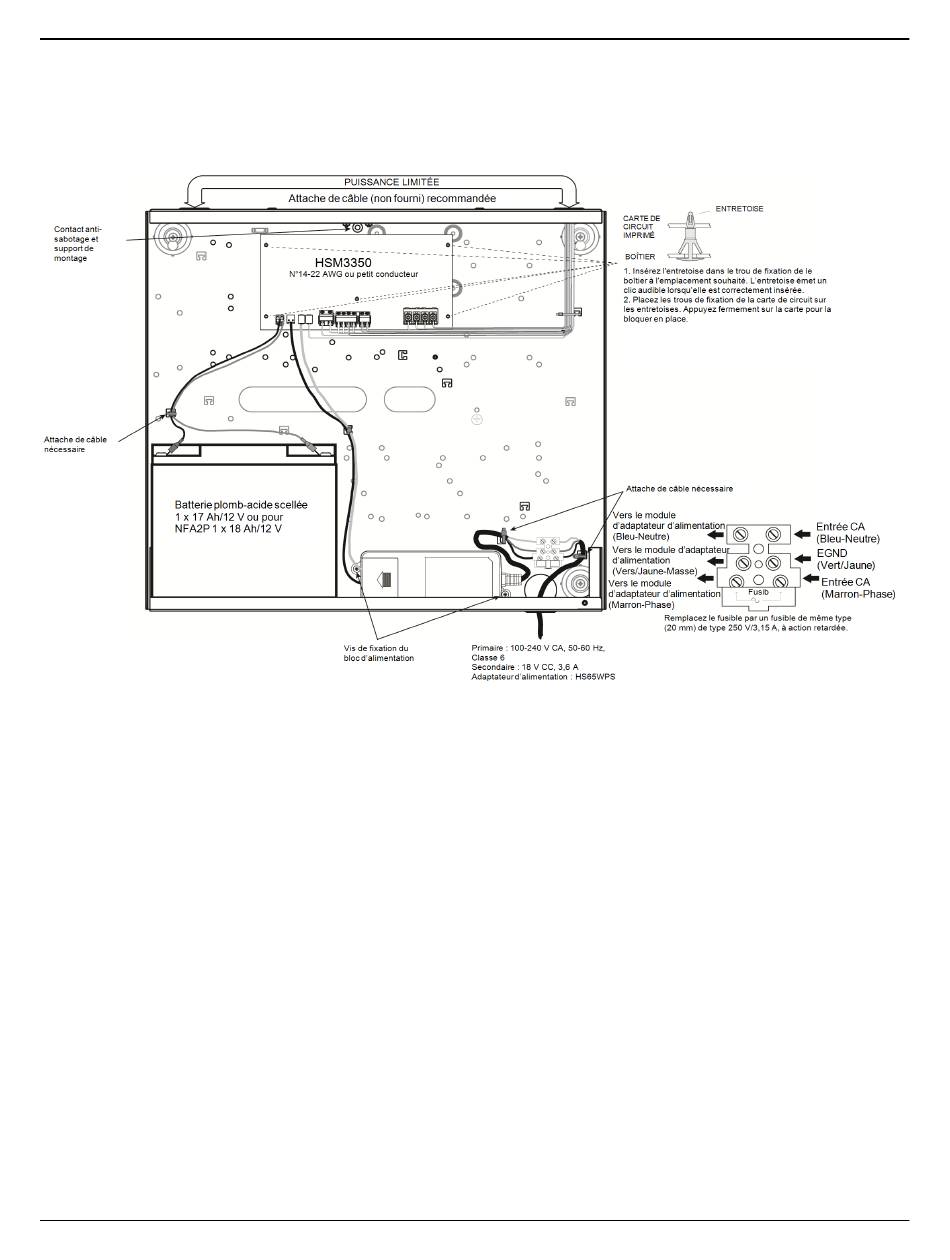

HSM3350 - schéma de câblage international du module dans le boîtier HSC3020CP
Ce schéma indique le chemin de câblage de puissance limitée et non limitée à l'intérieur de le boîtier. Les conducteurs de
la batterie et le cordon secteur ont une puissance non limitée. Tous les autres câblages sont à puissance limitée.
Figure 2-18 HSM3350 - câblage pour le boîtier HSC3020CP
