Possibilité de raccordement pour module IP
Contrôle du filtre du circuit de chauffage et du circuit d'eau glycolée
Le filtre empêche la pénétration d'impuretés dans la pompe à chaleur.
Des filtres bouchés peuvent entraîner des défauts.
Il n'est pas nécessaire de vider l'installation pour net-
toyer le filtre. Filtre et vanne d'arrêt sont intégrés.
Nettoyage du tamis
▶ Fermer la vanne (1).
▶ Dévisser le capuchon (à la main) (2).
▶ Retirer le tamis et le nettoyer sous l'eau ou avec de l'air comprimé.
▶ Remonter le tamis. Pour que le montage soit conforme, veiller à ce
que les embouts de guidage s'enclenchent bien dans les évidements
de la vanne (3).
1
1.
2.
3

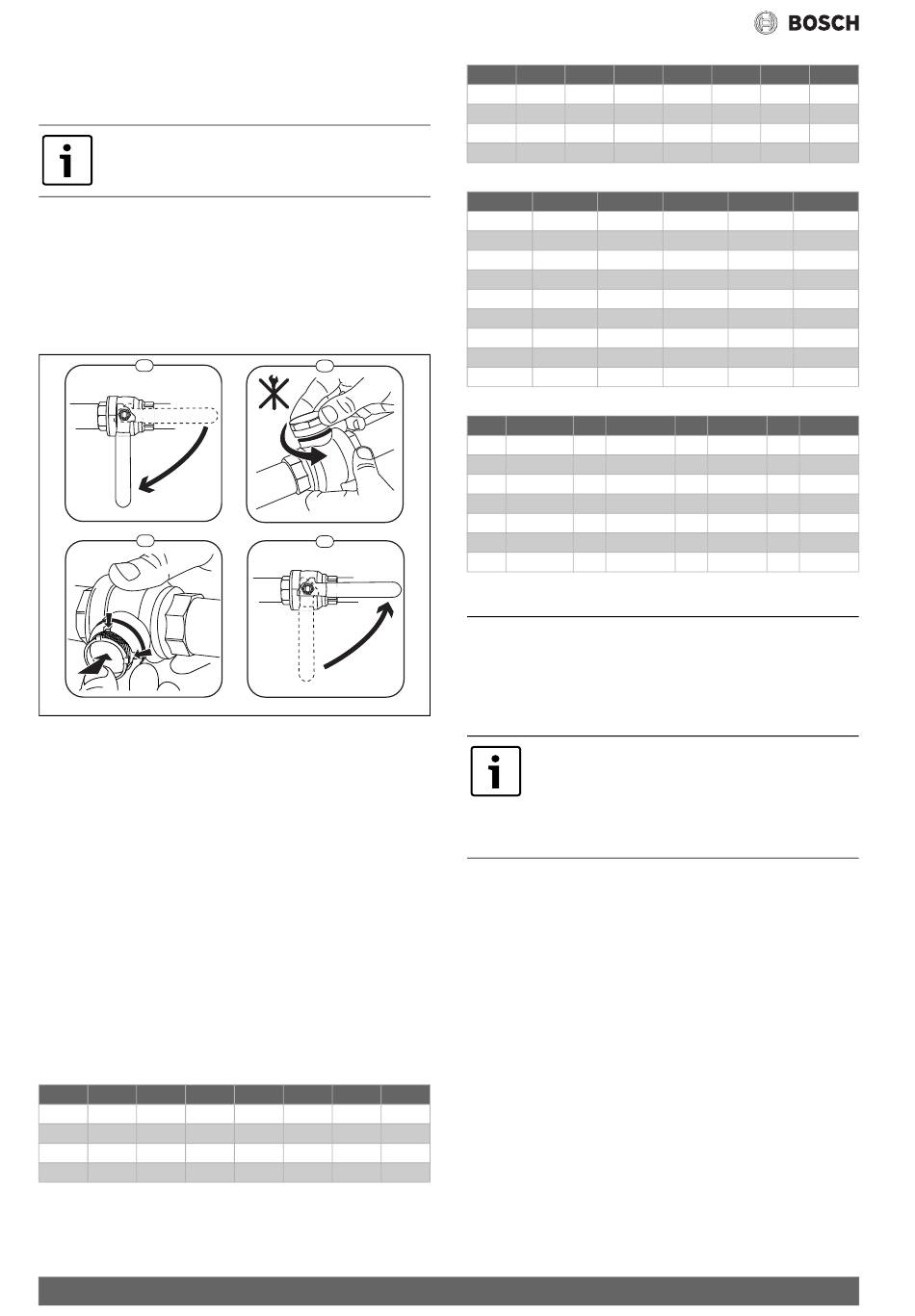

Fig. 47 Variante de filtre sans anneau de sécurité
▶ Revisser le capuchon (à la main).
▶ Ouvrir la vanne (4).
Contrôle des aimants
Après avoir installé le filtre à impuretés avec aimants intégrés, l'aimant
dans le filtre à impuretés doit être contrôlé à intervalles réguliers. Si plu-
sieurs dépôts magnétiques restent accrochées aux aimants dans le filtre
à impuretés et que cela déclenche régulièrement une alarme relative à
de mauvais écoulements (par ex. écoulement faible ou mauvais, écoule-
ment élevé ou alarme de pompe à chaleur), un filtre de magnétite (voir
liste des accessoires) doit être installé. Un filtre de magnétite peut
réduire la fréquence de nettoyage du filtre à impuretés. Un filtre aug-
mente en outre la durée de vie des composants de la pompe à chaleur
ainsi que du système de chauffage.
Valeurs de mesure des sondes de température
Pour les sondes de température dans les pompes à chaleur (T0, T1, TB0,
TB1, TC0, TC1, TC3, TR1, TR3, TR5, TR6, TW1), les valeurs de mesure
des tabl. 16– 19 s'appliquent.
 
°C °C
20 12488 40 5331
25 10001 45 4327
30 8060 50 3605
35 6536 55 2989
Tab. 16 Sondes T0, TC0, TC1, TC3, TR3
50
2
4
2.
1.
6 720 805 915-01.1I
 
°C °C
60 2490 80 1256
65 2084 85 1070
70 1753 90 915
75 1480 - -
 
°C °C
20 14772 40 6653
25 11981 45 5523
30 9786 50 4608
35 8047 55 3856
Tab. 17 Sondes TW1

°C °C
– 40 154300 5
– 35 111700 10
– 30 81700 15
– 25 60400 20
– 20 45100 25
– 15 33950 30
– 10 25800 35
– 5 19770 40
0 15280 45
Tab. 18 Sondes T1, TB0, TB1, TR5
 
°C °C
–20 198500 15 31540
–15 148600 20 25030
–10 112400 25 20000
–5 85790 30 16090
±0 66050 35 13030
5 51220 40 10610
10 40040 45 8697
Tab. 19 Sondes TR1, TR6
15 Possibilité de raccordement pour module IP
Le module IP permet de commander et contrôler la pompe à chaleur via
un appareil mobile. Le module sert d'interface entre l'installation de
chauffage et un réseau (local) et permet également d'utiliser la fonction
SmartGrid.
Pour pouvoir utiliser toutes les fonctions, un accès Inter-
net et un routeur avec sortie RJ45 libre sont nécessaires.
Ce qui peut éventuellement entraîner des frais supplé-
mentaires. Pour commander l'installation par téléphone
portable, l'application Bosch EasyRemote gratuite est
nécessaire.
Raccordement
▶ Pour accéder au boîtier de commande, basculer ce dernier
(fig. 46).
▶ Passer le câble réseau à travers le couvercle et le raccorder au
module IP (2).
Compress 7000 12 LWM – 6 721 814 968 (2019/12)
 
°C °C
60 3243 80 1704
65 2744 85 1464
70 2332 90 1262
75 1990 - -
 
°C
11900 50 1696
9330 55 1405
7370 60 1170
5870 65 980
4700 70 824
3790 75 696
3070 80 590
2510 85 503
2055 90 430
 
°C °C
50 6899 85 2123
55 5937 90 1816
60 4943 95 1559
65 4137 100 1344
70 3478 105 1162
75 2938 110 1009
80 2492 115 879
