10.17 Schéma de connexion pour EVU/SG
A
C

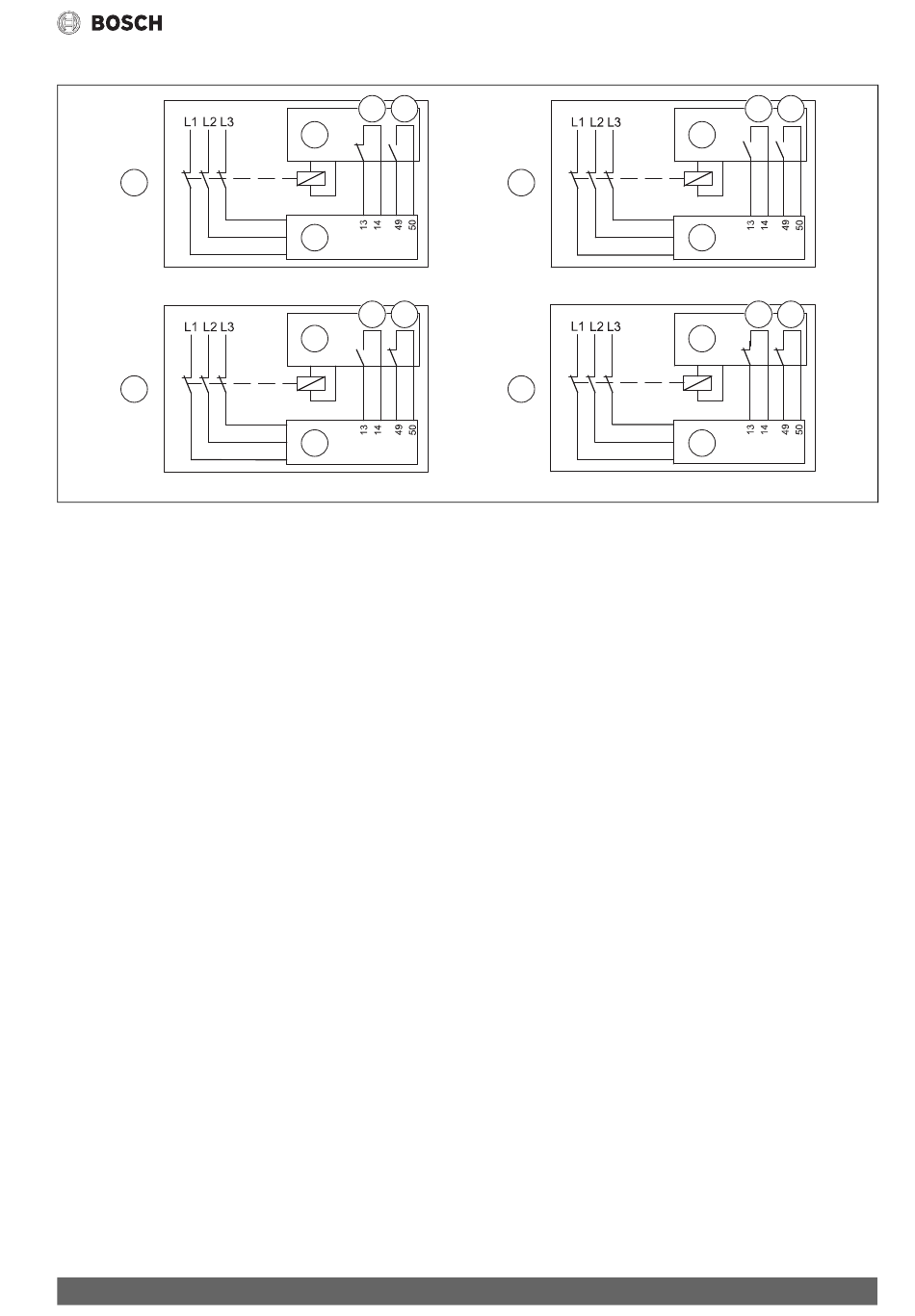

Fig. 36 Schéma de connexion pour EVU/SG
[1]
Gestion des tarifs
[2]
EVU
[3]
SG
[4]
Circuit imprimé d'installation
[A]
Veille
EVU = 1
SG = 0
[B]
Mode normal
EVU = 0
SG = 0
[C]
Augmentation de la température
EVU = 0
SG = 1
[D]
Mode forcé
EVU = 1
SG = 1
Compress 7000 12 LWM – 6 721 814 968 (2019/12)
2
3
1
4
2
3
1
4
B
D
Branchement électrique
2
3
1
4
2
3
1
4
6 720 813 687-16.1I
