Installation
Répéter les étapes suivantes pour chaque circuit. Ne
remplir qu'un seul circuit du distributeur du collecteur à
la fois avec de l'eau glycolée. Pendant l'opération, laisser
les vannes des autres circuits fermées.
▶ Placer les vannes de la station de remplissage en position de remplis-
sage et remplir le circuit avec de l'eau glycolée ( fig. 19).

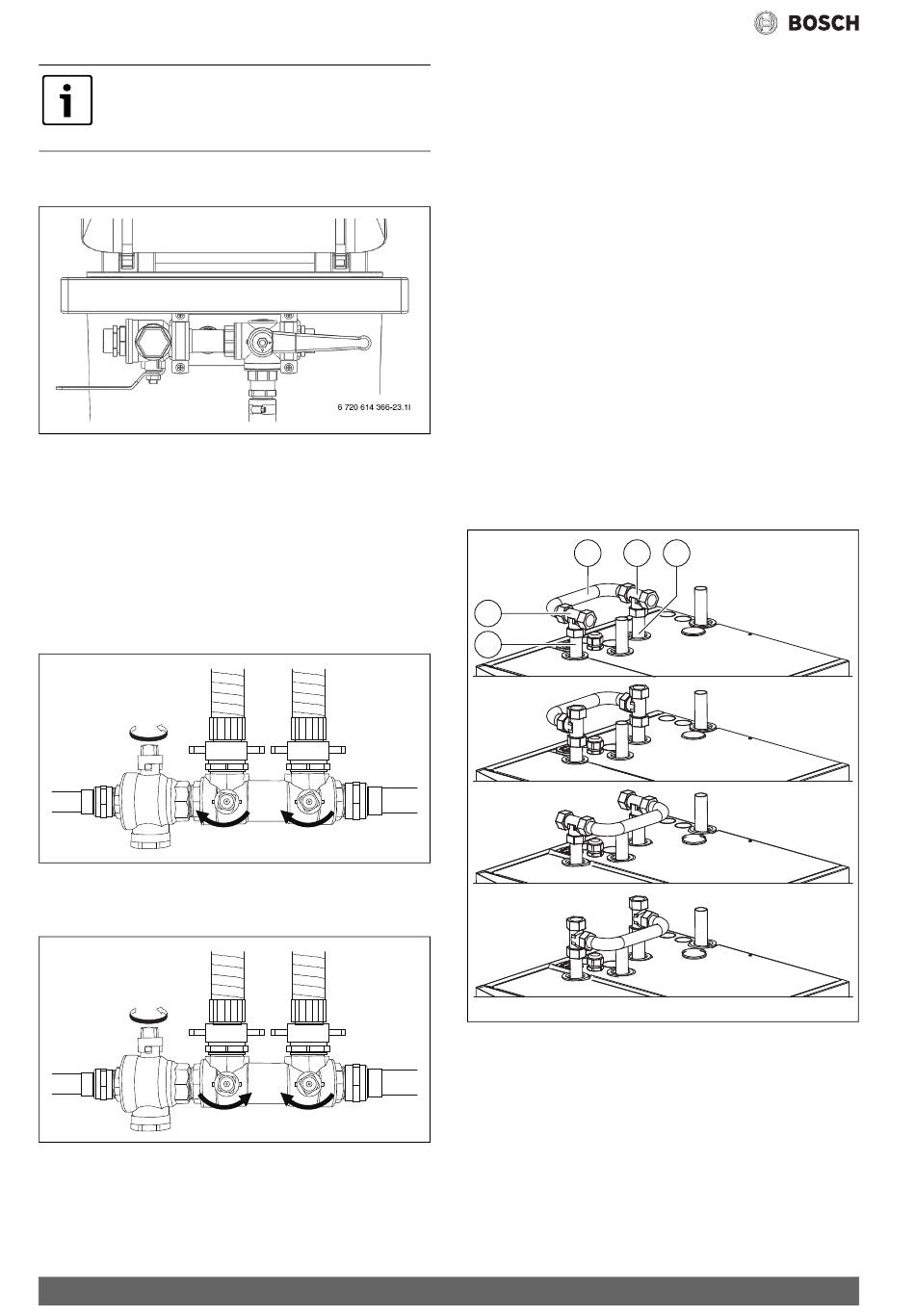

Fig. 19 Station de remplissage en position de remplissage
▶ Stopper la pompe et rajouter de l'eau glycolée puis mélanger dès que
le niveau de liquide dans la station de remplissage descend en des-
sous de 25 %.
▶ Laisser la pompe tourner pendant 60 autres minutes une fois que le
circuit est entièrement rempli et que l'air ne s'échappe plus du retour
(le liquide doit être clair et sans bulles d'air).
▶ Une fois la purge effectuée, mettre le circuit sous pression. Placer les
vannes du dispositif de remplissage en position d'augmentation de
pression et mettre le circuit sous pression avec 2,5 à 3 bars (
fig. 20).
Fig. 20 Inserts de remplissage en position d'augmentation de pression
▶ Placer les vannes du dispositif de remplissage en position normale
( fig. 21) et arrêter la pompe de la station de remplissage.
Fig. 21 Dispositifs de remplissage en position normale
▶ Retirer les tuyaux et isoler le dispositif de remplissage.
Si un autre équipement est utilisé, ce qui suit est nécessaire :
• un récipient propre avec une capacité correspondant à la quantité
d'eau glycolée nécessaire
28
• un récipient supplémentaire pour la réception de l'eau glycolée
encrassée
• une pompe immergée avec filtre, volume refoulé minimum 6 m
hauteur de refoulement 60 - 80 m
• deux tuyaux, Ø 25 mm
9.6
Procéder conformément à EN 12828 pour le montage des installations
de chauffage dans les bâtiments.
▶ Poser les conduites des vannes de sécurité dans un écoulement à
l'abri du gel.
▶ Monter le by-pass ou le ballon tampon.
▶ Monter le filtre de particules.
▶ Monter la pompe de chauffage.
▶ Monter la vanne de sécurité.
▶ Monter le limiteur de température de sécurité si nécessaire.
▶ Raccorder la conduite de retour de l'installation de chauffage à [4]
( fig. 22).
▶ Raccorder la conduite de départ de l'installation de chauffage à [3]
( fig. 22).
9.6.1
Monter la conduite de by-pass et le connecteur T conformément à une
des alternatives proposées ( fig. 22).
2
4
6 720 813 687-30.1I
Fig. 22 By-pass
[1]
Tuyau by-pass
[2]
Connecteur T
[3]
Départ vers l'installation de chauffage
[4]
Retour de l'installation de chauffage
6 720 813 687-28.1I
9.6.2
Le filtre à impuretés pour l'installation de chauffage est joint à la livraison
et doit être monté à proximité du raccordement retour de l'installation
de chauffage.
Raccordement de la pompe à chaleur sur l'installa-
tion de chauffage
By-pass
1
2
3
Filtre à impuretés
Compress 7000 12 LWM – 6 721 814 968 (2019/12)
3
/h,
6 720 813 687-33.1I
