Kit Sonic Boom™
pour pulvérisateurs de pelouse Multi-Pro
système de pulvérisation Workman
N° de modèle 41218—N° de série 311000001 et suivants
Cet accessoire maintient des distances constantes entre les buses des rampes et le sol lors de la
pulvérisation sur des surfaces irrégulières. Il est destiné aux utilisateurs professionnels et temporaires
employés à des applications commerciales. Il est principalement conçu pour la pulvérisation sur les terrains
de golf, les pelouses des parcs, les terrains de sports et les pelouses commerciales. Il s'utilise en association
avec des machines conçues par le fabricant.
Ce produit est conforme aux directives européennes pertinentes. Pour tout détail, reportez-vous à la
Déclaration de conformité spécifique du produit fournie séparément.
Sécurité
Autocollants de sécurité et d'instruction
Des autocollants de sécurité et des instructions bien visibles sont placés près de tous les endroits
potentiellement dangereux. Remplacez tout autocollant endommagé ou manquant.
© 2011—The Toro® Company
8111 Lyndale Avenue South
Bloomington, MN 55420
94-8582
Enregistrez votre produit à www.Toro.com.
Form No. 3369-715 Rev B
®
à partir de 2010 et
®
200
Instructions de montage
119-9431
Traduction du texte d'origine (FR)
Imprimé aux États-Unis
Tous droits réservés
Publicité
Manuels Connexes pour Toro Sonic Boom
Sommaire des Matières pour Toro Sonic Boom

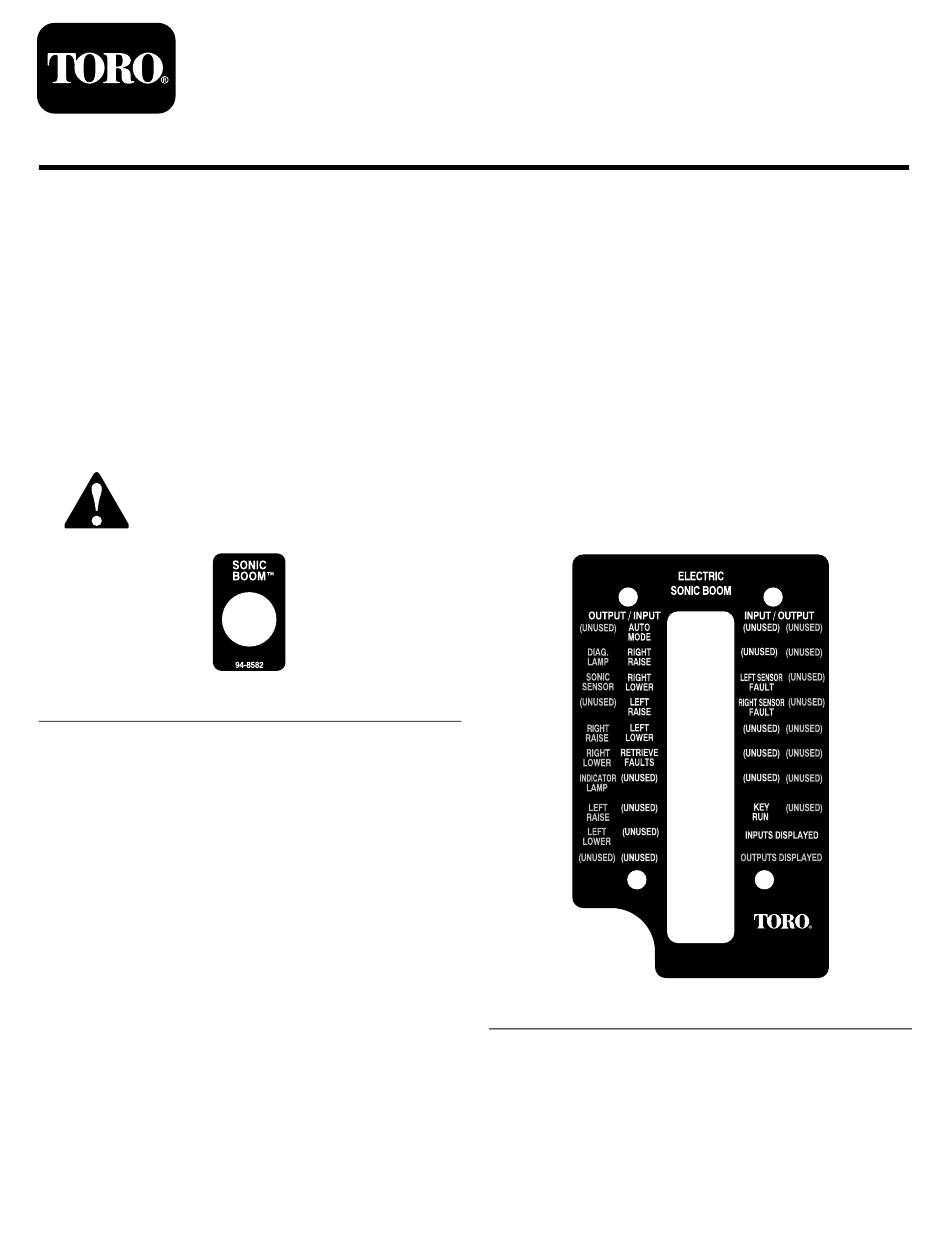

- Page 1 Des autocollants de sécurité et des instructions bien visibles sont placés près de tous les endroits potentiellement dangereux. Remplacez tout autocollant endommagé ou manquant. 94-8582 119-9431 © 2011—The Toro® Company Enregistrez votre produit à www.Toro.com. Traduction du texte d'origine (FR) 8111 Lyndale Avenue South Imprimé aux États-Unis Bloomington, MN 55420...
- Page 2 Montage Pièces détachées Reportez-vous au tableau ci-dessous pour vérifier si toutes les pièces ont été expédiées. Procédure Description Qté Utilisation – Aucune pièce requise Préparez la machine. – Aucune pièce requise Déposez les butées. Charnière Bride inclinée (pour rampe découverte) Bride inclinée (pour rampe couverte) Bride supérieure ou inférieure Assemblez les pièces de montage du...
- Page 3 Procédure Si votre machine est équipée de butées, vous devez les déposer avant de monter le kit Sonic Boom. Les butées sont situées dans la rampe centrale des rampes à cages et sont visibles quand les rampes sont verticales, en position de transport.
- Page 4 Assemblage des pièces de montage du capteur. Pièces nécessaires pour cette opération: Charnière Bride inclinée (pour rampe découverte) Bride inclinée (pour rampe couverte) Bride supérieure ou inférieure G017128 Ressort de compression Bague Figure 2 Pour les rampes découvertes uniquement : Boulon à...
- Page 5 4. Insérez les boulons dans les ouvertures des tubes soudés articulés, dans les charnières et les brides (Figure 4). Pose des capteurs de rampes soniques Pièces nécessaires pour cette opération: Capteur de rampe sonique Support Fiche de programmation Couvercle de capteur Logement de capteur inférieur Tube obturateur Support de protection de capteur...
- Page 6 G017148 Figure 6 Vue arrière G017150 1. Support de fixation (2) 2. Contre-écrous (1/4") (12) 2. Posez le support de protection de capteur sur le support de fixation avec 2 boulons (5/16 x 3/4") et 2 écrous à embase (5/16"), comme illustré à la Figure 7.
- Page 7 Figure 11 1. “T” couché 3. Cran 2. Flèches alignées 4. Capteur 6. Insérez le capteur dans le logement inférieur et fixez-le avec 2 grands écrous fournis avec le capteur (Figure 10). Remarque: Mettez au rebut les rondelles de blocage fournies avec les capteurs. 7.
- Page 8 Montage de la commande électronique Pièces nécessaires pour cette opération: Plaque de montage G016281 Relais Figure 12 Boulon (1/4 x 5/8") 1. Relais 5. Plaque de montage Rondelle-frein (1/4 pouce) 2. Écrou (1/4 pouce) 6. Écrou (Nº 10) Écrou (1/4 pouce) 3.
- Page 9 Montage du voyant Pièces nécessaires pour cette opération: Autocollant 94-8582 Voyant G016082 Figure 14 Cadre sous le tableau de bord Procédure 1. Boulon (5/16 x 3/4 pouce) 4. Module ECM et plaque de 1. Placez l'autocollant 94-8582 sur le trou du voyant sur montage le tableau de bord (Figure 16).
- Page 10 2. Si les interrupteurs de relevage de rampes sont installés, débranchez les connecteurs existants qui y sont raccordés. 4. Reliez le connecteur portant la mention “sonic boom Figure 17 switch” au commutateur de rampe sonique. 1. Emplacement de 2.
- Page 11 Remarque: Mettez les fixations de côté. 3. Connectez l'anneau de masse du fil noir au bornier 2. Percez un trou de 1,27 cm de diamètre dans le de masse (Figure 19). panneau de commande pour le voyant ( Figure 20). G016286 Figure 20 1.
- Page 12 des interrupteurs à bascule pour les séparer du corps des interrupteurs (Figure 22). Figure 22 1. Interrupteur avec encoche 3. Corps d'interrupteur à l'arrière tourné à 180° 2. Retirer le couvercle 4. Monter le couvercle, encoche à l'avant Figure 21 C.
- Page 13 Remarque: Reposez le couvercle au besoin. 6. Reliez le connecteur portant la mention “sonic boom switch” au commutateur de rampe sonique. Remarque: Attachez les câbles qui ne le sont pas 7. Connectez le voyant au faisceau de câblage avec les pour éviter qu'ils ne soient endommagés.
- Page 14 Utilisation Utilisation des commandes Le commutateur des rampes soniques est situé sur le tableau de bord et a 2 positions : mode automatique et mode manuel. • Mode automatique : ce mode permet aux rampes de bouger automatiquement et maintient leurs extrémités à...
- Page 15 Entretien met à clignoter lentement pour indiquer que l'une des rampes a cessé de fonctionner. Le voyant situé sur l'accoudoir se met aussi à clignoter pour signaler Nettoyage l'anomalie. Nettoyez les capteurs périodiquement avec un chiffon Le voyant est le petit témoin rouge situé sur la console humide.
- Page 16 2. Ampoule de voyant grillée 2. Remplacez le voyant. est éteint. 3. Le module de commande électronique 3. Contactez un distributeur Toro agréé. ou le câblage est endommagé. 1. Petite erreur du système. Dysfonctionnement d'une ou des deux 1. Abaissez la ou les rampe(s) affectée(s) rampes ;...
- Page 17 Schémas G016373 Système électrique (Rev. A)
