Comment Raccorder Les Capteurs En Mode De Montage Réflexion - Siemens SITRANS FS230 Mode D'emploi

Vue d'ensemble de la configuration standard
L'illustration ci-dessous montre une configuration standard d'un transmetteur et d'un débitmètre à capteur clamp-on.
①
Transmetteur à montage mural FST030
②
Câble d'alimentation
③
En amont de la ligne de raccordement de la sonde (1A)
Chemin d'accès 1
④
En aval de la ligne de raccordement de la sonde (1B)
Chemin d'accès 1

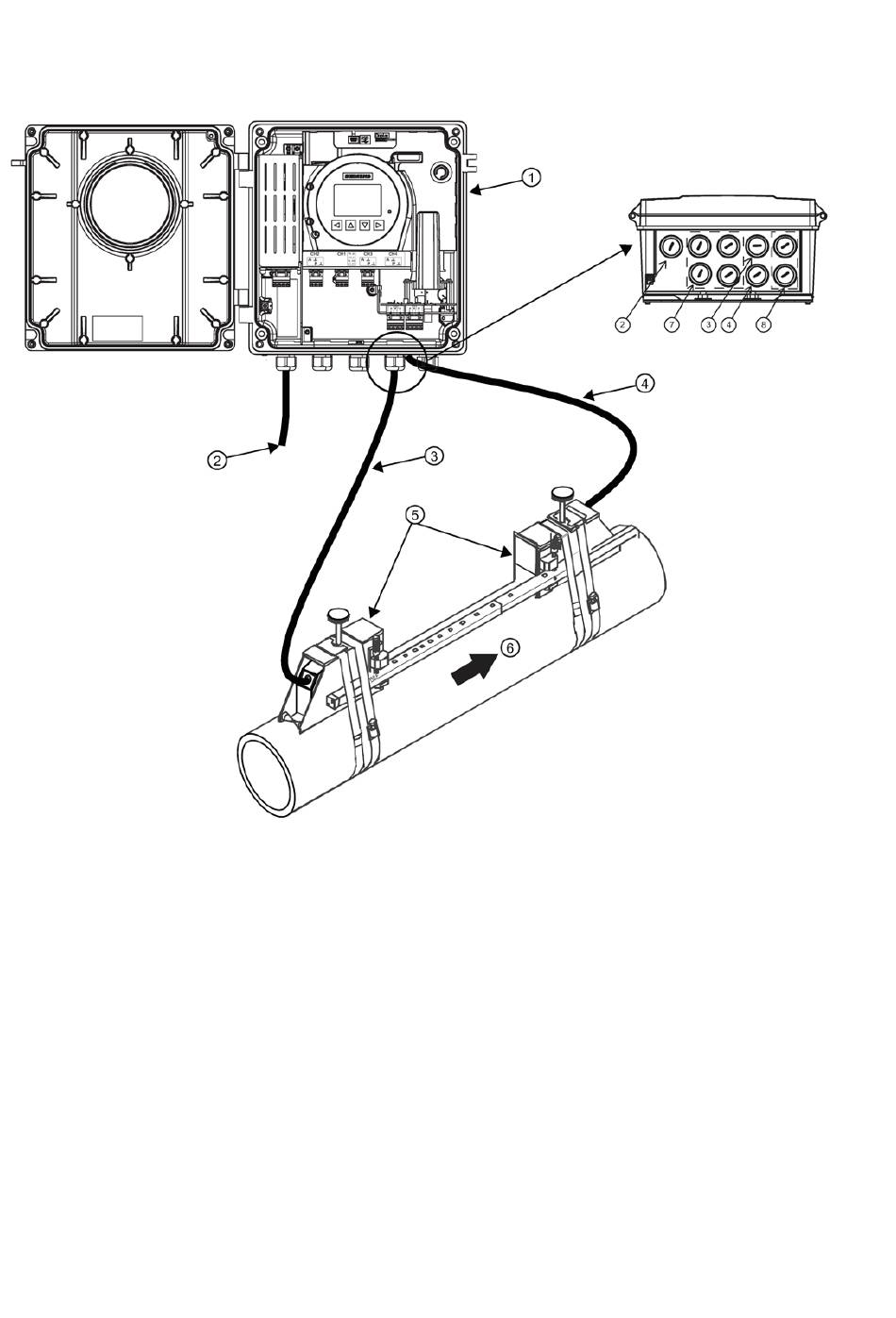

Figure 3-1 Vue d'ensemble du transmetteur à montage mural (mode de montage Réflexion)
3.2 Comment raccorder les capteurs en mode de montage Réflexion ?
Montage Réflexion - Installation du capteur au moyen de châssis de montage et d'une entretoise
1. Utiliser la procédure de configuration de l'assistant pour programmer le compteur pour des paramètres d'application tels
que la taille des tubes, le type de liquide et la taille du capteur. Lorsqu'ils seront saisis, le transmetteur renverra un
numéro d'indice d'espacement approprié pour l'application.
86
⑤
Capteurs
⑥
Sens d'écoulement
⑦
Interfaces pour entrée/sortie, Communications,
thermomètres à résistance
⑧
Chemin d'accès 2 - Distance à parcourir (2A), Flux
descendant (2B). (Interfaces pour lignes de
raccordement de la sonde du chemin d'accès 2, le cas
échéant)
SITRANS FS230
A5E38755607-AA, 02/2017
