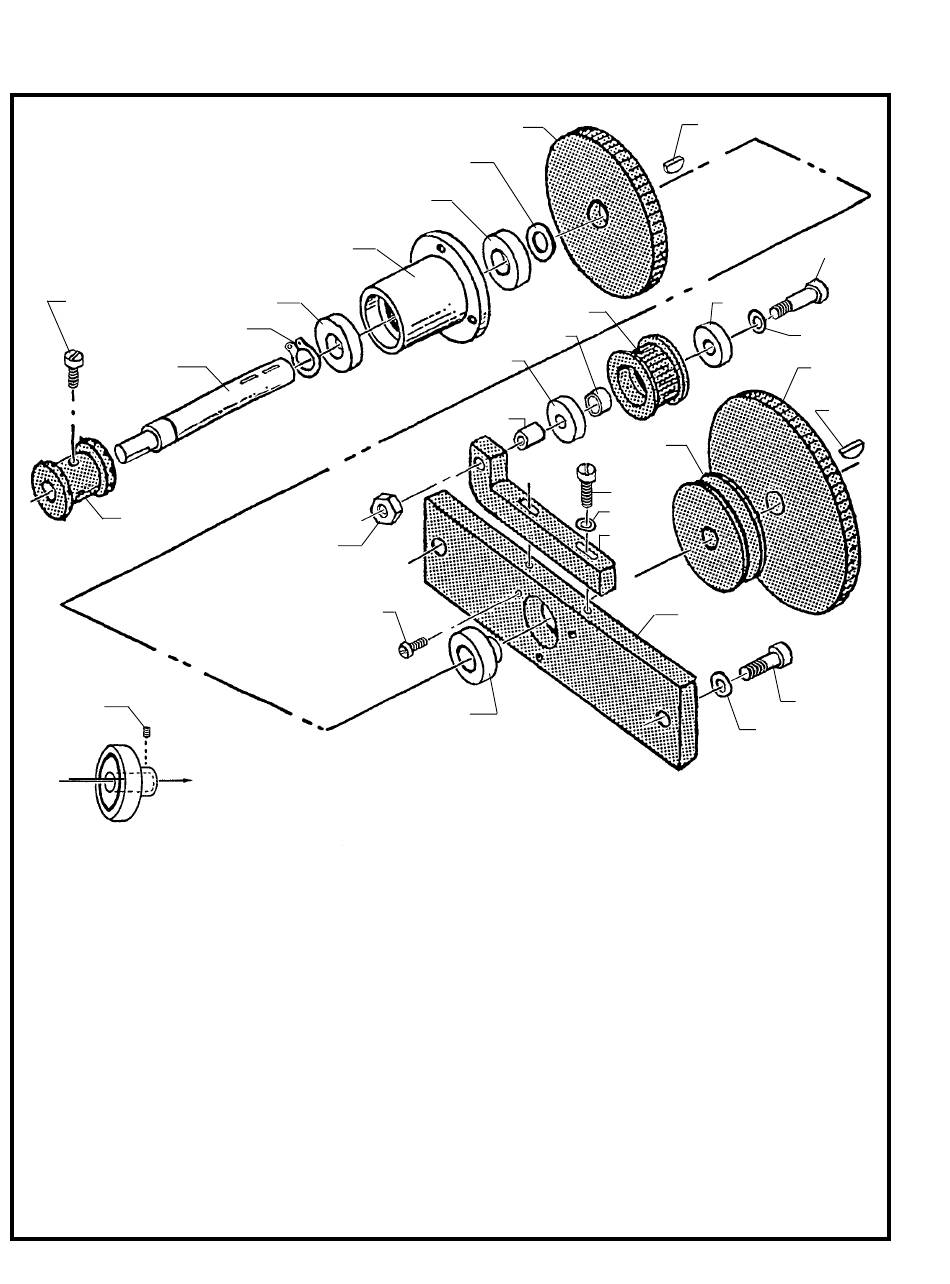

G-6753 MONTAGE D'ARBRE DE
GALET D'ENTRAÎNEMENT
No de série 9600S et plus
P-7058
P-7087
P-6571
P-6817
(2) Vis de serrage avec
roulement
P-6571
vers P-1614
Arbre
ROULEMENT 51-04012
DÉTAIL
H-2504
P-2297
P-3322
P-4710
P-6571
P-6605
P-7002
P-7006
P-7014
P-7058
P-7073
P-7074
P-7087
P-7236
P-9837 (60 Hz.)
52-20550 (50 Hz.)
P-7014
P-6605
(réf.)
P-7014
00807
H-2504
51-04012
(NON VENDU COMME UN MONTAGE)
Vis
Rondelle
Galet, VKF®
Vis de serrage
Arbre
Bloc (réf.)**
Rondelle *
Rondelle
Roulement à bille
Vis
Vis
Vis *
Anneau de retenue
Clé (2)
P-2297
P-10024
P-10020
2926
P-10019
P-7614 Volant régulateur
P-9837 Poulie
P-10018 Bras tendeur
P-10019 Ecartement
P-10020 Ecartement de roulement
P-10021 Poulie à courroie en V (en option)
P-10022 Plaque de support de renvoi
P-10024 Poulie
2926 Roulement à bille (21-04023)
00807000 Ecrou hex., 5/16-18
51-04012 Roulement à bille
51-51005 Boulon d'épaulement, 3/8" dia.
** (réf.) pièce du cadre principal P-6572
2-13a
P-7236
2926
P-10021
(en option)
P-7087
P-7006
P-10018
P-10022
P-7002
51-51005
P-4641
P-7614
P-7236
P-7074
