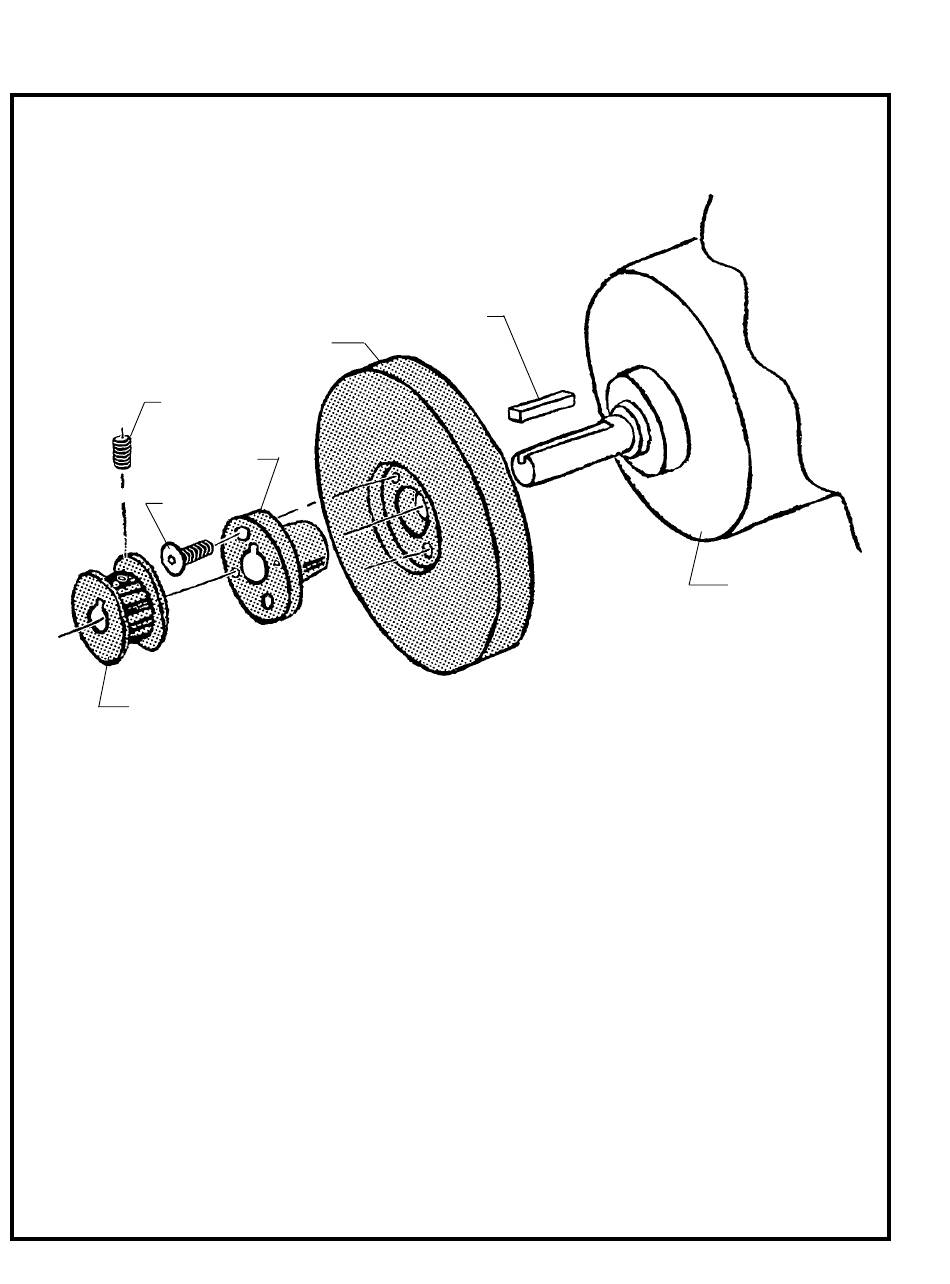

G-5813 MONTAGE DE VOLANT RÉGULATEUR ET POULIE
P-5183
P-5741
H-5814
P-7611
PROCÉDURE D'ASSEMBLAGE:
1. Montez le volant régulateur et le moyeu avec les (2) vis H-5814. Ne les resserrez pas Glissez le
montage sur l'arbre et la clé du moteur jusqu'à ce que le moyeu touche l'épaulement de l'arbre du
moteur. Resserrez les vis en alternance pour éviter d'armer le volant régulateur.
2. Glissez la poulie sur l'arbre et la clé du moteur, puis placez de sorte qu'elle soit alignée avec la
poulie large (P-7019) de l'arbre de galet d'entraînement (G-6099). Resserrez les vis de serrage
(P-5183).
3. Pour retirer le volant régulateur du moteur, enlevez la poulie (P-5742) et retirez les (2) vis H-
5814 du moyeu. Insérez les vis dans les trous filetés du moyeu (P-5740) et resserrez jusqu'à ce que
le volant régulateur soit desserré.
4. Voir l'AJOUT À LA LISTE DE PIÈCES, à l'intérieur de la couverture arrière.
CLÉ DU MOTEUR (REF.)
P-5741
G-5813 MONTAGE DE VOLANT RÉGULATEUR ET POULIE
P-5740 Moyeu fendu (1)
P-5741 Volant régulateur (1)
P-5742 Poulie (1)
P-5183 Vis de serrage (2)
H-5814 Vis (2)
2-11
Moteur (réf.)
voir p. 2-18 pour le
moteur synch.
